Установка адаптера на скважину: что важно знать?

Конструкция скважинного адаптера

Адаптер для скважины представляет собой тройник. Он соединяет обсадную трубу и водопровод, проложенный к дому. Угол соединения труб равен 90 градусов. Конструкция адаптера состоит из двух частей: внутренней и внешней. Переходники применяются при благоустройства артезианских или песчаных скважин.

Внутренняя подвижная часть

Внутренняя проточная часть выполнена в виде тройника. Она крепится к напорной трубе насоса. Эту деталь устанавливают внутри обсадной колонны. Один канал переходника является глухим. Узел используется для технологической штанги при соединении элементов.

На боковой стороне находится прямоугольный выступ, через который проходит цилиндрический канал. При сборке адаптера выступ размещается в гнезде вида «ласточкин хвост». В конструкции предусмотрен упор, обеспечивающий расположение деталей на одной оси.

Узнайте стоимость скважины на вашем участке за 1 минуту.

Нажмите на кнопку и закажите обратный звонок менеджера «Аквалюкс+».

Узнать стоимость

Внешняя неподвижная часть

Внешняя часть представляет собой цилиндрический канал. На одной стороне сделано гнездо для соединения тройника. С другой стороны находится резьба для подключения водопровода. Деталь устанавливают на внешней стороне обсадной колонны. Фиксация детали проводится с помощью гайки. На место соединения с обсадной трубой ставится резиновая прокладка для герметизации.

Герметичность соединения

Детали тройника соединяются методом «ласточкин хвост». Для фиксации соединения используют резиновые уплотнители. Конструкцию можно много раз смыкать и размыкать. Уплотнители нужно менять по мере износа. Это следует учитывать при обслуживании скважины.

Если место соединения перестанет быть герметичным, то питьевая вода будет загрязнена. Нужно будет проводить очистку скважины или заказывать новое бурение на воду

При сборке тройника важно, чтобы на уплотнители и на прокладки не попал грунт. Это приведет к ускоренному износу деталей

Буден интересно: Сколько лет прослужит скважина на воду?.

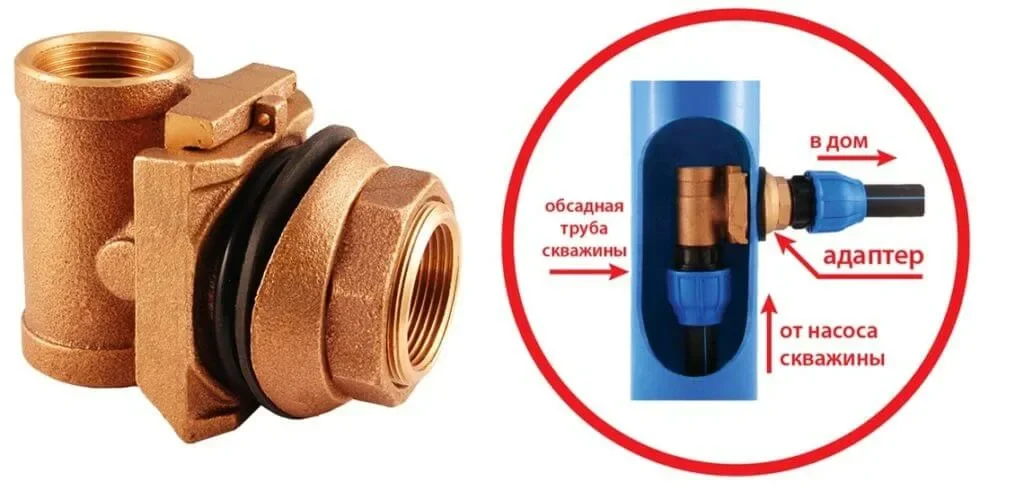

Рисунок 1: Конструкция скважинного адаптера.

Инструктаж по оснащению скважины адаптером

Подготовка необходимых материалов

Понадобятся лопата для откапывания обсадной трубы, корончатая фреза под диаметр адаптера, гаечный ключ, съемник — стальная труба, длина которой соответствует глубине мерзлого грунта, с резьбой для прикрепления съемной части переходника на нижнем конце.

Материалы для установки:

• страховочный трос и металлический штырь для закрепления каната;
• водоотталкивающая смазка для обработки установленного узла перед закапыванием ямы;
• фторопластовый уплотнительный материал — ФУМ-лента для резьбовых соединений;
• силиконовый герметик.

Выбирая смазку, обращают внимание на состав, чтобы компоненты не разъедали резиновые прокладки. До начала работ приобретенный адаптер очищают от заводского смазочного покрытия, уплотнительное кольцо обрабатывают силиконовым герметиком

Проведение земляных работ

На схеме показано расположение адаптера скважного. Заглубление трубы водоснабжения в грунт предполагает проходку траншеи, одновременно откапывается обсадная колонна на глубину установки переходника

Заглубление трубы водоснабжения в грунт предполагает проходку траншеи, одновременно откапывается обсадная колонна на глубину установки переходника.

Работу нужно выполнять в межсезонье, когда почва плотная и увлажненная: грунт со стенок канавы, шурфа не осыпается. В противном случае потребуется укрепление откосов щитами из досок.

Параметры монтажной ямы:

• глубина — на 40 см ниже уровня промерзания, для большинства регионов это 1,5-2 м;
• длина — в траншею будет укладываться став труб водоснабжения, размер определяется исходя из удобства работы;
• ширина ≥ 50 см.

Дно канавы под магистраль посыпается слоем песка для создания подстилающей подушки. Избыточная часть обсадной трубы срезается на уровне поверхности земли.

Установка основной части

Последовательность операций:

1. Резьба на базовой части переходника обматывается ФУМ-лентой. При ее отсутствии используют паклю. На патрубок накидывается первая прокладка.
2. Крепление адаптера на монтажном ключе. Съемник-труба вкручивается в гнездо съемной части изделия в сборе и вводится в обсадную трубу.
3. Спуск и установка. Патрубок переходника вставляется монтажной штангой в просверленное отверстие. С наружной стороны колонны на резьбовой выход накидываются фигурная шайба, прокладка, накручивается и затягивается гайка.

Съемник из скважины извлекается с внутренним звеном устройства. С патрубком адаптера соединяется магистраль к дому.

Инструкции по монтажу скважного адаптера

Монтаж ответной части

Установочные работы делают вдвоем:

1. В собранный узел вкручивается съемник, вся конструкция опускается в скважину: один участник придерживает трос и направляет шланг, другой — манипулирует монтажной штангой.
2. По достижении насосом нужной отметки шип тройника вводится в паз зафиксированного патрубка и защелкивается.
3. Трос выводится к оголовку скважины и закрепляется металлическим штырем. Съемник можно не выкручивать.

После окончания монтажа проверяют работоспособность системы водоснабжения: подключают насос к электросети, включают, наблюдают режим его работы, герметичность соединений, присутствие излива в конечной точке магистрали. При обнаружении недостатков их устраняют. После этого выполняют обратную засыпку монтажной ямы и траншеи, предварительно обработав водоотталкивающей смазкой узел выходного патрубка.

Преимущества

Главным достоинством механизма является низкая цена. Купить устройство и заказать его монтаж можно недорого. Устанавливать переходник для скважины можно, когда нужно срочно подвести воду в дом, а бюджет ограничен. После благоустройства можно пользоваться водой даже зимой.

Вторым достоинством является быстрая сборка водопровода. Но быстрый — не значит простой. Монтировать прибор своими руками не рекомендуется. Этим должны заниматься специалисты. Ошибки при установке приведут к потере герметичности соединения.

Другие преимущества адаптера:

• Устройство занимает меньше места, чем кессон. Можно провести монтаж рядом с другой системой коммуникаций (например, газопроводом).
• Обустроенная скважина выглядит хорошо. На поверхности остается только верхняя труба, закрытая оголовком.

Если скважиной долго не будут пользоваться, то можно расцепить детали. Находящаяся в трубе жидкость быстро стечет обратно в шахту.

Рисунок 2: Скважинный адаптер на ПНД трубе в процессе монтажа.

Достоинства и недостатки адаптерной технологии

Плюсы обустройства скважины через адаптер:

• дешево;
• простой и быстрый монтаж (за 1 день), возможна установка своими руками;
• экономия места на участке;
• минимальный риск промерзания труб зимой;
• пригодность для установки даже при высоком уровне грунтовых вод.

Минусы адаптерной технологии обустройства скважины:

1. Сложность эксплуатации. При необходимости слива воды приходится вынимать насос из обсадной трубы. Невозможна консервация на длительный срок.
2. Непригодность для скважин с двойной обсадкой.
3. Герметичность соединения деталей переходника и компрессионного фитинга, установленного сразу после него на трубопроводе, постепенно снижается из-за воздействия грунтовых вод, и проконтролировать этот процесс невозможно. Чаще всего проблема возникает с резиновой прокладкой переходника, находящейся снаружи обсадной колонны и контактирующей с почвой. Для ее замены, ремонта или замены самого адаптера приходится обкапывать скважину на глубину до 2 м.
4. Если к скважине подключено несколько независимых систем, то удалить воду только из одной невозможно, слив происходит сразу из всех труб.
5. Насос держится не на тросе, а на адаптере, что может вызвать постепенное разрушение стенки обсадной трубы. В худшем случае помпа просто вырвет переходник из колонны и упадет на дно скважины.

Инструкция.

ОБУСТРОЙСТВО СКВАЖИНЫ С АДАПТЕРОМ В МОСКОВСКОЙ ОБЛАСТИ

Для комфортного проживания на собственном участке нужна вода. При отсутствии центрального водопровода – лучший источник это
собственная скважина. Это большая экономия времени, денег и сил. Скважина на участке позволяет получать чистую воду в любое
время года в достаточном количестве.

Обустройство скважины с адаптером – позволяет круглогодично пользоваться водой на вашем загородном участке.

Скважинный адаптер – самый экономичный способ подведения воды от скважины к дому. Адаптер – это герметичное устройство, позволяющее
вывести трубы водопровода ниже уровня промерзания грунта. Одна часть адаптера крепиться на обсадную трубу резьбовым соединением,
а другая — присоединяется к напорной трубе насоса.

Для бесперебойной работы автономной системы водоснабжения нужно защитить коммуникации от промерзания в зимний период. Чтобы
этого не случилось, трубы должны находиться ниже уровня промерзания грунта, это примерно составляет 1,7метра.

Обустройство скважины с адаптером является альтернативой установки кессона. Адаптер имеет ряд преимуществ по сравнению с
кессоном: это доступная стоимость, благодаря чему приобрести и установить адаптер может широкий круг покупателей. Быстрый
и легкий монтаж. С установкой скважинного адаптера способен справиться даже начинающий мастер. Он не предполагает проведения
сварочных работ. Простой принцип работы. Минимальное количество земляных работ. В случае поломки насоса, адаптер скважины
позволяет легко вынуть его и опустить на требуемый уровень обратно. Благодаря возможности скрытого монтажа, скважину, оборудованную
адаптером, практически не видно на участке. Это защитит хозяев от опасности воровства насоса. Благодаря своей герметичности,
адаптер можно использовать на участках с высокими грунтовыми водами.

Для консервации системы водоснабжения на зимний период – нужно дополнительно установить сливной кран на напорную трубу перед
скважинным адаптером.

По техническим характеристикам при монтаже системы водоподающего оборудования с адаптером, рекомендуемая максимальная глубина
монтажа насоса не более 50 – 60 метров, в зависимости от марки насоса.

Не забывайте, если вы планируете обустраивать скважину адаптером – предупреждать об этом бурового мастера. При бурении скважины
с двойной обсадной колонной, 3 метра от земли должны быть обсажены только стальной трубой, без пластиковых вставок.

Какой лучше

Строительный рынок предлагает адаптеры, устанавливаемые на скважину, выпускаемые отечественными и зарубежными производителями. Популярность устройств зависит от экологической чистоты, надежности, точности исполнения и долговечности:

1. Изделия, изготовленные из сплавов бронзы и латуни, окисляются, негативно влияют на качество воды. Поэтому ограничивают применение устройств из этих сплавов скважинами технического назначения.
2. Приспособление из сплава DZR обеспечивают коррозийную стойкость за счет потери цинка при изготовлении. Материал положительно влияет на качество питьевой воды, относится к пищевым сплавам.
3. Адаптеры из нержавеющей стали отвечают этим требованиям по всем параметрам.

Среди компаний, изделия которых востребованы на рынке, можно выделить:

• американскую компанию Baker – изготавливает из бронзовых сплавов;
• европейского производителя Debe Pumpar – приспособления из сплавов DZR;
• американскую компанию Granby Harvard – устройства из нержавеющей стали.

Качественно и оперативно выполнить установку скважинного адаптера помогают фото и видеоматериалы, в которых авторы на практике показывают, как правильно выполнять монтажные работы и какие нельзя допускать ошибки.

Инструктаж по оснащению скважины адаптером

Инструкция по установке адаптера в пластиковую обсадную трубу

Установка адаптера производится в уже имеющуюся скважину или при обустройстве новой точки водозабора. Внутри обсадной трубы располагается часть адаптера с гнездом «ласточкин хвост», что снижает сечение канала на 20-25 мм. Сокращение диаметра учитывается при подборе помпы.

Подготовка необходимых материалов

Для установки адаптера на скважину потребуется набор инструментов:

• лопата штыкового типа;
• электрическая дрель или шуруповерт;
• фреза для резки боковой стенки обсадной трубы;
• набор газовых ключей (или специального инструмента для соединения резьбовых водопроводных муфт).

Помимо инструмента понадобится узел адаптера в сборе, а также набор материалов для герметизации места соединения и обработки стальной трубы. Для защиты металла рекомендуется использовать специальный водоотталкивающий материал, обеспечивающий длительную защиту от коррозии.

Дополнительно потребуются участки трубопровода и соединительные муфты. Набор материалов зависит от состояния участка водопровода и наличия уже установленных в скважину компонентов (например, погружного насоса).

Адаптер перед монтажом очищается от консервационной смазки. Рекомендуется осмотреть резиновые уплотнители на предмет повреждений, поверхность элементов смазывается силиконовой смазкой. Для установки внутренней части изделия потребуется металлическая штанга с воротком. Длина инструмента зависит от глубины залегания горизонтального участка водопровода.

Проведение земляных работ

Монтаж скважинного адаптера рекомендуется выполнять в межсезонье, поскольку в этот период снижается количество грунтовых вод. Вне зависимости от времени года необходимо соблюдать меры безопасности, боковые стенки траншей укрепляются листами толстой фанеры или досками.

Раскопка траншей начинается с обнажения боковой стенки обсадной трубы, рекомендуется копать яму на 200-400 мм ниже минимальной точки промерзания грунта (для средней полосы глубина канавы составит до 2000 мм).

Допускается укорачивание обсадной трубы до поверхности грунта, что позволяет скрыть место расположения источника воды. Дополнительным плюсом станет защита трубы от атмосферных осадков. Верхняя часть обсадного канала закрывается металлической или пластиковой крышкой, которая засыпается слоем грунта.

Установка основной части

Установка скважинного адаптера своими руками предусматривает сверление боковой стенки обсадной трубы. Размеры канала зависят от того, какой адаптер планируется использовать при обустройстве водопровода.

Например, для монтажа изделия размером 1″ необходимо отверстие диаметром 44 мм, а для 2-дюймового адаптера потребуется канал диаметром 73 мм. Отверстие сверлится при помощи биметаллической фрезы, установленной в патроне дрели. Опилки металла, попавшие в скважину, не наносят вреда водопроводной системе.

Для установки основной секции требуется собрать адаптер, а затем накрутить его на монтажную штангу. Дальнейшая работа выполняется с участием помощника, который заводит штангу с адаптером через внутренний канал обсадной трубы к месту установки.

Второй монтажник набрасывает на резьбовой наконечник уплотнительную прокладку и притягивает адаптер к поверхности обсадной трубы. При монтаже следует учитывать расположение шайб и уплотнительных элементов, монтажная схема приведена в заводской инструкции по установке, прилагаемой к адаптерам.

Для затягивания гайки используется газовый ключ, одновременно монтируется муфта, позволяющая подключить горизонтальный участок трубопровода. Затем необходимо аккуратно вынуть ответную часть устройства вместе с монтажной штангой. Труба выкручивается из резьбовой втулки, после чего монтажник приступает к сборке ответной части изделия.

Монтаж ответной части

Подсоединить насос к трубопроводу требуемой длины, глубина установки определяется заранее. Совместно с напорной магистралью прокладывается кабель питания и страховочный трос, удерживающий помпу на требуемой глубине. Противоположная часть напорной трубы крепится к корпусу адаптера.

Затем производится заглубление насоса и трубопровода, рекомендуется выполнять операцию вдвоем. В заглушенное резьбовое отверстие ответной части вкручивается штанга, затем монтажник аккуратно совмещает секции адаптера (до момента упора ограничительного элемента).

Что представляет собой адаптер для скважины

Скважинный адаптер — это приспособление, которое позволяет вывести трубопровод через обсадную трубу. С помощью устройства делают вывод под порогом переохлаждения почвы, при этом создается полная герметичность в местах стыка фрагментов трубопровода и самой обсадки.

Предназначение адаптера для скважины

Задача прибора — соединить эксплуатационную трубу шахты с элементом, на противоположном конце которого установлена помпа погружного типа.

Насос медленно спускают в шурф, составляющие части смыкаются специальным захватом — он фиксирует соединение и дает максимальное прилегание частей одна к одной.

Адаптер используют для:

• дистанционной стыковки элементов трубопровода в зоне выхода колодца;
• перераспределения потоков воды по частям магистрали;
• подвеса к насосному оборудованию.

Устройство адаптера

Приспособление относится к простым конструкциям и включает два фрагмента:

• внешний;
• внутренний.

Внутренняя проточная часть

Скрыта в трубе обсадки. Представляет собой слегка усовершенствованное колено. Оно фиксируется с первой частью приспособления и шлангом, присоединенным к помпе.

Чтобы упростить сборку, верхняя часть внутренней детали имеет глухую резьбу. В нее ввинчивают монтажную трубу — она опускает конструкцию. В шахте проточная часть укладывается в щель наружной части детали. Заготовку навинчивают и полностью вытаскивают наверх.

Читайте еще: Скважина на воду в загородном доме: плюсы и минусы использования

Наружная ответная часть

Является патрубком, который монтируется в нишу, заранее подготовленную в обсадке. Та зона, что расположена внутри, имеет паз. Это обеспечивает плотное прилегание элементов. Снаружи нарезана резьба для сращивания с трубами, имеется накидная гайка и вспомогательные прокладки уплотнения.

Накидная гайка придает изделию необходимое положение и фиксирует его.

О плюсах и минусах устройства

Прибор — отличная альтернатива кессону, так как:

• стоит в несколько раз дешевле;
• приспособление быстро и легко монтируется;
• установка адаптера не связана с большим объемом земляных работ;
• не требует наличия сварочной техники;
• минимум ограничений к установке — например, близкая локация подземных коммуникаций к трубопроводу.

Недостатки:

• некоторые элементы конструкций — прокладки, соединители достаточно быстро выходят из строя. Это нарушает герметичность, требуется частая замена комплектующих;
• сложности с ремонтом и профилактикой изделия вследствие затрудненного к нему, доступа;
• если латунь, из которой делают адаптер, хоть немного окислится, элементы устройства начнут заедать в местах их стыковки. Помпу будет сложно достать. Единственным решением в такой ситуации станет обрезка отсадки с последующим ее привариванием.

Самая распространенная трудность — высыхание уплотнителей. Следующий минус — присоединить новые источники водозабора не получится.

Отличие от кессона

Что выбрать, зависит от конкретной ситуации. В чем разница адаптера и кессона, рассмотрим более детально. Для наглядности используем таблицу:

Показатель	Адаптер	Кессон
Стоимость	от 4 000	от 19 000
Доступная глубина погружения установки	Не более 65 метров	Ограничения отсутствуют
Период эксплуатации, заявленный производителем в годах	13	35
Профилактическое обслуживание	При отсутствии повреждений — один раз в 25-30 месяцев. Требуется замена резиновых муфт. Осуществляется путем выкапывания изделия	Не требуется

Об устройстве и функциях адаптера для скважины

Речь идет об устройстве, соединяющем водопровод, который идет к дому, с выводом скважины. Устанавливают адаптер в обсадной трубе и, как мы только что отметили, ниже уровня промерзания почвы, благодаря чему скважина будет оставаться работоспособной вне зависимости от времени года. Конструкция адаптера такова, что соединение получается максимально герметичным, но при этом легким в демонтаже/ремонте.

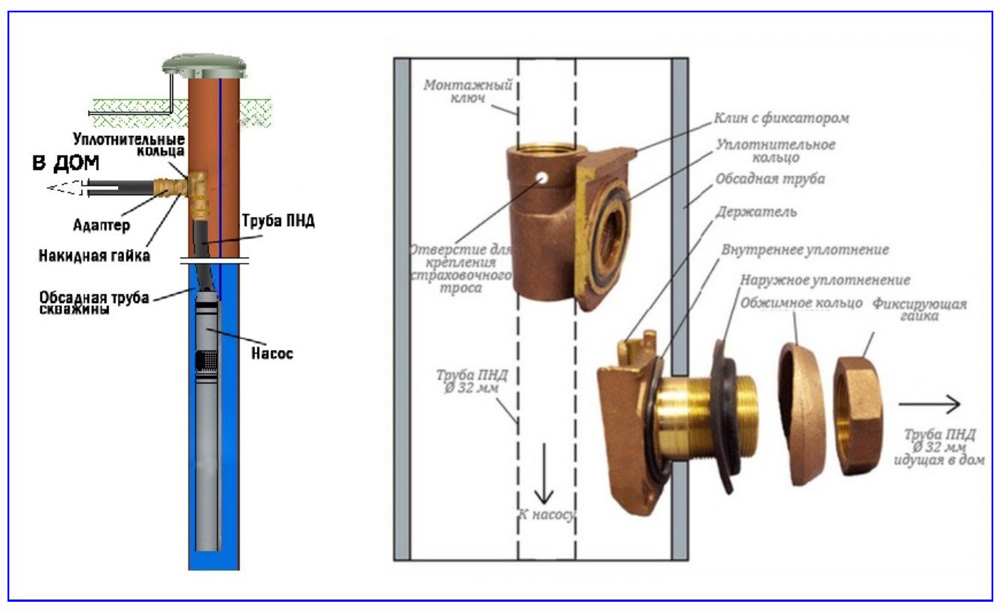

Схема монтажа скважинного адаптера

Адаптер состоит из двух частей – наружной и внутренней. Наружный элемент является своего рода патрубком, устанавливаемым в проделанное в обсадной трубе отверстие. При этом на той части, что находится внутри, имеется специальный паз, благодаря которому части устройства стыкуются плотно и герметично. Снаружи имеется резьба, чтобы соединяться с трубопроводом, дополнительные уплотнители и накидная гайка, фиксирующая устройство в нужном положении/месте.

Внутренняя и внешняя части скважинного адаптера

Что касается второй части устройства, то она целиком находится в обсадной трубе. Является, по сути, «коленом», немного измененным и модернизированным, которое соединено выводами с первой частью устройства  (имеется специальный шип, который соединяется с упомянутым выше пазом; вместе это – соединение «ласточкин хвост», уплотненное резиновым кольцом) и шлангом, подключенным к насосу.

Принцип работы адаптера для скважины

Чтобы облегчить монтаж, сверху внутренней детали имеется глухая резьба. Туда закручивается монтажная труба, благодаря которой опускается устройство. В скважине оно устанавливается в паз второй части, далее монтажная труба попросту выкручивается и извлекается. Своими руками несложно изготовить подобный инструмент.

Здесь можно увидеть глухое резьбовое отверстие для монтажа внутренней детали адаптера для скважины

Таблица. Основные материалы, из которых может быть изготовлен скважинный адаптер.

Название, фото	Краткое описание
«Нержавейка»	Устройства из нержавеющей стали прочны, много весят и способны прослужить примерно 30-40 лет. Цена на такие адаптеры соответствует их качеству.
Бронза	Бронзовые адаптеры высокого качества стоят очень дорого. Но при этом служат они долго – порядка 25 лет.
DZR-сплав	Данный материал на латунной основе хорош тем, что не выделяет никаких вредных веществ, чего не скажешь о следующем варианте.
Латунь	Дешевые латунные адаптеры служат не более 8-10 лет. В течение этого времени они выделяют в воду оксиды цинка/меди, а потому рекомендуется дополнительно установить фильтр.

Скважинные адаптеры из DZRСкважинный адаптер

Недостатки

Скважинный адаптер не стоит устанавливать, если насос опущен на глубину 70 м и более. Масса прибора и троса будет оказывать сильную нагрузку на устройство. Это приведет к раннему износу механизма. Вибрация двигателя, перекачивающего воду, ускоряет разрушение деталей.

Конструкция тройника затрудняет обслуживание скважины. Чтобы осмотреть место соединения, проверить состояние узла, нужно раскопать обсадную трубу. Внутренняя деталь тройника мешает извлечению насоса из колонны.

Металлическое устройство находится в грунте без защиты. Действие дождевой воды и талой воды будет причиной коррозии. Со временем резьбовые соединения прикипают. Демонтаж механизма становится затруднительным. В таком случае нужно срезать верхний элемент колонны.

После снятия устройства труба приваривается на место. Проводится замена адаптера, на трубу крепится новый тройник. По долговечности адаптер для скважины уступает кессону. Стальной резервуар прослужит 30-40 лет, пластиковый 50-60 лет без потребности в ремонте. Срок службы механизма от 10 до 30 лет.

Если прокладка между грунтом и наружной стенкой тройника высохнет, то герметизация скважины будет нарушена. Грунтовые воды проникнут внутрь колонны, что приведет к загрязнению питьевой воды. Чтобы этого избежать, следует проверять состояние прокладки при каждом обслуживании системы.

Буден интересно: Что такое кессон для скважины?.

Рисунок 3: Адаптер для скважины на обсадной трубе.

Пошаговая инструкция по монтажу адаптера в обсадную трубу

Ознакомимся с этапами установки; для удобства посетителей информация приведена в виде пошагового руководства. Но вначале ознакомимся со списком того, что потребуется для работы:

• электродрель;
• ФУМ лента;
• биметаллическая насадка для электродрели, соответствующая диаметру вывода адаптера;
• строительный уровень;
• ключ разводной.

Инструкция по установке адаптера для скважины

Шаг 1. Прежде всего, оборудуются сама скважина, обсадная колонна и канава для трубопровода.

Рытье траншеи для водопроводаОбустройство траншеи

Шаг 2. Подготавливается все необходимое для оборудования скважины, в частности – насос. Желательно, чтобы кабель для насоса был соединен со шлангом пластмассовыми стяжками – так будет легче устанавливать прибор.

Шланг и кабель соединяются стяжкой

Калькулятор расчета производительности скважинного насоса

Шаг 3. Обсадная труба обрезается до уровня грунта, что лучше всего делать болгаркой. После этого ею же зачищается место среза.

Пользуйтесь защитной маской или очкамиОбсадная труба обрезанаЗачистка места среза

Шаг 4. Затем подготавливается сам адаптер. Необходимо проверить его целостность и комплектацию – на устройстве не должно быть вмятин, сколов и прочих дефектов, также в комплекте должны присутствовать все необходимые детали.

Адаптер необходимо проверитьПроверка целостности элементов

Шаг 5. В нужном месте обсадной трубы сверлится отверстие, соответствующее диаметру адаптера. С этой целью на электродрель ставится насадка-коронка, имеющая требуемый размер.

В обсадной трубе нужно просверлить отверстиеНасадка-коронка

Шаг 6. Наружная часть устройства, которая будет соединяться с водопроводом, устанавливается

Для этого она осторожно опускается в обсадную трубу до просверленного отверстия таким образом, чтобы патрубок с резьбовым соединением в итоге вышел наружу. Затем снаружи устанавливаются резиновый уплотнитель и прижимное кольцо

В конце гайка аккуратно закручивается.

Устанавливается наружная часть устройстваНадевается уплотнительЗакручивается гайка

Шаг 7. Далее к наружной части адаптера прикручивается соединитель с трубопроводом. Резьбы предварительно рекомендуется обмотать ФУМ лентой для повышения герметичности (как вариант, вместо ленты можно использовать сантехническую нить).

Соединитель с водопроводной трубойСоединитель прикручивается

Шаг 8. Наружная деталь адаптера подключается к трубопроводу, ведущему к дому, посредством соединителя.

Подключается трубопроводЕще одно фото процесса

Шаг 9. В верхней части обсадной трубы устанавливается крышка скважины. Для ее фиксации используется ключ-шестигранник.

Крышка скважиныКрышка устанавливаетсяДля фиксации крышки пользуйтесь ключом-шестигранником

Шаг 10. К насосу присоединяется страховочный трос, благодаря которому уменьшится нагрузка на адаптер, а значит, и увеличится срок службы последнего.

Шаг 11. Насос опускается с питательным кабелем, шлангом и тросом вглубь скважины. Для этой работы потребуются помощники, поскольку она требует приложения немалой физической силы.

Насос опускается в скважинуНасос опускается с питательным кабелем, шлангом и тросомНасос почти опущен

Шаг 12. Конец шланга, который погружается с насосным оборудованием, обрезается, после чего подготавливается другая часть адаптера – она соединяется с фитингом. Готовая конструкция фиксируется на конце шланга, который обрезан ранее.

Обрезается шлангВторая часть адаптераСоединение второй части адаптера с фитингом

Шаг 13. Монтажная труба прикручивается к верхнему резьбовому соединению, находящемуся на внутренней части адаптера. Далее при помощи трубы деталь заводится в скважину и соединяется с наружной частью (применяется упомянутое выше соединение «ласточкин хвост»). Затем труба выкручивается и извлекается.

Прикручивается монтажная трубаМесто соединения

Шаг 14. Страховочный трос фиксируется на крышке скважины. Система тестируется на предмет работоспособности. Если все сделано правильно, то из водопровода пойдет сильный поток воды.

Фиксируется страховочный тросПробный запуск оборудования

На этом все, скважина обустроена, а адаптер для нее установлен. Теперь в вашем распоряжении чистая и качественная питьевая вода!

Плюсы и минусы. Адаптер для скважины какой лучше кессона?

При сравнении объективных нюансов эксплуатации адаптера и кессона, первый имеет перечень значительных преимуществ:

• указанная выше простота устройства. Можно выполнить подключение и без опыта;
• нормальная цена. Дорогой кессон или приямок не нужен с адаптером, это существенная экономия. Этот простой переходник во много раз дешевле механизмов с такой же областью применения;
• можно срыто монтировать адаптер. Он подключается с возможностью скрыть скважину под слоем почвы. Доступ для ремонта или осмотра – это небольшой колодец с крышкой. Но можно замаскировать от любопытных глаз и его присыпанием небольшого слоя грунта;
• вода не может замерзнуть в устройстве. Зимой адаптеру не страшны повреждения, ведь он находится под землей глубоко.

Материал изготовления адаптера.

У каждого адаптера любой фирмы свои отличия от конкурента, но они минимальны. Только лишь материал изготовления разный. Опытные мастера подскажут, какой адаптер для скважины лучше:

1. Из высококачественных стальных сплавов. Популярны среди российских потребителей, обладают повышенной прочностью в сравнении с другими устройствами, долговечны.  К слову, сталь не деформируется при воздействии агрессивных кислот, иногда при необходимости вливаемых в скважину для ремонта.
2. Из латуни. Популярны для технических скважин и систем. Небольшой экскурс из химии: оксид латуни негативно действует на качество воды.
3. Из бронзы. Практически тождественны по сроку эксплуатации и надежности стальным адаптерам, но более дорогостоящие.

Нужна консультация? или есть вопросы?

Как правильно произвести установку питлесс-адаптера

Установка скважинного адаптера не потребует каких-то особых знаний и умений. Все делается достаточно просто по следующему алгоритму:

1. Со стороны дома откапывают обсадную трубу скважины на необходимую глубину. Глубина промерзания грунта зависит от региона. В средней полосе она составляет максимум 1,5 м, хотя чаще всего этот показатель значительно меньше.
2. В трубе просверливают отверстие нужного диаметра. Он равен диаметру основной части адаптера.
3. В отверстие вставляют наружную часть адаптера.
4. На скважину устанавливают крышку, закрывающую ее.
5. К основной части присоединяют водопроводную трубу, которая проложена по траншее, ведущей к дому.
6. Ответную часть скважинного адаптера соединяют с шлангом погружного насоса.
7. Погружной насос спускают в скважину и соединяют обе части адаптера.

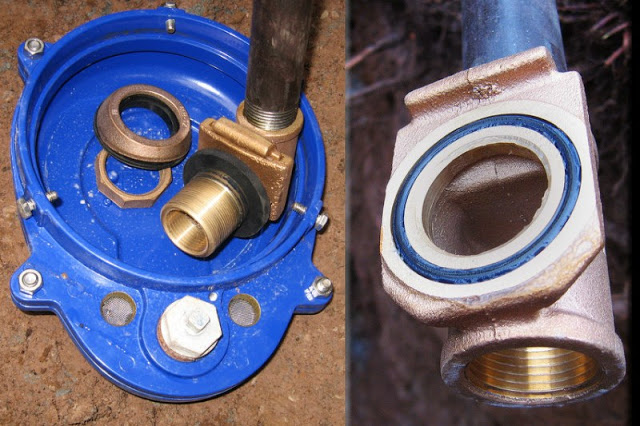

Скважинный адаптер имеет две составные части. Одна часть вставляется в отверстие на обсадной трубе, а вторая присоединяется к шлангу, ведущему от насоса.

Монтаж основной части скважинного адаптера

Подробнее рассмотрим, как осуществить монтаж адаптера на обсадной трубе. Перед началом монтажа необходимо сделать правильное отверстие в ней. Для этого нужно обзавестись биметаллической корончатой фрезой, которая способна прорезать отверстие с ровными краями в металле. Ее диаметр подбирают таким образом, чтобы он точно соответствовал диаметру адаптера. После этого в трубу опускают вторую часть адаптера и вводят в отверстие. Снаружи ее фиксируют обжимным кольцом. Как внутри, так и снаружи на адаптер надевают резиновые уплотнители в виде колец. После этого обе детали затягивают разводным ключом. Трубу от водопровода соединяют с адаптером снаружи посредством резьбового соединения, которое требуется изолировать во избежание протечки.

Монтаж ответной части

Перед тем как начать установку ответной части адаптера необходимо правильно установить насос. Его опускают на требуемую глубину и фиксируют в таком положении. Трубу или шланг от насоса обрезают и вставляют в ответную часть детали. Еще до начала проведения всех этих работ насос лучше всего собрать в помещении, присоединив к нему шланг, трос и кабель. Все это приносят к скважине, где укладывают на чистое место, чтобы не допустить попадание грязи в скважину. После этого потребуется взять специальную трубу, которая предназначена для облегчения монтажа адаптера. Ее ввинчивают в отверстие на внутренней части адаптера, предназначенное для нее. После этого трубу вместе с частью адаптера помещают внутрь скважины и соединяют обе части устройства. Затем эту трубу вывинчивают и убирают. Она потребуется только когда нужно будет вновь достать насос.

При монтаже адаптера для скважины применяют специальную трубу с нарезанной на ней резьбой. Ее вкручивают в отверстие на внутренней части адаптера и снимают после установки на место устройства

Следует обратить внимание на то, что после удаления монтажной трубки может повредиться резьба в устройстве в результате воздействия влаги. По этой причине трубу можно не выкручивать, а просто обрезать вровень с горловиной скважины, чтобы не мешала

После окончания монтажа адаптера наружу выводят страховочный трос и жестко фиксируют его. Это позволяет снизить нагрузку на адаптер со стороны висящего насоса. На завершающем этапе к насосу подводят электропитание и проверяют работоспособность смонтированной системы. Чаще всего скважинные адаптеры производят из прочных и устойчивых к коррозии материалов, таких как медь или латунь. Тем не менее один раз в год устройство стоит разобрать и смазать специальной смазкой. Такая мера значительно продлит срок эксплуатации самого устройства и уплотнителей в нем.

Полная схема установки скважинного адаптера в реальном масштабе

Установка скважинного адаптера позволяет значительно снизить расходы на обустройство водозаборной скважины, так как исключает необходимость сооружения дополнительных конструктивных элементов для утепления трубопровода.
