Классификация по степени точности

Разобравшись с тем, что такое нивелир, можно переходить к определению его разновидностей. Первая классификация затрагивает точность измерения прибора. По данному параметру выделяют три вида нивелиров:

Высокоточные. При использовании этого вида приборов измерения допускают квадратичную ошибку в пределах 0,2-0,5 мм на каждый километр двойного хода.

Точные. В этой категории значение допустимой ошибки находится в пределах 0,5-2,0 мм на 1 км двойного хода.

Технические, которые отличаются невысокой степенью точности. Они характеризуются значением допустимой квадратичной ошибки 2,0-10,0 мм на километр двойного хода.

Высокая точность необходима во время строительства. А вот при простой разметке участка будет достаточно и менее точного прибора.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете  укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

• Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
• По той же методике можно проверить вертикальность углов.
• Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
• Получить перекрестие для укладки плитки на стену.
• Иметь вертикальную линию, чтобы  правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
• Проверить вертикальность откосов на окнах или дверях.
• Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Это интересно: Как правильно поставить цепь на бензопилу — правила, основные трудности

Установка штатива

Чтобы добиться наилучшего результата при проведении измерений с помощью нивелира, необходимо научиться пользоваться этим прибором. Работа с ним начинается с установки штатива. Основными критериями, определяющими нормы рабочего положения штатива, являются:

• вертикальный уровень;
• горизонтальный уровень;
• устойчивость.

Наличие вертикального уровня в положении штатива на местности позволяет снизить погрешность конечного результата измерений. Эта погрешность может выражаться в нарушении горизонтального уровня. Таким образом, вертикальный уровень штатива влияет на отображение горизонтального уровня в окуляре нивелира.

Горизонтальный уровень расположения штатива определяется по наклону верхней посадочной площадки. Наличие отклонения ее поверхности от линии горизонта на угол, значение которого превышает допустимое, может привести к изменению вертикального уровня, отображаемого в окуляре прибора.

Устойчивость положения штатива – фактор первостепенной важности. В зависимости от состояния поверхности, на которой располагается штатив, должны быть приняты меры по обеспечению его устойчивости

В рамках этих мер грунт или другая поверхность проверяется на предмет рыхлости, наличие ям, трещин или других недостатков. Необходимо проверить устойчивость каждой опоры штатива: ни одна из них не должна проваливаться в почву, съезжать в сторону или каким-либо другим образом менять свое положение.

При выявлении степени устойчивости важно брать в расчет дополнительные нагрузки: во время проведения измерений нивелир будет вращаться на посадочной площадке. Усилия, прикладываемые для его вращения, не должны сдвигать штатив с места положения

Выполнить правильную установку штатива поможет знание его устройства. Он состоит из следующих элементов:

• посадочной площадки;
• регулировочных винтов;
• опорных ножек (3 шт.);
• зажимов;
• опорных наконечников.

Посадочная площадка – это плоскость, расположенная в верхней части штатива. Она снабжена пазами с соединениями резьбового типа, различными зажимами и винтами регулировки. Под ней действует поворотный механизм, который позволяет вращать нивелир без смещения уровня его положения. Эта площадка соединяет между собой опоры штатива.

Регулировочные винты работают в сочетании с площадкой и с другими частями штатива. С их помощью можно менять положение посадочной плоскости в пространстве. Они позволяют добиться правильного уровня её расположения – её параллельности горизонту. Некоторые из винтов регулировки служат для фиксации положения. Их используют после завершения регулировки площадки. Их наличие позволяет ограничить её самопроизвольное движение и исключить отклонение от горизонта.

Опорные ножки штатива – основные элементы его конструкции. Они закреплены в одной области – под посадочной площадкой, и расходятся в сторону лучами. Их вылет в стороны ограничен механизмом крепления и ремнями, соединяющими их средние части. Каждая из ножек является телескопической. Выдвижение и фиксация положения колен опор осуществляется благодаря зажимам.

Зажимы – простые механизмы, расположенные в точках сочленения колен ножек. Они работают по рычажному принципу, что позволяет одним движением ослабить зажим или зафиксировать его. Такое решение для данного узла конструкции штатива является оптимальным, так как винтовые зажимы, которые использовались в более ранних модификациях, требовали больше времени и усилий для использования.

Наличие телескопических опор и рычажных зажимов на них позволяет повысить эффективность установки штатива даже на пересеченной местности. При необходимости одну или несколько опор можно выдвинуть лишь на часть, а оставшиеся расправить на полную длину.

Опорные наконечники штатива представляют собой заостренные металлические концы, оснащенные небольшим «эфесом», который препятствует глубокому проникновению наконечника в почву. Наличие этих наконечников с ограничителем повышает статичность конструкции. На гладкой поверхности заостренные концы не дают опорным ножкам скользить, что предотвращает смещение нивелира.

На мягкой и сыпучей поверхности наконечники погружаются в почву, но ограничитель препятствует этому погружению, контролируя его глубину. Это позволяет избежать случайных просадок одной или нескольких опор одновременно. Часто наконечники снабжены «лапками», которые служат для нажатия на них подошвой ноги. Таким образом, наконечники вдавливаются оператором прибора в почву на нужную глубину.

Учимся пользоваться нивелиром

Чтобы провести измерительные работы, необходимо знать не только конструкцию прибора, разновидности и возможную погрешность, но и принцип пользования устройства. Если говорить не о профессиональных разновидностях, требующих настройки и дополнительного программного обеспечения, никаких сложностей не возникнет. Сделать замеры сможет даже неопытный мастер. Главное. четко следовать инструкции.

Установка штатива

На ножках штатива, которых всего три, находятся крепежные винты. Они немного расслабляются. Опоры выдвигаются на требуемую длину. Последняя может быть абсолютно любой. Нередко прибор приходится устанавливать даже на пересеченной местности. Верхняя часть штатива должна быть выставлена в горизонтальном положении. Следующим шагом винты снова затягивают и надежно фиксируют на каждой опоре. Большая часть нивелиров снабжена корректирующим плавным креплением. Он расположен на ножке штатива. Это позволяет проводить точную настройку верхней площадки по горизонтали.

Монтаж прибора

Нивелирную трубу устанавливают на штатив. Фиксация осуществляется с использованием крепежных винтов. Далее, проводится настройка датчиков уровня. Когда вращают регулировочные винты, добиваются центрального точного положения пузырькового уровня. Положение настраивается относительно нанесенных линий. Чтобы было удобно и просто добиться желаемого результата, сначала пузырек выставляют в одном окошке. Далее, приступают к настройке второго. Его уже выравнивают с учетом положения первого и наблюдают за тем, как он меняется при настройке. Поэтапно настраивают прибор. Добиваются точного положение нивелира по горизонтали на той площадке, где монтируют нивелир.

Фокусировка узла

Оптико-механический узел в оптическом нивелире тоже требует определенной настройки. Окуляр зрительной трубы выравнивают относительно обзору оператора. Это обусловлено различием в остроте глаза у человека. У каждого оно индивидуально. Это актуально даже для тех людей, которые никогда не носили очки. Если это стандартный нивелир, значит, прибор наводят либо на достаточно габаритный объект, либо на самое освещаемого место на участке.

Манипуляцию с настройками проводят до тех пор, пока на предмете или на местности ниточная сетка не станет максимально четко видна. Далее, аналогичное действие проводят с рейками, которые должны находиться в менее освещенном месте. Не следует пренебрегать данным этапом. Чем больше точек с различной освещенностью будет зафиксировано, тем точнее будут проводимые оператором измерения. Одним и тем же прибором могут пользоваться разные люди. Это означает, что проводить фокусировку приходится снова. Чтобы избежать подобного, всю работу от начала и до конца должен проводить один оператор. Когда такой возможности нет, фокусировку выполняют повторно.

Подробно об определении превышения точек с помощью рейки для нивелира

Нахождение разности высот двух или более точек – довольно серьезный процесс, требующий от оператора внимательности и знания эксплуатационных характеристик устройства. Для этой работы используется рейка, регуляция которой осуществляется вторым человеком.

Необходимо определить исходную точку измерения. Для наглядности ее можно обозначить латинской буквой A. Именно на нее устанавливается рейка. Вертикальное расположение данного элемента является наиболее целесообразным. Для того чтобы откалибровать рейку, нужно сверяться с вертикальной чертой визирной сетки.

Процесс нахождения разности высот двух или более точек, является довольно сложной процедурой

Затем нужно навести прибор на рейку и отрегулировать измерительное устройство таким образом, чтобы она приобрела четкие очертания в окуляре.

Далее можно приступить к регистрации данных, полученных в процессе работы. Для этого нужно отметить положение горизонтальных линий, входящих в визирную сетку

Следует обратить внимание на нижний показатель. К нему суммируется число, соответствующее количеству сантиметровых делений, находящихся между чертой значения и линией визира приспособления. Затем помощник должен изменить положение рейки

Это производится для определения следующей точки B, после чего необходимо повторно зафиксировать значение. Существует одно правило, которое следует знать. Горизонт приспособления является статичным, поэтому двигается только рейка. От высоты ее положения зависит измеряемая величина. Чем ниже размещается рейка, тем больше будет значение, которое можно определить с помощью рабочей части прибора

Затем помощник должен изменить положение рейки. Это производится для определения следующей точки B, после чего необходимо повторно зафиксировать значение. Существует одно правило, которое следует знать. Горизонт приспособления является статичным, поэтому двигается только рейка. От высоты ее положения зависит измеряемая величина. Чем ниже размещается рейка, тем больше будет значение, которое можно определить с помощью рабочей части прибора.

Как выполняется поверка нивелира: пошаговое описание процесса

Поверка измерительного устройства такого типа включает в себя несколько мероприятий, предназначение которых заключается в определении пригодности прибора к эксплуатации. В ходе инспекции необходимо убедиться в том, что круглый уровень функционирует без ошибок. Рассмотрим процесс поверки более подробно.

В случае смещения пузырька необходимо произвести калибровку устройства

Для начала требуется настроить уровень с помощью винтов. Пузырек следует разместить в центральной точке круглого уровня. Затем прибор разворачивают на 180°. После смены расположения измерительного инструмента пузырек должен остаться на том же месте.

В случае смещения пузырька производится калибровка устройства. Сначала настраиваются подъемные винты. С их помощью положение пузырька должно быть откорректировано наполовину. Затем потребуется убрать оставшееся отклонение, обнаруженное круглым уровнем. Для этого настраиваются юстировочные винты.

Поверка включает в себя не только инспекцию круглого уровня. С помощью нее определяется исправность компенсаторного устройства. Данная работа также производится пошагово. Первое, что нужно сделать для проверки работоспособности компенсатора, – настроить уровень так, чтобы пузырек располагался в центральной точке.

Рейки с обратной (б) и прямой (в) оцифровкой: 1 – подставка; 2 – элевационный винт; 3 – окуляр; 4 – коробка цилиндрического уровня; 5 – кремальера; 6 – визир; 7 – объектив; 8 – закрепительный винт трубы; 9 – наводящий винт трубы; 10 – круглый уровень; 11 – исправительный винт круглого уровня; 12 – подъемный винт

Далее необходимо навести прибор на четкий объект. Затем подъемный винт проворачивается на 1/8. Обязательно нужно следить за смещением горизонтальной линии визирной сетки. Она должна изменить местоположение, после чего вернуться в исходную позицию. Если горизонтальная линия не возвращается в первоначальную точку, это означает, что компенсаторное устройство неисправно и прибор непригоден для проведения измерительных работ. В рейтингах лазерных нивелиров и оптических устройств присутствуют различные модели, однако все они требуют периодических проверок.

Правильная фокусировка измерительного устройства

Следующим шагом настройки прибора, используемого в строительстве, является регулировка оптической линзы. Для осуществления этой операции приспособления оснащаются специальными элементами, которые позволяют выполнить точную настройку рабочей части. К ним относятся:

• кольца окуляра;
• регулировочный винт;
• наводящий винт.

Первый элемент является важнейшим в конструкции нивелира. Для чего нужно кольцо окуляра? Оно предназначено для фокусировки взгляда на линиях, образующих сетку. Данная разметка состоит преимущественно из горизонтальных контуров, однако она включает в себя и одну вертикаль. Измерения снимаются исключительно по самой длинной линии, расположенной в горизонтальной плоскости.

Винт, который используется для фокусировки, позволяет получить четкое изображение измеряемого объекта. Рассмотрим более подробно, как следует проводить настройку. В окуляре должна отобразиться сетка линий. После появления четкого изображения нужно прокрутить винт, который отвечает за фокусировку. Манипуляция выполняется до тех пор, пока картинка, на которую накладываются нити, не станет четкой. Коррекция такого рода производится перед каждым снятием измерительных данных.

Четкость изображения можно получить вращая винт отвечающий за фокусировку

Для того чтобы точность вычислений была максимальной, стоит также знать о том, как производится коррекция данных после их снятия. Грамотное использование такого прибора позволяет спланировать строительное мероприятие.

Нивелир – особенности устройства, область применения

Нивелир на стройке – незаменимый прибор. С его помощью можно найти уровень нахождения определенных точек относительно конкретной базы. Перед началом любого строительства проводят планирование участка, что подразумевает устранение неровностей. Проще всего это сделать с использованием нивелира. Без данного прибора не обойтись при выполнении многих других работ – при обустройстве фундамента, заливе полов, установке опалубки.

Область примения нивелира

Конструктивные особенности

Конструкция нивелира

Основным конструктивным элементом нивелира называют зрительную трубу. Она оснащена системой линз, которые способны увеличивать изображение в двадцать и более раз. Данный элемент смонтирован на специальной подставке – трегере. Она имеет три подъемных винта, с помощью которых прибор можно выставлять точно по уровню. Для облегчения данного процесса на подставке присутствует пузырьковый уровень.

В составе зрительной трубы есть маховик. С его помощью можно регулировать резкость изображения. Чтобы подстроить прибор под остроту зрения конкретного человека, применяется регулятор на окуляре.

Дополнительное оснащение и инвентарь

Основные элементы управления нивелира

Чтобы работать с нивелиром, необходимо приобрести не только сам прибор со штативом, но и некоторое дополнительное оснащение. Нужно иметь специальную рейку с нанесенными на ее поверхность делениями и цифрами, что облегчит выполнение соответствующих измерений. Шкала представлена в виде красных и черных полосок, имеющих ширину 1 см.

На планке находятся цифры с шагом в 10 см. Измерительная величина – дециметры, а все цифры написаны в двузначном виде. 60 см обозначается как 06, 120 см – 12 и т. д. Для удобства работы каждые из пяти полосок объединены вертикальной линией. Поэтому вся планка покрыта своеобразными буквами Е – в привычном и зеркальном виде.

Некоторые старые модели нивелиров переворачивают изображение, поэтому на рейке все цифры находятся в таком же непривычном виде. К каждому нивелиру обязательно прилагается паспорт и руководство по применению. В документации к прибору указывается дата последней поверки, что гарантирует его эффективность работы.

В стандартную комплектацию к каждой модели входит и другой инвентарь:

• защитный футляр для хранения зрительной трубы;
• ключ для выполнения обслуживания;
• отвес для установки прибора строго в указанной точке;
• мягкая ткань для обработки линз.

Аксессуары для лазерных нивелирам

Как пользоваться при установке мебели

Еще этот прибор применяется для выравнивания мебели в комнате. Причем касается это не только подвесной мебели — шкафов, полочек и т.п., но и расположенной на полу. Если надо повесить шкаф или полочку на стене, то применение обычного водного уровня крайне неудобно. Включив нивелир, и установив режим крестовой проекции, можно безошибочно повесить полочку или шкаф в доме на стене. Высокая точность и ровность расположения мебели играет важную роль на дизайне интерьера.

Как воспользоваться нивелиром, чтобы выровнять диван, кровать, холодильник или электрическую печку. Шкафы на кухне также требуют прямолинейного расположения, и в этом деле также поможет незаменимый нивелир. Конечно, можно взять водный уровень, так как его погрешность является допустимой, однако с оптическим прибором справиться с заданием будет намного проще.

Измеритель включается в режим построения горизонтальной плоскости, а затем выполняется настройка мебели. Для этого на ножках мебели имеются регулировочные винты, при помощи которых можно добиться прямолинейного расположения.

https://youtube.com/watch?v=XX1ID1ErN5Q%3F

Инструмент для выполнения разметки

Для того чтобы выполнить разметку будущего фундамента необходимо позаботиться о наличие простого инструмента.

Обязательно понадобятся:

• Рулетка, желательно металлическая, дело в том, что матерчатые модели имеют свойство растягиваться, искажая показания замеров. Лучше если длина рулетки будет превышать размеры стороны будущего фундамента.
• Стальная проволока или бечева для нанесения разметки.
• Деревянные колья.
• Отвес и гидроуровень.

Ну и самый дорогостоящий инструмент — лазерный нивелир для разметки фундамента с функцией дальномера. Инструмент этого класса отличается высокой точностью.

Нивелир Бош GLL 3-80 Professional и другие популярные модели

Сегодня существует множество приспособлений, которые предназначаются для снятия замеров на местности или же внутри помещения. Некоторые из них являются более эффективными, что достигается за счет качества составляющих. Рассмотрим, какие приборы такого типа стоит приобретать.

Наиболее функциональным устройством считается лазерный нивелир GLL 3-80 Professional, выпускаемый именитой немецкой компанией Bosch. Подобное приспособление применяется внутри помещения. Погрешность устройства крайне мала. Отклонения практически не наблюдаются даже на дистанции до 10 м. Стоит сказать, что существуют специальные приемники, с помощью которых можно увеличить радиус действия инструмента до 60 м.

Лазерный нивелир GLL 3-80 Professional является наиболее функциональным устройством

Питание прибора осуществляется от батареек. Если использовать устройство без перерывов, то заряда хватит всего на 4 часа. Поэтому стоит заранее предусмотреть дополнительные комплекты элементов питания. Такой инструмент оснащается держателем, благодаря которому производится настройка его расположения.

Нивелир GLL 3-80 Professional можно применять в хозяйственных и профессиональных целях. На корпусе инструмента есть специальные держатели магнитного типа. Кроме всего прочего, прибор имеет функцию автоматической настройки, что позволяет проводить его выравнивание.

Среди оптических уровней стоит выделить нивелир H-05, который относится к категории высокоточных. Этот прибор является профессиональным, он предназначается для расчета разности точек при выполнении разнообразных инженерно-геодезических работ. При использовании такого устройства стоит понимать, что оно требует определенных знаний и навыков от оператора. Для работы прибора необходима специальная рейка, оснащенная полусантиметровой шкалой.

Следует выделить несколько фирм, которые производят надежное и долговечное оборудование. Например, на современном рынке часто встречаются различные модели уровней, изготовленные компанией DeWALT. Качественные приспособления реализует и фирма Stabila.

Отличное качество имеют приборы изготавливаемые компанией DeWALT

Как пользоваться лазерным нивелиром: распространенные ошибки при эксплуатации прибора

Многие люди, которые в первый раз используют данный прибор, могут столкнуться с определенными трудностями, которые приведут к неточностям в вычислениях. Рассмотрим, какие ошибки встречаются чаще всего при применении нивелиров в строительных целях.

В первую очередь следует позаботиться о том, чтобы инструмент находился в полной сохранности. Безусловно, современные модели нивелиров являются устойчивыми ко многим неблагоприятным факторам окружающей среды, однако они восприимчивы к механическим воздействиям (ударам). Следует также понимать, что надежность устройства не всегда регламентируется ценой. Лазерные нивелиры требуют более тщательного ухода.

Перегрев нивелира может негативно сказаться на точности измерений

Устойчивость прибора – очень важный момент. Если отнестись к этому фактору без должной серьезности, то тогда не только окажется неточным окончательный результат измерений, но и может пострадать сам прибор. Ремонт нивелира стоит недешево, поэтому не рекомендуется закрывать глаза на основные правила его эксплуатации.

Установку рейки прибора нужно провести таким образом, чтобы она находилась четко на поверхности. Это позволит исключить вероятность перекоса. И, наконец, ни в коем случае нельзя допускать, чтобы инструмент перегревался. Это негативно скажется на точности измерений.

Таким образом, нивелиры являются незаменимыми приспособлениями, с помощью которых определяется высота объектов. Полученные данные используются для возведения зданий. Бытовые лазерные модели можно применять для разных целей, когда требуется вычисление точного расположения строительных элементов.

Рекомендации при работе с оптическим нивелиром

• Оптический нивелир необходимо защищать от механических воздействий и ударов.
• Нельзя допускать перегрева инструмента – это скажется на точности измерений.
• Нельзя работать в одиночку с оптическим нивелиром.
• Дополнительные штативы и крепежи помогут обеспечить сохранность прибора при внезапном порыве ветра.
• Во избежание перекосов рейка должна упираться в поверхность, даже если это лунка или овраг.
• Прибор необходимо проверять в специализированных мастерских.

Как пользоваться лазерным нивелиром

Как уже отмечалось, лазерный нивелир прекрасно подходит для бытовых нужд. Он лёгкий и компактный. На его корпусе расположен один тумблер, который включает и выключает инструмент. В комплект входит поворотное основание, пластиковая мишень и сумка для переноски. Работает от батареек или электросети.

Фото: лазерный нивелир

Лазерный нивелир проецирует точки и линии на поверхность стены или потолка и создает перекрестие на полу и потолке. Эти данные видно на измерительной рейке или линейке, что позволяет сразу приступать к работе и одновременно контролировать результат.

Можно пользоваться обеими плоскостями или поочерёдно в целях экономии энергии.

Прежде чем приступить к работе с лазерным нивелиром, прибор нужно выровнять. В простых моделях для этого используется пузырьковый уровень. Более продвинутые модели оснащены функцией самовыравнивания в пределах 3-5°. Лазерный луч будет мигать или издавать звуковой сигнал до тех пор, пока нивелир не будет установлен в правильное положение. Если уровень требуется поставить под определённым углом, эту функцию рекомендуется отключить.

Разметка фундамента (с видео): колышками с веревками, лазерным нивелиром

Любой архитектор вам скажет, что качественный фундамент — залог долгой прочности дома. Ведь на стенах дома могут появиться трещины, если строители сэкономят на заливке фундамента. Но закладка прочного фундамента начинается не с заливки траншеи бетонной смесью, а с разметки участка. Ниже прилагается видео по разметке фундамента.

До самой разметки уже решены все вопросы с проектной документацией.

Начало разметки

Благодаря этому у вас не будет проблем при постройке стен, и не будут появляться неприятные сюрпризы относительно жилья. Ну и напоследок — будет меньше лишних затрат при постройке дома. Но если допустить хотя бы малейшую неточность при разметке фундамента, то это может привести к колоссальным проблемам.

Итак, перед разметкой фундамента необходимо определиться с будущим местом застройки, ведь площадка должна быть ровной. При разработке проекта вы уже решили, какой тип фундамента будет, а значит, необходимо было учесть массу строящегося дома, климат региона, залегание грунтовых вод.

Только после всего этого можно приступают к разметке фундамента несущих стен. Ниже читайте, как разметить фундамент под дом своими руками.

Разметка колышками с веревками: пошаговая инструкция

Возникает вопрос: «Как разметить участок?». Во всех местах расположения углов вбивают колышки — они будут направляющими стен.

Начало разметки

Натянув первый шнур, вы обозначаете расположение первой стены. Одновременно с этим вы получите точку отсчета для разметки будущих стен. Откладывают первый прямой угол, потом откладывают длину второй будущей стены. В конце этой стены откладывают снова прямой угол.

Для надежности измерения углов нужно брать длинные расстояния.

Разметка шнурами

Существует простой метод определения прямого угла. Отметьте в одну сторону 3 м на стене и 4 м на другой стене. Соединив полученные точки, вы должны получить 5 м.

Таким же способом нужно отметить через каждые 3 м точки на фундаменте. Это делается для того чтобы облегчить сложную разметку фундамента.

Размеченный фундамент

После разметки основных несущих стен точность замеров проверяют диагоналями. Диагонали должны быть равны и в месте пересечения делиться поровну. Точно также отмеряют внутренний периметр фундамента. Подробнее смотрите на видео.

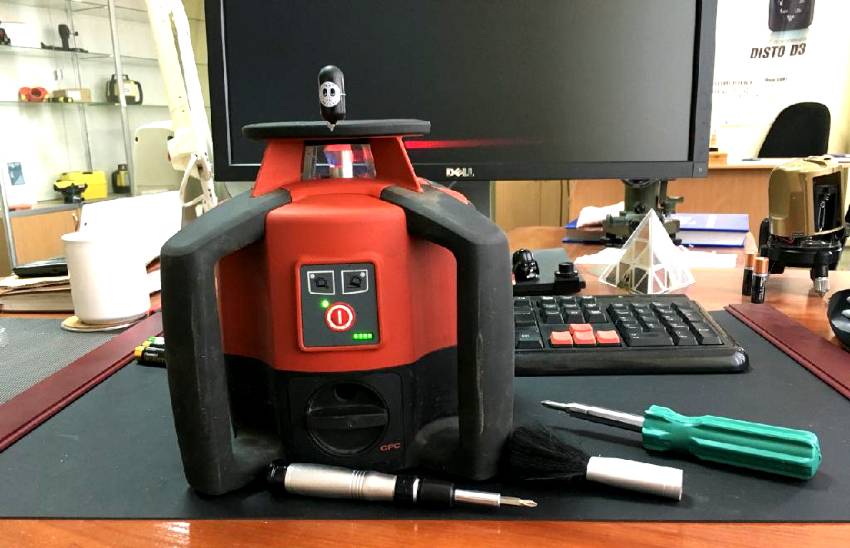

Юстировка нивелира

В случае выявления поверкой каких-либо отклонений в настройках или существенных погрешностей в измерениях нивелира следует произвести его юстировку, т.е. точное приведение к заявленным производителям технологическим и эксплуатационным характеристикам. Результатом удачной процедуры юстировки будет полностью работоспособный прибор, гарантирующий необходимую точность измерений.

Одним из основных пунктов поверки нивелира является определение положения уровневых пузырьков и сетки нитей. Несоответствие этих настроек требует обязательного проведения юстировки.

Поскольку регулировка прибора может быть нарушена в любой момент эксплуатации, во избежание появления в результатах измерений систематических ошибок в некоторых случаях поверки и юстировки нивелиров необходимо проводить достаточно часто, может быть даже ежедневно. В общем порядке нивелировочные средства измерения должны проходить метрологическую аттестацию ежегодно, а в случае проведения ремонтных работ, ударов, падений и прочих механических воздействий, повлекших за собой разъюстировку нивелира, – по ситуации, вне очередной проверки.

Перед поступлением измерителя в продажу производителем в обязательном порядке выполняется поверка и настройка прибора. В зависимости от типа нивелира – лазерного или оптического – юстировка выполняется различными способами.
