Ремонт утюга: разборка, характерные неисправности и способы их устранения

Как разобрать утюг

Удивитесь, но проблема, как разобрать утюг, является наиболее сложной при ремонте. Производитель пытается навязать официальный сервис. В СССР разборка утюга была занятием непростым. Что говорить про нынешнее разнообразие. Советские модели были достаточно грубы с эстетической точки зрения, мастер волен не беспокоиться внешним видом, современные модели красивые, обнаруживают столь хрупкий корпус. Пластиковые детали, как нарочно, сделаны из сорта полимера, демонстрирующего минимальную гибкость, легко ломается.

Полагаем, шаги делаются, повторимся, чтобы дать работы сервисным центрам. Рядовые обыватели – привыкли считать каждую копейку, хотим сделать своими руками. Итак, тема сегодняшнего дня: как разобрать утюг.

Система разбрызгивания пара

Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими бортами (подойдет сковорода или противень) наливаете воду и уксус (обычный, столовый без красителей). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.

Очищение отверстий для выхода пара на утюге

Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.

Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.

Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.

Что такое утюг?

Что же это такое? Даже если начинать рассматривать старые модели, то можно выделить следующие компоненты:

1. Корпус со встроенным регулятором.
2. Основание (подошва).
3. Спиральный элемент.
4. Электрические схемы и соединения.

Классический прибор имеет две съемные детали — это подошва и задняя стенка.

В каком из мест могут возникнуть проблемы? Основные неисправности связаны и кабелем устройства. Для определения такой неполадки нужно использовать мультиметр.

1. Емкость для жидкости.
2. Разбрызгиватель этой самой жидкости.

Резервуар в разных моделях может располагаться на разных местах. Второй же компонент расположен на “носу” утюга. Принцип работы устройства выглядит следующим образом:

1. Подошва доходит до определенной температуры.
2. Происходит автоматическая подача воды.
3. Вода превращается в пар и вбрасывается нажатием специальной клавиши.

Разборка и ремонт парового утюга

Разобрать современный паровой утюг можно своими руками, но ремонт утюгов должны выполнять только квалифицированные специалисты. Не забывайте, что утюг это электрический прибор, работающий с водой, что увеличивает его опасность.

Утюг не нужно разбирать своими руками еще и потому, что поломки утюга чаще всего связаны с перегоранием ТЭНа (подошвы утюга), который не подлежит ремонту, а только замене на новый ТЭН. Поэтому обычно дешевле и проще купить новый утюг, чем сдавать его в ремонт, поскольку, даже если неисправность мелкая, работа и время мастера стоят дорого. Кстати, если вам приходится много утюжить, например, в условиях ателье то лучше купить гладильную систему или утюг с парогенератором.

Цель этой статьи именно в том чтобы помочь вам понять, что следует делать, когда перестает работать утюг, когда лампочка горит, а подошва утюга не греет. Помочь определить, нужен ли утюгу ремонт или следует готовиться к покупке нового утюга. Данные рекомендации подойдут для любых марок бытовых утюгов (тефаль, филипс, vitek, скарлет, браун, бош и др.)

Бак и помпы утюга Saturn ST – CC0211

Бак, помпы парового утюга Saturn ST – CC0211 хотелось рассмотреть подробнее. Во-первых, посмотрите кольцевой регулятор подачи пара. Отвечает за высоту поднятия бронзового штока, оканчивающегося ниппелем. Через него вода достигает герметичного бачка подошвы, превращаясь в пар. Кольцо пластиковое, зря. По мере эксплуатации деталь начнёт изнашиваться. Следовательно, постепенно бак начнет травить воду. Заметим:

Нет защиты против протечки воды из узла (помпы, шток ниппеля) в заднюю часть ручки, выходящую на электрическую часть.

В утюге заземление, провод прикручен к алюминиевой части подошвы, отлитой единым целым с бачком. Здесь идет питание завальцованного внутрь нагревательного элемента. Соединено клеммами, не защищены от попадания влаги. Следовательно, если утюг забыть заземлить, в электрическую часть попадет влага, возможен смертельный исход пользователя утюга. Подключайте прибор правильно во избежание неприятных последствий.

Каждая помпа снабжена поршнем, возможно извлечь параллельно возвратной пружине. Помпа разбрызгивателя не отличается от помпы парового удара. Нажимать обе нужно резко, иначе вместо струйки в направлении прямо по курсу получаются потеки, попадающие на одежду. Помпа разбрызгивателя соединена с соплом носика, помпа парового удара соединена с вертикальной стальной трубкой, уходящей в герметичный бачок подошвы утюга.

Как разобрать утюг

Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.

Под ней обнаруживается клеммная колодка к которой крепится шнур. Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.

В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.

Снять заднюю крышку — первое что надо сделать при разборке утюга

Каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.

Чтобы разобрать утюг надо снять кнопки

В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet). Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).

Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают. Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.

Нарушение условий эксплуатации прибора

Из отпаривателя вода выступает чаще всего из-за неправильного использования или игнорирования условий эксплуатации. На ручке или корпусе утюга располагается терморегулятор, на который нанесены деления для указания режимов работы. Если установить недостаточную температуру, жидкость капает через отверстия клапана, не преобразуясь в пар.

Рекомендуется придерживаться следующих правил.

1. Перед активацией режима «Пар» выставить температуру нагрева подошвы с учетом типа обрабатываемой ткани.
2. До окончания процесса нагрева утюг оставить в вертикальном положении. После того как температура достигнет нужного значения, индикатор на корпусе прибора погаснет.
3. Всегда плотно закрывать отверстие для залива воды – крышка должна щелкнуть. Если этого не делать, вода будет выплескиваться из резервуара устройства на обрабатываемую вещь.

Распространённые причины поломок

Причин может быть много, притом зависящих как от пользователя, так и от конструкции устройства. К самым распространенным можно отнести:

1. Использование грязной воды. Из-за большого количества солей железа при ее нагреве образуется налет, который очень сложно удалить.

2. Нахождение воды в аппарате при хранении, что ведет к тому же налету, плюс, имеет место фактор протухания, ведущий к коррозии металлических частей.
3. Постоянное использование аппарата на максимальном режиме. Это приводит к перегреву силиконовых и пластиковых деталей, в соединениях которых может образоваться течь, что объясняется расширением материалов.
4. Неправильное хранение и неаккуратная эксплуатация. Не стоит чрезмерно закручивать шнур питания, потому что на выходе из аппарата обычно ломаются жилы.

Рассмотрим самые популярные поломки подробнее.

Не подает пар — в чем дело?

Распространенные причины:

• накипь и известковый налет — связано это может с тем, что использовалась неотфильтрованная вода;
• внутреннее покрытие техники осыпалось – чаще всего с этим сталкиваются владельцы бюджетных/китайских моделей с некачественными деталями;
• выход из строя электрики (например, может выйти из строя насос, термореле или термостат) – в этом случае следует отнести бытовой прибор в сервисный центр или начать задумываться о покупке нового.

Если это накипь, то решить эту проблему просто – избавитесь от нее с помощью специальных средств, например, Антинакипин или Калгон. Также в этом поможет лимонная кислота.

Что касается деформации внутреннего покрытия, то тут стоит обратиться к специалистам, так как прибор нужно будет разобрать, а затем почистить бойлер и каналы. Также может потребоваться замена деталей.

Не включается

Первым делом проверьте целостность проводки. Это можно сделать, измерив сопротивление.

Если прибор его покажет, то цепь исправна, если нет, то имеется обрыв в кабеле, термопредохранителе, термостате или самом нагревательном элементе.

Не забудьте проверить кнопку включения, так как из-за постоянно высокой мощности контакты могли сгореть, а корпус деформироваться, что частенько и происходит.

В любом случае, если вы обнаружили дым, то немедленно отнесите устройство в ремонт, так как самостоятельный ремонт может привести к необратимым последствиям.

Течет вода из подошвы утюга

Удостоверьтесь, что парогенератор не переполнен водой. Не стоит наливать воду до самых краев.

Также причиной может стать следующая ситуация: подошва утюга не разогрелась, а вы уже спешите выдавать пар. Дайте время нагреться подошве до нужной температуры, а затем только подавайте пар.

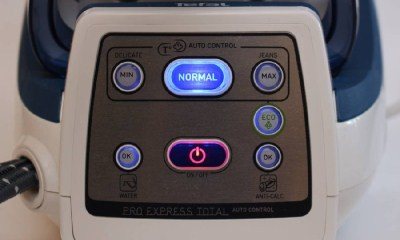

Прежде чем начать гладить, выставите на устройстве подходящий режим, а затем поставьте утюг так, чтобы его подошва находилась в вертикальном положении. Дождитесь, пока индикатор отключится. И только затем нажмите кнопку подачи пара.

В противном случае из подошвы польется вода

Также причиной появления воды из подошвы может стать неосторожное перегибание шланга, по которой подается пар

Потекла ржавая вода

Причиной тому может быть высокое содержание солей жесткости, то есть в воде содержится много железа, для устранения дефекта необходимо использовать фильтр для воды.

Сам парогенератор надо промыть чистой водой, заодно произвести профилактику от налета и накипи, воспользовавшись Антинакипинном или лимонной кислотой. В особо тяжелых случаях придется разобраться устройство для механической чистки.

Также одной из причин может стать застоявшаяся вода. Крайне не рекомендуется оставлять ее на длительный срок, потому что она портится и образуется налет. Лучше каждый раз заливать свежую.

«Плюется»

Если устройство «плюется», то это может быть связано с поломкой клапана. Чтобы убедиться в этом, нужно закрыть клапан и включить устройство (но не в режиме «подача пара на утюг»). Теперь следует раскачать его.

Появились капли воды? Значит дело в клапане. Для решения этой проблемы стоит обратиться в сервисный центр.

Устройство современного утюга

Современные утюги трехъярусные, типичный состав:

1. Ручка, составляющее единое целое с баком.
2. Корпус, защищающий бак от раскаленной подошвы.
3. Подошва с бойлером, дырочками, выпускающими пар.

Под корпусом стоит отсек электронных элементов. Термостат, представленный биметаллической пластиной. Рядом виден термопредохранитель, обычно лепят через термостойкую ткань на стенку бака, либо впритык к ТЭНу. Соответственно, настройка элемента может быть, например, 140 градусов или выше. Определяется схемой реализации защиты от перегрева, моделью утюга. Узнать термопредохранитель можно по крепежной скобе, по красноречивым надписям на корпусе, приводящим допустимый ток (опционально), температуру срабатывания.

Термопредохранитель меняйте аналогичным. Чтобы разобрать проводной утюг Braun Freestyle, нужно будет шнур выдвинуть с электронной начинкой назад. Согласно советам, приведенным выше, сначала извлекаем задние шурупы, затем носовой. Наконец, удаляем находящийся в области кнопок парового удара, разбрызгивателя. Шнур, электронная часть держатся пластиковыми зубчиками. Ручка, бак, подошва практически одно целое. Однако в носовой части заметим пару силовых шурупов. Действуйте согласно обстоятельствам.

Конструкция, полагаем, стала базисом беспроводных утюгов. Силовые контакты сделаны разъемными. Можно снимать-ставить подошву с баком, ручкой на место, когда заблагорассудится. Без разборки. Хотя любые беспроводные утюги работают циклами: n секунд тиранит подставку, m секунд утюжит белье, – внутри нет таймеров (сигнальные светодиоды стоят). Работает управляемый биметаллической пластиной. В цепь подошвы включена зеленая лампочка, создан второй контакт верхнего положения для красной. Следуйте указаниям светофора. Зеленый – значит можно. Красный? Пора поставить утюг набраться сил.

Созданы модели с встроенным аккумулятором, понятно, весят побольше. Не каждый может качество назвать достоинством. Зато автономная работа длится дольше. Касается обычных дорогих беспроводных утюгов, цикл составляет нечто вроде 24 – 5. Время глажки впятеро продолжительнее отдыха. Разобрать беспроводной утюг ничуть не сложнее проводного.

Добавим, беспроводные утюги не редкость: Tefal, Philips. Недавно на рынке, появился Panasonic. Настоящая новость, в Америке Тефаль непопулярен. Panasonic похвастается удобной переносной коробкой. Забыли осмотреть продаваемое Россией, за морем японский самый эргономичный утюг средь беспроводных моделей. Выпущен индийский, купить даже на e-bay сложновато.

Надеемся, научили читателей, как разобрать утюг. Привели типичные приемы, применяются повсеместно. Создать универсальную инструкцию невозможно, как перебрать многочисленные модели. Одного производителя отдельные экземпляры могут разительно отличаться от прочего, представленного рынком. Прощаемся, ждем комментариев, смотрите фото, оценивайте, сравнивайте, учитесь разбирать утюги своими руками.

Если утюг перестал греть, можно купить новый, но часто повреждение не очень серьезное и его можно устранить самостоятельно. Если вы умеете работать отверткой и мультиметром, справитесь. О том, как провести ремонт утюга своими руками и будем рассказывать в этой статье.

Термозащита

Термопредохранитель (термичка) срабатывает, если температура подошвы утюга превышает 240 градусов или ток через ТЭН некое заданное значение. Т.е., термопредохранитель взамен негодного нужно подбирать также и по току в зависимости от мощности утюга:

• 2200 Вт – 25 А.
• 1500 Вт – 16 А.
• 1000 Вт – 10 А.
• 600 Вт – 6,3 А.

Избыточность термички по току нужна, т.к. 220 В это действующее (эффективное) значение сетевого напряжения; амплитудное равно 220 В х 1,4 = 308 В. Длительность полупериода частоты 50 Гц 10 мс, а время срабатывания термички 4-5 мс. Вдруг напряжение сети прыгнет до предельно допустимого значения 245 В, термопредохранитель на рабочий ток ТЭНа может сгореть в совершенно исправном утюге.

Термозащитные устройства утюгов

Термопредохранители бывают одноразовыми (поз. 1 на рис.), восстанавливаемыми, поз. 2, и самовосстанавливающимися, поз. 3. Первые сгорают и устанавливаться должны обязательно в диэлектрическом термостойком рукаве (обычно из стеклоткани), иначе весьма вероятен пробой напряжения сети на подошву. В восстанавливаемом термопредохранителе предварительно напряженная биметаллическая пластина «перещелкивается» и размыкает контакты. Для восстановления ее нужно через имеющееся в контакте окошко отжать до обратного щелчка чем-то острым. Самовосстанавливающаяся термозащита вернется в исходное состояние, если утюг отключить от сети и дать ему полностью остыть. Самовосстанавливающиеся термички конструктивно объединяются с терморегулятором (см. ниже) и всегда дополняются токовым предохранителем.

Ремонт утюга BOSCH Sensixx DA50

Расскажу вам как и где дешево отремонтировать утюг BOSCH Sensixx’x DA50 или купить запчасти. Хороший такой утюг, с мощным парогенератором, есть система автоотключения “secure”, которая отключает утюг, когда он долгое время не используется, что повышает безопасность данного прибора и способствует экономии электроэнергии. При первичном подключении утюга система автоматического отключения активируется только спустя 2 минуты, для того чтобы дать прибору достичь выбранной температуры. По истечении этого времени, если утюг находится в вертикальном положении, на пятке, и не движется в течение 8 минут или находится в горизонтальном положении, на подошве или на боку, и не движется в течение 30 секунд, система безопасности автоматически отключает утюг, и световой индикатор начинает мигать.Эта система выполнена на базе ШИМ и датчика положения, и находится в ручке утюга на плате TB110SREV1.0 Естественно такой «понт» снижает надежность устройства с его перегревами, обливаниями водой и прочим. В результате получается вот что:

Сам нагревательный элемент утюга и терморегулятор спустя некоторого срока эксплуатации был забит пылью (стоял на полу в углу), но был исправен и выглядел как-то так:

Пришлось его «искупать». Внутри было много грязи и ржавчины, от которой иногда на одежде появляются желтые пятна. Для предотвращения этого все утюги необходимо периодически чистить.

Плату защиты в интернете найти не удалось. Судя по комментариям, цена её в районе стоимости нового утюга, который сейчас стоит порядка 100$. Поэтому пришлось восстанавливать. Сначала отмыл плату от окислов и ржавчины. Чисто отмыть не удалось, так как использовал для этого не Contact Cleaner FALCON 530 и прочие «отмывалки», а то, что попалось под руку – виски Johnnie Walker Black Label. Затем пропаял и прозвонил все силовые контакты и нашел причину неисправности – была оборвана дорожка на плате в трудном месте, пришлось напаять сверху провод и всё заработало. Забыл только фото сделать готового изделия.

Как правильно и аккуратно разобрать утюг BOSCH Sensixx’x DA50 нашел в сети. Язык испанский, но всё понятно.

• Как разобрать утюг Bosch
• Как разобрать бритву braun
• Как отремонтировать утюг

• – «прозвонка»;
• – набор отверток;
• – нож;
• – пилочка для ногтей.

• Ремонт электрического утюга
• как разобрать утюг braun

Проследите, чтобы напряжение сети подходило к техническим характеристикам вашего утюга.

Лучше всего гладить вещи на специальной доске или просто ровной и твердой поверхности, накрытой прочной тканью, устойчивой к высоким температурам.

Поверхность вашего устройства должна быть чистой. В случае загрязнения воспользуйтесь содой.

Не гладьте грязное белье, иначе пятна могут въесться под высокой температурой еще сильнее. Лучше вещь еще раз застирать.

Легче всего разглаживаются вещи немного недосушенные после стирки. В противном случае, используйте пульверизатор.

Гладьте белье вдоль, так оно лучше сохранит свою форму.

Пока вы раскладываете вещи на доске, поставьте утюг в сторону. Стоять он должен вертикально, не прислоняясь горячей поверхностью ни к чему. Не оставляйте даже только что отключенный утюг на вещах, вы можете прожечь на них дырку.

Важно правильно соблюдать режим глажки для разных типов материала. Так, например, шелк гладится чуть теплым утюгом, при этом ткань должна оставаться немного влажной

При глажке хлопка и льна выставьте максимальную температуру на устройстве. Шерсть же проглаживать следует через влажную ткань типа марли. Бархат и велюр и вовсе гладят на весу почти остывшим утюгом. Лучше совсем не гладить наклеенные принты и кружева. А для объемных рисунков на ткани температуру утюга лучше убавить.

Не забудьте выключить утюг по окончании глажки. Убрать его на свое место (скажем, в шкаф) можно только тогда, когда он полностью остыл.

как принцип работа утюг

Система разбрызгивания пара

Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими бортами (подойдет сковорода или противень) наливаете воду и уксус (обычный, столовый без красителей). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.

Очищение отверстий для выхода пара на утюге

Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.

Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.

Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.

https://youtube.com/watch?v=iB0XRbpyo14

Несмотря на кажущуюся простоту утюга, разобрать его не всем хозяевам под силу. Все дело в многочисленных крепежных элементах, спрятанных под декоративную отделку. Чтобы ничего не сломать при разборке утюга, необходимо проявить спокойствие и догадливость. Полностью разобрав утюг, становится возможным устранить многие простые неполадки.Рассмотрим последовательность разборки современного утюга на примере модели VES 1616. Утюг должен быть холодный и без воды.

В торцевой части утюга имеется «хитрый» винт, для отворачивания которого потребуется плоская отвертка с прорезью посередине. Такую прорезь можно сделать в обычной отвертке надфилем или болгаркой.

Следующие шурупы спрятаны под кнопками подачи воды. Кнопки легко снимаются, если надавить на них в передней части. Задняя часть кнопки поднимается, и ее можно вынуть их корпуса утюга.

Теперь необходимо отвернуть верхние два шурупа и снять верхний элемент.

Далее выкручиваем еще 3 винта и демонтируем рычажок, регулирующий подачу воды.

Теперь снимаем заднюю крышку, где уже вывернут «хитрый» винт, и откручиваем 2 шурупа в верхней части утюга.

Поддев отверткой верхнюю часть ручки, располовиниваем ее.

Далее поддеваем регулятор нагрева и демонтируем регулятор и нижнюю часть ручки.

Теперь видны 3 винта, которые крепят «аквакорпус» к платформе. Выкручиваем их, отсоединяем трубочку, по которой вода подается к «подошве» и снимаем корпус для содержания воды.

Осталось выкрутить еще 3 винта и выполнить последний демонтаж элемента.

Теперь при помощи пылесоса с узкой насадкой, очищаем все от накопившейся пыли.

Уже после этого некоторые неполадки утюга устраняются. А далее, вооружившись тестером, можно «прозвонить» нагревательный элемент, проводку, провести визуальный осмотр и т.д.Все крепежные элементы и мелкие детали утюга удобно класть в коробочку.

Сборка утюга производится не спеша в обратной последовательности.

Терморегулятор

Регулятор температуры подошвы – важнейший узел утюга и один из наиболее подверженных поломкам; представляет он собой механическое триггерное устройство, приводимое в действие биметаллической пластиной. Никаких «магнитиков, как в регуляторе холодильника» в терморегуляторе утюга нет. Как и в терморегуляторе холодильника, там тоже механический триггер, только иной конструкции. Принцип его действия прост:

1. Деталь с подвижным контактом поджата к неподвижному перекидной пружиной. Контакты замкнуты, ТЭН греется. Степень сжатия пружины регулируется ручкой установки температуры.
2. С другой стороны подвижный контакт связан диэлектрическим штоком-толкателем с биметаллической пластиной.
3. Биметаллическая пластина, изгибаясь от нагрева, давит через шток на подвижный контакт, пока не пересилит пружину.
4. Пружина перебрасывается и размыкает контакты.
5. ТЭН выключается, подошва утюга с биметаллической пластиной остывают.
6. Биметаллическая пластина выпрямляется. Когда ее давление достаточно ослабнет, пружина перебрасывается обратно и возвращает регулятор в исходное состояние.

ТЭН снова нагревается, цикл повторяется.В старых утюгах и части новых терморегулятор собран по схеме со свободным коромыслом (поз. 1 на рис.):

Схемы устройства терморегуляторов утюгов

Ее недостатки – 2 пары контактов, подверженных пригоранию, и большой гистерезис, т.е. разница температур срабатывания и возврата регулятора. Поэтому в регуляторах со свободным коромыслом всегда есть юстировочный винт под ручкой, который покручивают, если утюг греет слишком сильно (закрутить на 1-2 оборота) или слабо (выкрутить на столько же). Для доступа к калибровочному винту нужно снять ручку регулировки температуры. Она сидит на оси на трении, но удерживается в корпусе лапками с упорами, см. рис. справа. Чтобы снять ручку, ее нужно повернуть на минимум до упора (за первую точку) и потянуть вверх.

Ручка регулировки температуры утюга

Большинство современных утюгов снабжаются унифицированным терморегулятором с двойным подпружиниванием, поз. 2: он срабатывает очень четко и почти никогда не требует подрегулировки в процессе эксплуатации. Слабые его места, во-первых, как и в пред. случае, контакты, см. ниже. Во-вторых – керамический шток (обозначен голубым), который иногда трескается. Длина штока – 8 мм, и новый можно сделать из резистора МЛТ-0,5 Вт, поз. 2а. Выводы резистора обкусывают до длины 1,5-2 мм, краску смывают дихлорэтаном или ПАВ-смывкой, проводящий слой счищают наждачкой. Если сопротивление резистора более 620-680 кОм, его кое-кто ставит вместо штока как есть, краска обгорает без дыма и вони. Однако тогда подошва утюга может неприятно «щипаться» электричеством. И что гораздо хуже, сопротивление резистора с незащищенным проводящим слоем может уменьшиться в несколько раз, а ток утечки через него возрасти до опасного значения.

Как чистить контакты

Чистить подгоревшие контакты регулятора температуры утюга наждачкой, как советуют во многих источниках, не надо: они работают под большим током и после чистки шкуркой быстро опять пригорают. В регуляторах современных утюгов контакты тонкостенные штампованные, и в таком случае прогорают до дыр. Чтобы почистить контакты, нужно пилочку для ногтей обернуть вдоль смоченной спиртом замшей, просунуть между контактами и потереть, пока замша не перестанет сильно пачкаться нагаром. Альтернатива – вырезать из чернильного ластика тонкий клинышек и чистить контакты им. Затем – таким же клинышком из карандашного ластика. Напоследок – обернуть пилочку для ногтей смоченной спиртом ветошью вместо замши и снять ею налипшие частички ластика с контактов.

Проверка предохранителя

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.

Ремонт утюга: предохранитель и его прозвонка

Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.

Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.

Как отремонтировать утюг своими руками: устройство утюга

#1

Чаще всего поломки утюга происходят из-за неисправности сетевого шнура, и именно с его осмотра обычно и начинается устранение дефектов. Проводя ремонт утюга, его следует отключить от электрической сети, и для начала осмотреть внешнюю часть провода.

Ремонт утюга своими руками немыслим без отвертки, ведь если неполадок со шнуром снаружи не будет обнаружено, придется снять корпус с техники. Обычно поломка бывает на лицо: проводки отходят друг от друга, а иногда еще и выглядят подгоревшими. В таком случае человеку понадобится новый сетевой провод.

Для его установки необходимо осторожно отсоединить старый, не обрезая при этом проводки полностью. Новый шнур припаевается ко всем проводкам по очереди. Проверить его работу можно при помощи лампы или индикатора тока

Проверить его работу можно при помощи лампы или индикатора тока.

Иногда устранить поломку можно при помощи укорачивания провода на 10-15 сантиметров, как раз в том месте, где начали отходить контакты, мешающие работе прибора.

#2

Следующая проблемная область любого утюга – это регулятор температуры. Для его проверки необходимо подключить прозвонку к контактной группе терморегулятора. После того, как регулятор температуры будет прокручен, на прозвонке должна загореться соответствующая лампочка.

В том случае, если она не горит, необходимо взять наждачную бумагу и зачистить все контакты. Обычно такой способ помогает добиться желаемого результата, и при повторном подключении прозвонки, лампочка загорается. Если же этого не происходит, вполне вероятно придется менять терморегулятор.

В таком случае, необходимо обязательно проверить термопредохранитель, поскольку поломка практически со 100% вероятностью произошла из-за него.

#3

Термопредохранитель – это, пожалуй, самая ненадежная часть современного утюга. Задача данного элемента состоит в том, чтобы разъединить электрическую цепь в случае, если температура нагревательного элемента превысит нормальное значение.

Однако из-за частого перегрева термопредохранитель перегорает, а из-за этого не включается и сам утюг. Проверить его можно при помощи уже использованной ранее прозвонки. Контакты необходимо подключить друг к другу, и если лампочка не горит, то термопредохранитель следует поменять.

Сделать это не сложно, да и сам элемент схемы стоит недорого, а приобрести его можно в любом магазине техники.

#4

Не редки случаи, когда сам утюг работает, а вот система отпаривания отказывается функционировать. В большинстве случаев это происходит из-за того, что внутренние полости парообразования забились, что сказалось на функциональных возможностях утюга.

Устранить поломку можно при помощи раствора воды и уксуса. Для этого необходимо смешать 1 литр воды с 1 стаканом уксуса и перелить раствор в кастрюлю. Далее в него необходимо окунуть нагревающую часть утюга и довести воду до кипения.

Иногда система отпаривания выходит из строя из-за элементарных проблем с кнопкой. Работоспособность кнопки можно проверить при помощи прозвонки, и если она вышла из строя, ее следует заменить на новую.

#5

Самыми сложными считаются поломки, произошедшие по вине нагревательного элемента. Определить подобную неполадку несложно: обычно утюг включается, специальная лампочка загорается, свидетельствуя о нормальной работе, а вот температура нагревательного элемента при этом не повышается.

В таких случаях необходимо посмотреть, как именно ТЭН крепится к подошве утюга. Если крепеж оказывается неразъемным, то устранить поломку не получится. Даже если владелец отсоединит нагревательный элемент, прикрепить его обратно не выйдет.

Новый нагревательный элемент стоит примерно столько же, сколько и обычный утюг, поэтому лучше не мучиться и сразу же приобрести другую технику.

#6

Иногда для починки утюга, его даже не приходится разбирать, и единственное, что нужно сделать – это осмотреть корпус на наличие внешних повреждений. Так, например, если на корпусе утюга имеются серьезные вмятины или трещины, речь может идти о внутреннем повреждении деталей в результате сильного удара.

Устранить такую поломку может только профессионал, так как потребуется замена нескольких мелких деталей. Тревожным признаком считается оплавление корпуса или появление желтоватых, черных пятен рядом с сетевым проводом. Обычно данный признак говорит о выходе из строя контактов.

Починить утюг самостоятельно и в домашних условиях возможно, но для этого необходимо работать осторожно и грамотно, не усугубляя возникшую проблему
