Настройка арматуры унитаза: как правильно отрегулировать водосливное устройство

Замена поплавка унитаза

Перед приобретением новой конструкции нужно изучить тип имеющейся сливной системы. Чтобы установить элемент, нужно перекрыть подачу воды.

При отсутствии навыков для самостоятельно выполнения процедуры лучше обратиться к сантехнику.

Правила выбора

При выборе поплавка нужно учитывать напор воды

При поиске подходящего варианта необходимо учитывать качество и мощность подачи воды.

Выделяют 4 разновидности сантехнических гидроклапанов:

• для слабого напора;
• среднего;
• максимального;
• клапан-стабилизатор.

Демонтаж старого поплавка

Пошаговый алгоритм демонтажных работ:

• перекрывается вентиль, прекращающий подачу жидкости;
• с него снимается верхняя крышка;
• из емкости сливается вся вода;
• разводным ключом отворачивается трубка и извлекается проблемная деталь.

На этом демонтаж старого изделия завершен.

Установка нового поплавка

Процедура производится по следующей схеме:

• проверяется запорный клапан, при необходимости очищается от скопившейся грязи;
• на место неисправной детали устанавливается новая;
• возобновляется подача воды;
• регулируется окончательное положение.

Нормализация расхода жидкости и устранение течи проводится регулировкой положения детали:

• для снижения потребления воды элемент размещается ниже – он будет быстрее всплывать, перекрывать клапан и останавливать подачу;
• при непрерывном поступлении жидкости причина заключается в неплотном перекрытии слива герметизирующей прокладкой, для увеличения ее веса достаточно подвесить любой груз.
• поднятие поплавка позволит увеличить объем поступающей воды.

Общие сведения

Подводка воды к сантехнике

Подводящие работы к унитазу можно выполнить своими руками. Существуют особенности проведения работ на каждом этапе. Их необходимо учесть, чтобы быстро и правильно справиться с установкой системы.

До начала работы полностью обесточивают систему подачи воды, чтобы исключить протечки и затопления.

Для подводки к унитазу применяют резиновый способ, поверхность подводки сформирована из специальных металлических нитей. Подключение унитаза к водоснабжению таким образом гарантирует работу сантехники много лет, но по резиновой подводке должна поступать только вода из холодной системы водоотведения.

Достаточно распространенным способом подводки считается металлический, с использованием гофротрубы. Гофрированная труба создается из сверхпрочного материала, все элементы конструкции изготавливаются из нержавейки, которая не поддается образованию коррозии. Таким способом легко и качественно можно подвести воду к сантехнике.

Разные способы подводки

Каждая модель унитаза имеет особенности конструкции, поэтому отличается способом подводки к бачку, которые снабжены в зависимости от типа различными элементами в отдельных местах. Бачок может крепиться к подошве унитаза, либо быть навесным, либо скрытым, тогда его надо крепить к стене, либо прятать за фальш-стеной. Подводку любого типа унитаза возможно выполнить самостоятельно, главное, заранее определиться с подходящим видом подводки.

Для начала измеряют сечение шланга, расстояние между трубопроводом и унитазом. Определяют тип подвода воды к бачку, в какой части емкости расположено отверстие для трубки, учитывают резьбу внутреннюю либо наружную, и показатель водяного давления в трубах. Чтобы не прибегать к установке переходников, необходимо помнить о соответствии резьбы сантехники с резьбой на штуцерах. Подводку лучше брать из пластика или силумина.

Если собрано достаточно информации об изделии и особенностях монтажных работ, то правильный выбор подводки сделать легко.

Это интересно: Чугунные поддоны для душа — плюсы и минусы материала

Виды установки сливных бачков

Если вам надо выяснить, как починить бачок унитаза, это одно мероприятие. Если вы предполагаете установку нового оборудования, то вам обязательно следует знать, что существует 3 вида установки сливных бачков.

1. Бачок на полочке. Позади чаши для слива находится предназначенная для установки полочка. Именно на нее монтируется емкость. Процесс спуска жидкости осуществляется кнопкой.
2. Находящийся отдельно. Он располагается сверху на стене. Соединяется трубой. Слив происходит после воздействия на веревку или цепочку.
3. Встроенный. Всю конструкцию называют инсталляцией. Сочетается с подвесной сантехникой. Унитазная чаша крепится на поверхность стены. Сливная емкость прячется за ним в стене. Спуск жидкости осуществляет кнопка, которая выводится на стену.

Тонкости выбора унитаза

Не будем углубляться в дизайнерские нюансы – подбор цвета и формы фаянсового друга, а также и другой необходимой сантехники, каждый осуществляет на свой вкус. А вот разобраться в том, какой именно тип тандема «унитаз – сливной бачок» окажется наиболее удобным для собственноручной установки, просто необходимо.

Рассмотрим самые распространенные по типу монтажа разновидности сливного бачка.

Компакт – сливной бачок, который располагается непосредственно на специальном выступе унитаза и после установки составляет с ним практически единое целое. Для тех, кто не может похвастаться сантехническим образованием, такая схема компоновки является наиболее предпочтительной, так как в этом случае сборка максимально проста.

Самая удобная для самостоятельного монтажа разновидность сливных бачков. К преимуществам этого типа относятся также цена и разнообразие моделей

Встроенный (скрытый) бачок для подвесного или напольного унитаза. Устанавливается в специальную нишу или прячется за фальшь-стеной. В принципе, сам монтаж не слишком сложен, так как в комплекте идет специальная опорная рама – инсталляция, к которой и крепятся основные детали.

И все же для ее точной подгонки необходимы некоторые дополнительные навыки и повышенная внимательность. К тому же потом нужно будет еще и закрывать все оборудование декоративными материалами, что также требует дополнительных сил и средств.

В случае покупки системы подобного типа вам самостоятельно придется не только устанавливать полный комплект – каркас, бачок, унитаз и коммуникации, но и закрывать раму декоративными панелями

Навесной или автономный сливной бачок. Крепится отдельно от унитаза на стене и соединяется с ним с помощью дополнительной перепускной трубы.

Длина этой трубы может быть совсем небольшой, что позволяет использовать современную арматуру (внутреннюю начинку) бачка и пользоваться для спуска воды небольшим рычажком или привычной кнопкой вместо советской цепочки с ручкой. Однако установка такого бачка требует достаточно много сил, умений и времени.

Несмотря на наши еще советские воспоминания, автономные сливные бачки могут быть не менее удобными и красивыми, чем современные. Модернизированная арматура позволяет пользоваться самыми последними новинками, а возможность выбрать любую длину перепускной трубы значительно расширяет функционал

Следует также заметить, что по финансовым затратам первый вариант будет самым выгодным – все необходимое уже идет в комплекте покупки. Следует только проверить наличие всех составляющих.

А вот в третьем и особенно во втором случае необходимы средства на дополнительные детали, причем далеко не факт, что их можно докупить в том же магазине, где выбрана основная сантехника.

Перед покупкой новой сантехнической емкости для замены внимательно изучите ее состояние. Не исключено, что достаточно провести ремонт сливного бачка. Для его выполнения в большинстве случаев емкость тоже придется снимать и затем ставить обратно.

Виды запорной арматуры

Принцип работы обычного бачка не сложен: в нем имеется отверстие, через которое вода поступает, и место сброса воды в унитаз. Первое закрыто специальным клапаном, второе — заслонкой. При нажатии на рычаг или кнопку заслонка поднимается, и вода, полностью или частично, поступает в унитаз, а затем — в канализацию.

После этого заслонка возвращается на место и перекрывает точку слива. Сразу же после этого срабатывает механизм сливной арматуры, который открывает отверстие для поступления воды. Бачок заполняется до определенного уровня, после чего впускное отверстие перекрывается. Подача и перекрытие воды регулируются с помощью специального клапана.

Различают раздельную и совмещенную конструкцию запорной арматуры.

Раздельные и совмещенные варианты

Раздельный вариант используется уже многие десятилетия. Он считается более дешевым и простым в ремонте и настройке. При такой конструкции заливной клапан и заслонку устанавливают по отдельности, они друг с другом не связаны.

Для управления поступлением и отключением воды используют поплавковый датчик, в роли которого иногда используется даже кусок обычного пенопласта. Для сливного отверстия помимо механической заслонки может быть использован воздушный клапан.

В качестве рычага, поднимающего заслонку или открывающего клапан, может использоваться веревка или цепочка. Это характерный вариант для моделей, выполненных в ретро-стиле, когда бачок ставят довольно высоко.

В компактных моделях унитазов управление чаще всего осуществляется с помощью кнопки, которую нужно нажать. Для лиц с особыми потребностями может быть установлена педаль, которую нажимают ногой, но это редкий вариант. В последние годы очень популярны модели с двойной кнопкой, которые позволяют опустошить бачок не только полностью, но и наполовину, чтобы сэкономить часть воды.

Раздельный вариант арматуры удобен тем, что и ремонтировать, и настраивать отдельные части системы можно по отдельности.

Арматура совмещенного типа используется в сантехнике высокого класса, здесь слив и поступление воды связаны в общую систему. Такой вариант считается более надежным, удобным и дорогим. Если этот механизм сломается, для ремонта понадобится полностью демонтировать систему. Настройка также может вызвать некоторые сложности.

Материалы для изготовления устройств

Чаще всего арматуру для унитаза выполняют из полимерных материалов. Обычно чем такая система дороже, тем она надежнее, но четких гарантий этот метод не дает. Встречаются и подделки известных брендов, и вполне надежная и недорогая продукция отечественного производства. Рядовому покупателю остается только постараться найти хорошего продавца и надеяться на удачу.

Арматура из бронзы и латунных сплавов считается значительно более надежной, а подделать такие устройства гораздо сложнее. Но и стоимость этих механизмов будет значительно выше, чем у пластиковых изделий. Металлическая начинка обычно используется в сантехнике элитного класса. При правильной настройке и монтаже такой механизм бесперебойно функционирует в течение многих лет.

Место подачи воды

Важный момент — место поступления воды в унитаз. Она может осуществляться сбоку или снизу. Когда вода заливается из бокового отверстия, она производит некоторое количество шума, не всегда приятного окружающим. Если же вода поступает снизу, это происходит практически бесшумно. Нижняя подача воды в бачок характерна скорее для новых моделей, выпущенных за рубежом.

А вот традиционные бачки отечественного производства обычно имеют боковую подачу воды. Преимущество этого варианта состоит в относительно низкой цене. Различается и монтаж. Элементы нижней подачи воды можно установить в бачке еще до его установки. А вот боковая подача монтируется лишь после того, как бачок установлен на чаше унитаза.

Особенности внутреннего устройства

В основу смывного бачка для унитаза включены 2 системы – система автоматического набора воды и механизм слива воды. Если знать принцип работы той и другой системы, то несложно устранить возникшие неполадки. Чтобы было легче понять механизм работы смывного бачка, следует для начала ознакомиться со схемой старых бачков для унитаза, поскольку их системы более понятные и более простые, по сравнению с современными механизмами.

Утройство старого бочка

Бачки старых конструкций состоят из элементов подачи воды в бачок, а также устройства слива. В механизм подачи воды включен впускной клапан с поплавком, а в систему слива-рычаг и груши, а также спускной клапан. Существует еще и специальная трубка, функции которой заключаются в том, чтобы удалить излишки воды в бачке, не используя сливное отверстие.

Нормальная работа всей конструкции зависит от надежной работы элементов подачи воды. На изображении ниже можно более детально рассмотреть схему автоматической подачи воды. С поплавком соединяется впускной клапан с помощью фигурного рычага. Один конец этого рычага соединен с поршнем, который либо перекрывает воду, либо открывает воду.

Устройство поплавкового механизма

Когда вода в бачке отсутствует, то поплавок находится в крайнем нижнем положении, поэтому поршень находится в отжатом положении и через патрубок вода поступает в бачок. Как только поплавок поднимется и примет крайнее верхнее положение, то поршень сразу же перекроет подачу воды в бачок.

Эта конструкция достаточно простая, примитивная, но эффективная. Если частично выгнуть фигурный рычаг, то можно отрегулировать уровень набора воды в бачке. Недостаток механизма заключается в том, что система достаточно шумная.

Сливается вода из бачка с помощью другого механизма, который состоит из груши, перекрывающей сливное отверстие. С грушей соединяется цепочка, которая в свою очередь связана с рычагом. Надавив на этот рычаг, груша поднимается вверх и вода тут же вытекает из бачка. Когда вся вода вытечет, груша опустится вниз и снова перекроет сливное отверстие. В этот же момент поплавок опускается в крайнее положение, открывая клапан подачи воды в бачок. И так каждый раз, после слива воды из бачка.

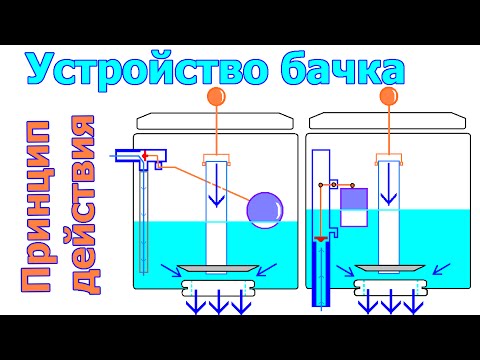

Устройство бачка унитаза | Принцип действия

Watch this video on YouTube

Устройство современных моделей

Бачки, у которых нижняя подводка воды к бачку, издают меньше шума. Поэтому можно смело говорить о том, что это более современная версия устройства. Впускной клапан спрятан внутри бачка, представляющей конструкцию в виде трубки. На фото внизу это серая трубка, которая соединена с поплавком.

У стройство современного бачка

Работает механизм так же, как и в старых системах, поэтому, когда поплавок опущен, то клапан открыт и вода поступает в бачок. Когда вода в бачке достигла определенного уровня, то поплавок поднимается и блокирует клапан, после чего вода уже не может поступать в бачок. Система слива воды так же работает по той же схеме, поскольку клапан открывается при нажатии на рычаг. Система перелива воды функционирует аналогичным образом, но трубка выведена в то же отверстие для слива воды.

Сливные бачки с кнопкой

Несмотря на то, что в качестве рычага в этих конструкциях бачков используется кнопка, механизм впуска воды не претерпел серьезных изменений, а вот система слива несколько другая.

С кнопкой

На фото представлена подобная система, которая в основном применяется в отечественных конструкциях. Считается, что это достаточно надежная и не дорогая система. У импортных сливных бачков используется несколько иной механизм. Как правило, у них практикуется нижняя подача воды и другая схема устройства слива/перелива, о чем можно увидеть на фото ниже.

Импортная арматура

Существует несколько вариантов подобных систем:

• С одной кнопкой.
• Вода сливается после нажатия, при этом слив прекращается после повторного нажатия.
• С двумя кнопками, отвечающими за разное количество выпускающей воды в сливное отверстие.

И хотя механизм работает совсем по-другому, его принцип работы остается такой же. В этой конструкции нажатием на кнопку блокируется слив, при этом стакан поднимается вверх, а стойка остается в самой конструкции механизма. Именно в этом и заключаются отличия в самой конструкции механизма. Регулируется слив с помощью специальной поворотной гайки или особого рычажка.

Сливной механизм для керамического бачка производство Alca Plast,модель A2000

Watch this video on YouTube

Монтаж бачка на полочке

Сейчас это самый распространенный вариант компоновки. Здесь емкость устанавливается на сам унитаз через специальную прокладку.

Процесс следует начинать именно с накладки резиновой манжеты. Эту прокладку необходимо подбирать как можно лучше. От ее качества зависит срок службы. При использовании некачественной резины через какое-то время она рассохнется и будет проникать вода.

Обращаем внимание! Прокладка должна быть произведена из эластичной резины или ей подобного материала. Если она приобретается отдельно, то проверяйте правильность формы.. Поверхность полки не должна иметь каких-либо дефектов

Манжет после укладки должен максимально плотно прилегать отверстию полочки и бачку. Для того, чтобы исключить возможность появления протечки, манжет желательно обработать слоем герметика. Это также поможет зафиксировать резинку во время монтажа

Поверхность полки не должна иметь каких-либо дефектов. Манжет после укладки должен максимально плотно прилегать отверстию полочки и бачку. Для того, чтобы исключить возможность появления протечки, манжет желательно обработать слоем герметика. Это также поможет зафиксировать резинку во время монтажа.

Затем обратите внимание на боковые отверстия бачка. Проверьте правильность их совпадения с теми, которые находятся на полочке

Они необходимы для установки крепежных болтов. Они же должны обладать уплотнительными прокладками.

Отверстия необходимо совместить и вставить болты. Подходящим рожковым ключом аккуратно затяните их. Не забывайте про установку прокладок с обеих сторон. Если упустить их монтаж, то можно получить раскол или протечку.

После фиксации емкости можно приступать к монтажу сливной арматуры. Весь процесс представлен на изображении. Подробная инструкция по сборке также должна быть в прилагаемой инструкции.

Обращаем внимание! Подключаемый шланг для подачи воды тоже должен обладать резиновой прокладкой. При ее отсутствии будут наблюдаться протечки.. После закрепления всех элементов сливного механизма можно подавать воду

Сразу проверяйте процесс подачи воды. Если возникают сомнения, то проведите регулировку поплавкового крана

После закрепления всех элементов сливного механизма можно подавать воду. Сразу проверяйте процесс подачи воды. Если возникают сомнения, то проведите регулировку поплавкового крана.

Установка и настройка арматуры

После установки унитаза на отведенное место и последующего соединения унитаза с системой канализации следующим шагом является установка арматуры сливного бачка: видео, предлагаемое в качестве небольшой инструкции, поможет правильно провести эту работу.

Монтаж арматуры бачка унитаза

Рассмотрим технологию монтажа арматуры унитазного бачка:

Правила установки арматуры в сливной бачок

1. Поставить на сливной механизм резиновую прокладку.
2. Установить механизм в бачок, прикрутить пластмассовой гайкой.
3. На крепежные болты надеть пластмассовые или железные (в зависимости от комплектации) шайбы и резиновые прокладки. Вставить болты в отверстия. С другой стороны надеть пластмассовую шайбу и закрутить гайку.
4. Надеть на пластмассовую гайку уплотнительное кольцо из резины. В случае использования нового кольца герметизация не требуется. Если же использовалось кольцо уже побывавшее в употреблении, следует тщательно промазать все соединения герметиком.

Установка бачка с арматурой на унитаз

1. Установить на площадку унитаза бачок и закрепить его гайками.
2. Закрепить заполняющий механизм. Присоединить рукав от трубы водопровода.
3. Поставить на место крышку бачка. Прикрутить кнопку слива.

На этом можно считать, что установка арматуры сливного бачка закончена.

Установка крышки бачка и кнопочного узла

Регулировка арматуры

Установка унитаза и сливного бачка не должна вызвать больших затруднений. Но в некоторых случаях может понадобиться дополнительная настройка арматуры унитаза. Итак, для регулирования высоты сливного клапана:

1. От трубы перелива отсоединить тягу.
2. Отжать фиксатор стакана.
3. Переместить вниз или вверх стойку.

Регулировка уровня воды в бочке осуществляется следующим образом:

1. Отрегулировать положение стакана – поднять или опустить его по направляющей, оставляя расстояние от верха стакана до верхней кромки бачка не менее 45 мм.
2. Установить переливную трубку выше максимального уровня воды на 20 мм и ниже верхнего уровня стойки на 70 мм.

Для настройки малого смыва поплавок малого смыва следует переместить вниз или вверх относительно трубки перелива. Как настроить полный смыв? Переместите заслонку (вверх или вниз) относительно стакана.

Правила регулировки арматуры сливного бачка унитаза

Регулировка арматуры унитаза на полный или малый слив подразумевает, что перемещение поплавка или заслонки вниз увеличивает расход сливаемой воды.

Монтаж арматуры сливного бачка с нижней подводкой предполагает подсоединение подводной трубы. Арматура такого вида бывает с двумя типами колонки для слива: оснащенная кнопкой или же штоком.

Вода в устройстве, оснащенном кнопкой, спускается при ее нажатии. Спуск жидкости осуществляется автоматически. В том же самом режиме вода спускается и в механизме со штоком. Только в этом случае вместо кнопки используется рукоятка, которую следует вытянуть вверх до конца, а затем отпустить.

Современные бачки предполагают наличие кнопки, так как вид у нее более эстетичный. Для того чтобы кнопка не выступала над его поверхностью, отверстие должно быть не меньше 40 мм. Такой размер рассчитан для круглых механизмов. Встречаются устройства на основе овальной кнопки с двойным пуском воды, а также качающейся кнопки. Есть механизмы и в форме прямоугольника.

Устройство и принцип действия

В современном уровне конкуренции производители стараются предложить потребителю максимальный выбор. Это касается и бачков. Отличия будут состоять в используемом материале, качестве реализации, цене. Для того, чтобы понять, как отрегулировать бачок унитаза или установить новый в первую очередь следует разобраться с его устройством.

Основа работы у всех будет одинакова. Различия будут в конструкции бачка. Они могут быть следующими:

• Один режим работы – одна кнопка;
• Оборудован механизмом двухрежимной работы – две кнопки.

Бачок с одной кнопкой подразумевает выпуск сразу всего объема воды. Наличие двух кнопок и 2 режимов работы обеспечивает значительную экономию воды. Они позволяют при сливе спускать лишь половину объема. При такой конструкции имеется две кнопки. Большая будет спускать всю воду, а маленькая – частично.

Процесс сброса воды тоже может быть выполнен по-разному. Здесь различаются способы передачи усилия клапану, который закрывает сливное отверстие.

Разной может быть схема смыва жидкости.

• Прямой смыв. Вода из бачка сливается сразу в унитаз. Не меняет направления движения.
• Обратный смыв. Во время смыва жидкость изменяет направление движения. Является более эффективным, но более шумным.

Если вы знаете устройство бачка, то без проблем разберетесь, как починить бачок унитаза. Давайте теперь рассмотрим принцип действия и конструктивные элементы. Существует две фазы работы:

1. Процесс набора необходимого количества воды;
2. Непосредственно смыв.

Устройство сливного бачка будет похоже на обычный гидравлический затвор. Основными элементами выступают запирающий элемент, поплавок и система рычагов. Нажимая на кнопку, мы воздействуем на рычаги. Они поднимают закрывающий сливное отверстие запор. В итоге вода подается в сливную раковину унитаза.

С наружной конструкцией все просто. В ней всего 3 элемента – бачок, крышка, кнопка слива. Сложнее дело с внутренней частью. Она включает в себя следующее:

• Поплавковый кран. Контролирует наличие и уровень воды. Он включает в себя поплавок, его рычаг. В корпусе крана имеется прокладки, поршень, накидная гайка для подключения шланга подачи воды.
• Груша. Резиновый элемент, перекрывающий сливное отверстие.
• Сливная арматура. Передает усилие от кнопки к груше.

Для того, понять, как собрать бачок нужно понять принцип действия сливного механизма. Он следующий. При нажатии кнопки система рычагов передает движение резиновому клапану (груше). Он поднимается, освобождая проход воде вниз. Уровень воды падает. Одновременно опускается поплавок, открывая кран подачи воды. Емкость наполняется до определенного уровня. Поплавок понимается и закрывает кран.

Для плавной и слаженно работы при установке необходимо провести регулировку и фиксацию поплавка в подходящем положении. Выяснить необходимую позицию просто.

• Вода поступает больше необходимого количества. Поплавок опускаете ниже.
• Недобор воды говорит о необходимости поднятия поплавка.

Виды и устройство арматуры

Запорная арматура отличается устройством и принципом действия механизма слива воды из бачка в чашу унитаза. Наиболее распространены следующие виды конструкций:

вытяжная (штоковая) схема реализации сливного механизма. Несмотря на то, что это устройство старого типа,  оно по-прежнему остается надежной и все еще распространенной конструкцией. Смывная система срабатывает от подъема штока, перекрывающего сливное отверстие;

Бачок с вытяжным механизмом

кнопочная система, производится в трех модификациях:

• модели, сливающие всю воду в бачке;
• двухкнопочная водосливная арматура, обеспечивает дозированный расход воды;
• модификации, позволяющие регулировать подачу одной кнопкой.

Заметим, что кнопочная конструкция наиболее распространенная, например, она установлена на моделях Vidima Сириус Комфорт, Roca, Wirquin, Oliveira, Cersanit, Jika, Iddis, Hybner

Арматура кнопочного типа Smart

Механизм, оснащенный пневмоприводом, при помощи которого осуществляется слив. Как правило, все части такого устройства изготавливаются из антивандального материала, поэтому сантехника может быть установлена не только в домах, а и общественных учреждениях.

Арматура с пневмоприводом

Особенность такого механизма заключается в том, что для его срабатывания не требуется прикладывать больших усилий. Поэтому даже ребенку не составит труда им пользоваться, часто подобные модели комплектуются детским компакт сиденьем.

Рассмотрим более детально, как устроен простой механизм слива, показанный на рисунке.

Схема устройства простой сливной арматуры, установленной на бачке унитаза с боковой подводкой

Обозначения, приведенные на схеме:

• А – патрубок для подачи воды;
• В –клапан шарового типа (у некоторых моделей это латунная конструкция, но в большинстве случаев устанавливается пластиковый механизм);
• С – рычаг диафрагмы;
• D – соединяющее кольцо;
• Е – сифон;
• F – рычаг, регулирующий струю;
• G – диафрагма из пластика;
• H – пластина под диафрагму;
• J – сливная труба для подачи воды в чашу унитаза;
• K- герметичная прокладка;
• L – спица под поплавок;
• М – поплавок, регулирующий уровень заполнения бачка;
• N – аварийный водоотвод (перелив).

Устройство работает по следующему принципу:

При увеличении уровня воды поплавок (М) поднимается вверх,  когда достигнут лимит, спица поплавка (L) воздействует на клапан шарового типа (В), который перекрывает воду. После нажатия рычага (F) происходит слив, уровень воды падает, и поплавок открывает клапан поступления водопроводной воды.

Аварийный водоотвод (перелив) N не допускает переполнение, во многих современных конструкциях он встроен в сливную арматуру.

Сифон (Е) герметично закрывает сливное отверстие, не допуская утечку воды.
