Печь на отработке: описание принципа работы конструкции + советы, как изготовить своими руками по чертежам и схемам

О чем следует задуматься на предварительном этапе

Редким счастливчикам повезло иметь в своем гараже централизованную систему отопления. Такое возможно, если у вас есть место на общей придомовой крытой стоянке или гараж расположен прямо в конструкции загородного дома.

В остальных 99% стойло для железного коня расположено в гаражном кооперативе и представляет собой кирпичный или металлический бункер без всяких удобств

Следовательно, система обогрева должна быть автономной. Прежде чем рассматривать приобретение отопительного устройства, тщательно подготовьтесь. Что нужно сделать:

Гараж нужно утеплить. Просто греть железный бункер – это выбрасывать деньги на ветер в прямом смысле слова. Кирпич, металл или сэндвич – все это нуждается в дополнительном утеплении. Нужно удостовериться, что все щели надежно законопачены. Теплоизолятор лучше располагать снаружи стен, но если такой возможности нет, пойдет и внутренняя прослойка

Особое внимание следует уделить полу – это тоже большая площадь для теплопотери. Его следует застелить изолирующим материалом.Не забывайте о кровле – в противном случае все тепло уйдет через нее

Нужно предусмотреть качественную вентиляцию

Печальная статистика свидетельствует о том, что больше всего трагических случаев в гаражах происходит именно зимой. Тщательное утепление помещения не дает возможности для нормального воздухообмена. Простой прогрев машины перед выездом на несколько минут может закончиться очень печально. Что уж говорить о ситуации, когда в помещении постоянно работает котел.

Длительность работы и расход топлива

   Расход топлива в такой печи составляет примерно литр на час работы, а при использовании вентилятора наддува — до полутора литров. Если вы хотите добиться более длительной работы печи без долива масла, то можно установит рядом с ней емкость большего размера и соединить нижние части трубкой. Принцип сообщающихся сосудов сработает — жидкость в камере сгорания и дополнительной емкости окажется на одном уровне.

   Нет смысла делать камеру сгорания большой, потому что топливо в ней не прогреется до нужной температуры. Дополнительная емкость с дроссельной заслонкой поможет создать запас топлива на несколько часов горения, даже на ночь, не рискуя “перелить” или прервать подачу отработки.

Опасности, сложности, альтернативы самодельной печи на отработке

   Описанная нами конструкция обладает серьезными недостатками.

1. Самодельная печь на отработке является прибором с частично открытой камерой сгорания, и это исключает ее установку в жилых помещениях. Кроме того, ее корпус раскаляется до очень высоких температур, что тоже опасно. Вам придется строить для нее отдельное помещение и проводить тепло в дачный домик либо по воздуховоду, либо с использованием теплоносителя. Это сводит к нулю все преимущества использования отработки и простоты конструкции.
2. Подобное устройство при пожаре станет поводом для отказа в страховых выплатах — печь не сертифицирована, проверок не проходила, паспорта не имеет.
3. При попадании в резервуар печи отработки с большим содержанием воды возможное мгновенное вскипание смеси с выбросом паров — это взрыв, от которого пострадают люди и строение.
4. Использование такой печи в автосервисе или мастерской предпринимателя — источник проблем с пожарными службами, бесконечные штрафы.

Форсунки и пламенные чаши

   Более безопасный вариант конструкции — использование форсунки или чаши сгорания топлива с капельной подачей, но здесь возникает масса технологических и конститутивных сложностей. Изготовление этих узлов связано с работой очень точного современного оборудования. Форсунка должна работать при постоянном притоке сжатого воздуха, а подача топлива каплями в чащу связана с точными дозировками и подъемом отработки на высоту — над камерой сгорания.

   Пламенная чаша рассматривается как вариант создания печи на отработанном масле, но ее конструкция очень сложна в изготовлении. Без навыков такое устройство не построить. Для него придется покупать или собирать вентилятор поддува — “улитку” для закручивания потока воздуха, рассчитывать место установки. Это задача для профессионалов, но в промышленности, где есть профессионалы, она непопулярна. Там выгоднее использовать форсунку или горелку с подачей сжатого воздуха, фильтром и насосом подкачки топлива.

   Пламенная чаша с фильтрующим пористым элементом хоть и дает устойчивое экономичное горение, не может быть собрана в полностью безопасную конструкцию своими руками. Это слишком сложно. Более того, никакие инспекторы и страховщики не станут признавать такое устройство безопасным, а экспертиза обойдется невероятно дорого.

Печь на отработке промышленного изготовления

   Желающим все же воспользоваться возможностями отработки — особенно владельцам автосервисов, мастерских — лучше поискать и купить печь, работающую на отработанном масле промышленной разработки и сборки. Для обогрева производственных помещений существует более эффективный вариант с вентилятором поддува, который создает хорошие условия для перемешивания воздуха. При этом нагрев воздуха происходит в теплообменнике без попадания туда продуктов сгорания отработки.

   Любителям паллиативных решений, самодеятельности и экзотики хотелось бы посоветовать — соотносите выгоды от использования такой печи с ее ограниченными возможностями и стоимостью. Для того, чтобы самодельная печка на отработке стала безопасной и удобной, придется затратить немало труда и докупить много оборудования. Не проще ли сразу купить готовое и сертифицированное изделие, которое можно не только ставить в гараже!

   Согласитесь, что для отопления одного гаража и сарая усилия просто неадекватны! А для безопасного обогрева производства, даже самого малого, есть компактные и производители печи, нагреватели воздуха и котлы на отработанном масле. Изготовить печь на отработке самостоятельно весьма сложно и хлопотно. Ее безопасность и производительность в любом случае окажутся гораздо ниже, чем у проверенных промышленных изделий с современными горелками и даже чашами сгорания.



Горелки на отработанном масле 15 — 1500 кВт

Котлы на отработанном масле 15 — 1500 кВт

Теплогене­раторы на отработке 40 — 700 кВт

Эрзац-фитиль

Подача по каплям очень удобна даже при модернизации других систем и переводе их на отработку. Скажем, такой капельницей часто дополняют обычные «буржуйки» — примитивные металлические печки, рассчитанные на дрова. При этом отработка подается непосредственно на топливо, и получается эффект стеариновой свечи. Дрова в этом случае играют роль фитиля, а роль паров стеарина достается отработке. Увеличивается теплоотдача конструкции, расход твердого топлива заметно снижается. И с точки зрения горения масло усваивается неплохо — никакой сажи и копоти на выходе из трубы.

Из этой цепи дрова можно вовсе исключить. Роль распределяющей поверхности тогда стоит доверить кирпичной крошке. Неплохо ведет себя крошка из огнеупорного шамотного кирпича марки ША или бакора. Чуть хуже по результату — их красный керамический собрат. Также реально вместо кирпича наполнить чашу мотком шнурового асбеста. Но его поры быстро забьются и перестанут работать в оптимальном режиме. Хотя, если быть справедливым, то и кирпичной крошки хватает ненадолго — примерно день работы печи. А потом чашу следует очистить от старой крошки и заполнить свежей.

Такая фитильная система несовершенна, но позволяет легко модернизировать старые печи и перевести их на отработку. Просто на под топки ставится чаша с фитильным наполнителем, к которой подводится игла питающей системы. И все, печь начинает успешно работать на отработке.

Как сварить простую печь

Тогда тепло в большем количестве отдается в комнату, а не «выбрасывается» на улицу. Есть еще одна модернизация – изготовить железный выдвижной ящик. В него заливается масло. При такой конструкции печку проще обслуживать. На чертеже есть все необходимые размеры. Перед сборкой самодельной масляной печи необходимо правильно подобрать диаметр топливника и корпуса.

Здесь все решает объем помещения, которое необходимо отопить. Если это гараж в 3 на 6 метров, берут профиль 80х80х4 мм. Ящик для топлива делают из металла 60х60х4. С круглым металлопрокатом работать сложнее.

Пошаговая инструкция выглядит так:

1. Порежьте металл по чертежам для изготовления кожуха, выдвижного ящика, дожигателя. Если последний имеет загиб, трубку режут под углом 45 градусов.
2. У профиля меньшего типоразмера болгаркой вырезается одна стенка. К бокам привариваются заглушки. В итоге получается открытая емкость, к которой необходимо приделать ручку.
3. Конструкция сваривается. Необходимо просверлить воздушное отверстие вверху топливной камеры. Труба перфорируется. На этом работы завершены.

Следует учитывать, что нужно рассчитать количество и диаметр дырок в дожигателе. Если использовать профиль 80 на 80 мм, значит, площадь поперечного сечения будет равна 6400 квадратных миллиметров. Эту величину делят надвое

Обратите внимание на маркировку примененного сверла. Если это 8 мм, то площадь отверстия будет 50 кв.мм. Теперь 3200 нужно поделить на 50

В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать

Теперь 3200 нужно поделить на 50. В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать.

Важно, чтобы дымоход был достаточной длины. Возвышение выхода дымоотвода должно быть не менее 5 метров. Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува

В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату. Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев. Еще лучше – зашить стенку металлическим листом

Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува. В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату

Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев

Еще лучше – зашить стенку металлическим листом.

Делаем капельный отопитель

Профессионалы, которые собрали не одну «капельницу», используют старые пропановые баллоны, диаметр которых 200 мм. Подойдут и кислородные, так как их поперечное сечение – 220 мм. последние выигрывают благодаря толстым стенкам. Они долго служат, не прогорают, накапливают тепло. Труба С-10 также подойдет, если имеет стенку толщиной 5 мм. Отличный вариант долговечного корпуса – трубы из жаропрочных нержавеющых стальных сплавов, легированного хрома, молибдена или никеля (например, 15Х1МФ либо 12X18H12T) со стенкой не больше 3 мм. Однако специально закупать это сырье нецелесообразно ввиду большой себестоимости.

Технологически процесс изготовления выглядит следующим образом:

1. Изготавливают пламенную чашу, для чего используют обрезок трубы или готовые стальные емкости. Такая вытаскивается через резиновый лючок, поэтому ее не делают слишком большой.
2. В корпусе вырезают проемы, необходимые для подсоединения дымоходного патрубка и прочистного технологического лючка. Последний обрамляют и закрывают дверцей. Для крепления можно использовать болты.
3. Изготавливают дожигатель. Сразу все отверстия не делают. Обычно сверлят 2-3 нижних ряда, а остальные досверливают в процессе настройки. Если сделать сразу все, и их окажется слишком много, придется изготавливать новый.
4. Приваривают крышку с воздуховодом и фланцем. Последний необходим для монтажа вентилятора. Подсоединяется устройство топливоподачи. Здесь поможет фото и видео инструкции.

Теперь собирают все узлы и подсоединяют электропроводку. Конструкция будет более устойчивой, если изготовить металлическую раму. Для этого подойдет тяжелый металлический профиль.

Правила эксплуатации

Печь на отработке

Печи на отработке относятся к устройствам с повышенной пожароопасностью, поэтому при ее установке и эксплуатации следует соблюдать следующие правила:

1. Буржуйка не должна располагаться на сквозняке
2. В забитой сажей печи вероятность выплеска кипящего масла очень высока. Поэтому подобные конструкции требуют регулярной чистки
3. Заполнять камеру маслом полностью во избежание выплескивания его при нагревании строжайше запрещено – его заливают лишь на 2/3, а еще лучше на половину бака, чтобы оставалось достаточно места для образования паров
4. Долив топлива в процессе работы печи также запрещен
5. Нельзя использовать масла с примесью других веществ, а также бензин или дизельное топливо. Может произойти взрыв
6. Расстояние между буржуйкой и стеной – не менее 0,5 м
7. Устанавливать ее допускается только на металлический лист или пол из бетона
8. Если стены помещения обиты горючим материалом, в районе расположения печи их требуется дополнительно обшить листовым металлом. Это также поможет перенаправить поток теплого воздуха в помещение и увеличить КПД устройства
9. Не следует хранить в кочегарке любые легко возгораемые предметы или вещества

Автор следующего ролика до тонкостей изучил весь процесс изготовления подобных конструкций и с удовольствием делится собственными наработками со своими подписчиками.

https://youtube.com/watch?v=GBxHKPlkty4

ВИДЕО: Печь на отработке своими руками.

Печь на отработке: виды, устройство, чертежи, инструкция по изготовлению своими руками (Фото & Видео) +Отзывы

7.3 Total Score

Печь на отработке

Удобство

7

Эффективность

8

Безопасность

7

Оценки покупателей: Будьте первым!

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
2. Капельная печь на отработанном масле с закрытым дожигателем;
3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

• для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
• вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
• высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
• неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

• перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
• топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
• для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
4. Топливоподача и мощность агрегата поддается регулировке.
5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Технология выполнения печи

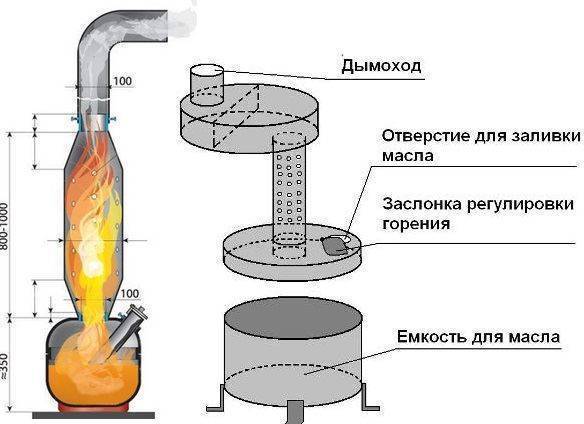

Чертеж печи, работающей на отработанном масле, приведен на рисунке.

Чертеж печи на отработанном масле

1. Изготовление нижней камеры. Камера первичного сгорания в такой печи совмещена с топливным баком. Она представляет собой круглый бак с крышкой, в крышке выполнены отверстия для залива масла и для трубы, являющейся второй камерой печи. По указанным на рисунке размерам вырезают детали нижнего бака, зачищают края болгаркой и сваривают их. Стенки удобнее сделать из обрезка трубы. Приваривают к стенкам бака дно из листового металла, ножки из уголка. Вырезают крышку с отверстиями: отверстие 100 мм по центру и 60 мм ближе к одному из краев. Крышка может быть съемной – это облегчит очистку бака и транспортировку печи.
2. В отрезке трубы диаметром 100 мм и длиной около 360 мм сверлят отверстия для подачи воздуха. Их диаметр должен составлять примерно 1/10 диаметра трубы, в данном случае на рисунке приведен размер 9 мм. Отверстия должны располагаться равномерно по окружности и высоте трубы.
3. Трубу приваривают к крышке нижнего бака, соблюдая перпендикулярность. Также на крышке выполняют воздушную заслонку, она может держаться на заклепке или болтовом соединении. Диаметр отверстия под заслонку – 60 мм. Через это же отверстие производят залив масла и розжиг печи.
4. Верхний бак выполняют аналогично нижнему. Стенки бака также удобно выполнить из трубы 355 мм. В пластине, играющей роль дна, выполняют отверстие 100 мм, смещенное к одному из краев дна. С нижней части к отверстию приваривают небольшой отрезок трубы диаметром 110 мм – он служит для надевания на перфорированную камеру сгорания газов.
5. Крышка верхнего бака подвергается воздействию наиболее высоких температур, поэтому ее лучше выполнить из металла 6 мм. В верхней крышке делают отверстие для дымовой трубы, его располагают со стороны, противоположной отверстию в дне камеры. Между ними к верхней крышке приваривают отсекатель – перегородку из толстого металла. Располагать отсекатель нужно ближе к дымовому отверстию.
6. Сверху к крышке приваривают дымовую трубу, которую позже подсоединяют к дымоходу. Для придания конструкции жесткости между нижней и верхней камерой приваривают распорку из уголка или трубы диаметром 20-32 мм. Саму печь можно окрасить высокотемпературной краской по металлу.

Устройство с верхней капельной подачей топлива

Печь с плазменной чашей

Масляная печь на отработке с топливной камерой, расположенной внизу, конструктивно гораздо проще. Несущественным в этом случае является также соотношение размеров верхней и нижней камер. Однако КПД подобных устройств невелик.

Увеличить его позволяет обустройство верхней подачи топлива. Подобные печи на отработке называют капельными. Подаваемое по небольшой трубке из нержавейки диаметром 8-10 мм топливо попадает в них на разогретую чашу и, полностью сгорая, выделяют гораздо больше тепла. Определить это можно по цвету пламени – в них оно не желтое, а бело-голубое. Капельные печи имеют и иное название – печи с плазменной чашей. Для увеличения тяги агрегат лучше снабдить наддувом – вентилятором, соединенным с воздуховодом.

Принципиальное отличие есть в конструкции подобных печей на отработке капельного типа – перфорированная труба в них находится внутри корпуса. По этой причине устройства считаются более безопасными. Плазменную чашу можно изготовить из обрезка трубы или стальной толстостенной емкости. Слишком высоким поддон делать не стоит – при чистке печи чаша должна легко выниматься.

Некоторые мастера, не заморачиваясь, подачу топлива делают одноступенчатой. Но подобные устройства очень опасны – питающая трубка, расположенная близко к печи, сильно нагревается. Плюс поступление топлива будет нестабильным – нагретое масло будет разжижаться и капать быстрее. Да и случайно до упора открытый вентиль может стать причиной пожара.

Более усовершенствованной является двуступенчатая подача, при которой предусматривается предохранительный поплавковый клапан. Капиллятор в таких устройствах делают обязательно дозирующим.

Подача капельная в печи

В капельных печах также есть возможность более четкой регулировки подачи воздуха. Для этого в трубе количество отверстий и диаметр постепенно уменьшают по высоте. В нижнем ряду их можно заменить вертикальными прорезями. В этом случае кислород в камеру сгорания будет поступать точными порциями в соответствии с потребностями горящих газов.

Чтобы сделать легкую печь более устойчивой, ее можно приварить к раме, изготовленной из металлического уголка.

Строим дом для кошки своими руками. Интересные идеи и пошаговые инструкции: из фанеры, картонных коробок, ткани. Чертежи с размерами (120+ Фото & Видео)

Как правильно пользоваться самодельным агрегатом?

Описанный выше агрегат нельзя располагать около смесей или предметов, которые могут легко воспламениться, или же на сквозняке

Еще важно, чтобы дымоход печи был полностью герметичным, а вокруг было хотя бы 50 сантиметров свободного пространства в каждую из сторон. Обязательно нужно следить, чтобы в используемое горючее не попадала вода, в противном случае оно будет выплескиваться из дырок в трубе

«Отработка» будет нагреваться очень быстро. Заливайте емкость на две трети высоты, после чего, добавив 25 граммов бензина либо растворителя, поджигайте полученную смесь через отверстие для заливки топлива. Для розжига предпочтительнее использовать горящий фитиль, прикрученный к куску проволоки.

Противопожарные меры

Какой бы вы ни сделали вашу печь на отработке, следует придерживаться следующих правил по безопасности:

• не оставляйте печку на сквозняке;
• не ставьте печь рядом с предметами, способными легко воспламеняться;
• соблюдайте дистанцию на полметра вокруг печи, чтобы на нем ничего не находилось;
• в масло не должна попадать вода;
• регулярно проверяйте дымоход на герметичность;
• используйте только техническое очищенное масло;
• не оставляйте работающий агрегат без присмотра.

Если вы будете соблюдать эти правила, то ваша печь прослужит максимально долго и позволит вам сэкономить значительные средства на отоплении.
