Как подключить двигатель 220 с четырьмя выводами

Как определиться с типом двигателя

Если двигатель новый, то особых проблем не будет, поскольку на его табличке указан тип двигателя и другие данные. Если двигатель подвергался ремонту, то определение его типа связано с некоторыми трудностями: табличку могли просто потерять или повредить ее механически. Поэтому в таких случаях лучше знать, как самостоятельно определить тип двигателя.

Коллекторные двигатели

Коллекторный двигатель

Определить, двигатель коллекторный или асинхронный, совсем несложно, поскольку они имеют разное строение. Характерное отличие коллекторного двигателя – это наличие щеток, которые находятся неподвижно, а также коллектора, который вращается и представляет набор медных пластин. К этим пластинам прижимаются щетки, передающие электрический ток на обмотку якоря двигателя.

Достоинство таких двигателей заключается в том, что они быстро разгоняются и позволяют получить большие обороты. К тому же, поменяв полярность, допустимо сменить направление вращения устройства. Не менее важным можно считать тот фактор, что можно легко организовать контроль частоты вращения двигателя, с его регулировкой в широких пределах.

К существенному минусу коллекторных двигателей следует отнести их повышенную шумность в работе, особенно на повышенных оборотах. Что касается небольших оборотов, то работу этих двигателей можно считать вполне приемлемой. Следует учитывать также тот факт, что трение щеток и коллектора приводят к тому, что изнашиваются, как щетки, так и коллектор. В результате приходится менять щетки или протачивать коллектор. Если не осуществлять постоянного контроля за состоянием щеток и коллектора, то имеется высокая вероятность того, что устройство придется ремонтировать.

Асинхронные двигатели

Строение асинхронного двигателя

Конструкция асинхронного двигателя несколько отличается от конструкции коллекторного двигателя несмотря на то, что у него также имеется статор и ротор (якорь), при этом асинхронные двигатели могут быть, как однофазными, так и трехфазными. Как правило, бытовые электроприборы оснащаются однофазными асинхронными двигателями.

Достоинство асинхронных двигателей заключается в том, что они более бесшумные, поэтому их устанавливают в бытовых приборах, работа которых связана с критическими уровнями шумов при длительной работе.

Различают два типа асинхронных двигателей – конденсаторные и с пусковой обмоткой (бифилярные). Пусковая обмотка необходима лишь для запуска двигателя, после чего она отключается и в работе двигателя никакого участия не принимает.

Конденсаторные двигатели отличаются тем, что дополнительная конденсаторная обмотка работает постоянно. Эта обмотка смещается по отношению к рабочей обмотке на 90 градусов. Благодаря такому построению, возможно менять направление вращения двигателя. Наличие конденсатора на двигателе свидетельствует о том, что это конденсаторный двигатель.

Если измерить сопротивление пусковой и рабочей обмоток, то можно легко определить тип асинхронного двигателя. Как правило, пусковая обмотка выполняется более тонким проводом и ее сопротивление больше в несколько раз, по сравнению с рабочей обмоткой. Нормальная работа таких двигателей обеспечивается за счет специального включающего устройства. Конденсаторные двигатели запускаются обычным выключателем, тумблером или кнопкой.

Как выбрать этот элемент?

При использовании калькулятора придется ввести несколько параметров, от которых зависит рекомендуемый тип устройства:

• Способ обмотки. При выборе звезды все концы фиксируются в одном узле, который считается нулевой точкой. В треугольнике провода располагают так, чтобы один из них сразу переходил в другой. Эти параметры определяют рекомендуемую емкость конденсатора.
• Напряжение. Информацию уточняют на бирке прибора, в стандартных вариантах это 220 или 380 В.
• Мощность. Характеристики электродвигателя тоже учитываются, обычно их считают определяющим фактором. Поэтому если возникают сомнения, то ориентируются на мощность.
• КПД. Этот момент производитель тоже обязан указывать. У современных моделей коэффициент полезного действия достигает более 80%. Если этот момент не указан, то его определяют самостоятельно по модели устройства. Со временем КПД меняется, он уменьшается при износе двигателя.
• Коэффициент мощности. Это значение не меняется, у стабильных приборов составляет 0,9.

Если узнать каждый из этих пунктов и ввести показатели в соответствующие поля, то калькулятор самостоятельно выполнит расчет. Такой способ считается предпочтительным, поскольку он учитывает основные факторы.

Дополнительно при выборе конденсатора смотрят на размер прибора, хотя обычно с этим не возникает проблем. Приборы с увеличенной емкостью больше в диаметре, также у них увеличено расстояния для выхода. Максимальные габариты не превышают 50 мм, емкость при этом составляет 400 мкф.

Если ответственно подойти к выбору конденсатора и определить подходящую схему, то проблем с подключением элемента к электродвигателю не возникнет.

Как проверить электродвигатель на работоспособность

Для пользователя существует несколько вариантов, как проверить двигатель на работоспособность.

• Анализ внешнего состояния прибора. Перегрев системы связывают с потемнением краски на двигателе в средней части.

• Сверьтесь с заявленными производителем характеристиками, указанными на маркировке прибора. Не ожидайте, что двигатель выдаст большие мощности и RPM (число оборотов), чем это написано на маркировке.

• Измерьте показания с помощью мультиметра.

• Устройте прибору аппаратную диагностику.

Проверка мощности электродвигателя.

Электродвигатель сталкивается с большой нагрузкой в ходе работы отдельной или комплексной системы. Опытный пользователь знает, что любое, даже самая надежное устройство со временем дает сбой

Поэтому важно снимать показания электрической машины до нескольких раз после установки, как мощность электродвигателя, так и другие значения

• Мощность можно определить по счетчику.

• Параметр мощности считается исходя из таблиц (понадобятся данные, например, диаметр D вала, S см/м до оси, длина мотора).

• Данные о габаритах двигателя также служат вспомогательным материалом для вычисления мощности двигателя.

• Непосредственно мощность определяют исходя из значений скорости вращения вала. Частоту умножают на k 6.28, силу и радиус системы (узнается с помощью штангенциркуля).

Реверсивное подключение однофазного асинхронного двигателя своими руками

Выбирая схему, по которой будете подключать однофазный асинхронный двигатель, определитесь, понадобиться ли вам осуществлять реверс. Если полноценная работа вашего устройства предполагает переключение направления вращения, логично будет исполнять реверсирование с кнопочным постом. Для вращения в одну сторону достаточно будет и простой схемы, где возможность переключения отсутствует.

Вы подключили двигатель по схеме, которая не предусматривает реверса, а она вам вдруг понадобился. Что делать в такой ситуации?

Допустим, подсоединенный асинхронный однофазный двигатель с конденсатором уже вращается по часовой стрелке (изображение ниже).

Тут нужно уточнить несколько важных деталей:

1. Точка А стоит в начале вспомогательной обмотки. Точка В в ее конце. В начальной клемме А – коричневый провод, в конечной – зеленый.
2. Точка С отмечает начало главной обмотки, точка D – ее конец. Начальный контакт соединен с проводом красного цвета, конечный – с синим.
3. В какую сторону вращается ротор, указывают стрелки.

Задача перед нами стоит следующая: произвести смену движения ротора в однофазном двигателе не вскрывая при этом его корпус. Ротор должен начать вращение против часовой стрелки.

Решение задачи возможно тремя способами.

Решение первое: переподключить главную обмотку

Для изменения направления движения ротора достаточно изменить положение начала и конца главной обмотки (схематически это изображено на рисунке ниже). Вы можете подумать, что придется все же вскрыть корпус, что достать и перевернуть намотку. Совершенно не так. Работы с концами, выходящими наружу двигателя вполне хватит:

Обратите внимание на сам корпус: из него видно четыре провода. Два – это концы главной и вспомогательной обмоток, два – их же начало

Ваша задача на этом этапе найти начало и конец только главной обмотки.
С этой парой соединяются еще две линии: это фаза и нуль. Отключите двигатель и перекиньте фазу с начала обмотки на ее конец, а нуль наоборот.

Результат – точки С и D занимают место друг друга. После этого подвижная часть привода начнет движение в противоположную сторону.

Вариант 2: переподключить вспомогательную обмотку

Еще один способ реверса однофазного двигателя 200 В – сменить начало конец теперь уже вспомогательной (пусковой) обмотки аналогично первому варианту:

1. Выясните, какие провода из всего вывода (4 провода) принадлежат пусковой намотке.
2. Сначала конец В вспомогательной был соединен с началом С главной. А начало А было подключено к конденсатору. Если подключить конденсатор к В, соединить начало С и начало А, можно провести реверс.

Все эти действия приведут к схеме, которая изображена на рисунке выше. Теперь Точки А и В заняли место друг друга, а ротор начал вращаться в другую сторону.

Реверс трехфазного двигателя, подключенного к сети с одной фазой

Смена направления вращения ротора двигателя с одной рабочей фазой выполняется гораздо легче, чем трехфазного. Тем не менее в жизни бывают ситуации, когда необходимо осуществить реверс трехфазного двигателя, подключенного в однофазную сеть. Что же делать в такой ситуации? Вначале скажем, что такая возможность есть.

И все же при наличии дома трехфазного двигателя на 380 В, не спешите включать его в розетку. Чтобы использование трехфазного двигателя в однофазной сети было безопасным, схема и подключение электропривода нуждаются в значительном совершенствовании.

Подключение трехфазного двигателя в сеть с напряжением 220 В требует переключения обмоток и подключения в цепь конденсатора.

Пример реверсивного двигателя

Моторный редуктор РД-09

Яркий пример реверсивного двигателя – однофазный двигатель асинхронного типа РД 09. Электропривод РД 9 впервые был выпущен в Советском Союзе и до сих применяется, когда производят дозаторы подачи жидких или сыпучих веществ/материалов, игровые автоматы, следящие системы в автоматизированных приборах.

Главные особенности 09:

• реверсивный электродвигатель переменного тока;
• многоступенчатый цилиндрический зубчатый редуктор;
• размещение двигателя и редуктора в одном корпусе;
• продолжительный режим работы.

Конструкция и особенности работы конденсаторного электромотора

Благодаря интернету и различным специализированным изданиям способов, как подключить электродвигатель к электросети с одной фазой сейчас можно найти великое множество. Из них наиболее распространенными считаются две стандартных схемы – звездой и треугольником. В каждом их этих вариантов по статорным обмоткам протекает ток попеременно и образовывает вращательное магнитное поле. В случае подсоединения электродвигателя 380 на 220 B образование вращательного момента не происходит. Но тогда как подключить электромотор в такой ситуации? Наиболее доступный, рациональный и удобный способ – реализовать электроцепь включения с конденсатором.

Во время применения конденсатора для электродвигателя происходит следующее:

• скорость оборотов не меняется;
• заметно снижаются показатели мощности.

Степень снижения мощности может быть разной. Это зависит от параметров конденсаторов для конкретного случая применения, условий использования отдельно взятого электродвигателя с различными факторами. Иногда снижение мощностных показателей наблюдаются вплоть до пятидесяти процентов. Кроме того, не все модели силовых агрегатов умеют стабильно работать в однофазной электросети. Как правило, подобные параметры и нюансы прописываются в технической документации к изделию и указываются в виде соответствующих условных обозначений на прикрепленной к корпусу бирке.

Тип и величина напряжения источника питания – это одни из главных характеристик любого электромотора. По методу треугольник через конденсатор чаще всего подключаются двигатели на 127 и 220 вольт, а звездой подсоединяются модели, предназначенные для электрических сетей на 220 и 380 вольт. Чтобы мощностные потери были как можно меньше, в электросети с единой фазой на 220 вольт конденсаторный мотор рекомендуется подсоединять треугольником. Но иногда встречаются модели электромоторов, запуск которых возможен только через звезду. Создать установку высокой мощности при таких характеристиках силового агрегата не получится. Хотя данную проблему можно частично решить, но потребуется разобрать электродвигатель 220В и дополнительно вывести три конца с обмоток, чтобы была возможность запустить электромотор по методу треугольник.

Обоснованным можно назвать подключение электродвигателя через конденсатор тогда, когда одна статорная обмотка образует магнитное импульсное поле, которое компенсируются сменой полюсов с 50-герцовой частотой, обычно используемой в однофазной электросети. В данной ситуации электродвигатель издает характерный гул, но ротор остается без движения. Для реализации крутящего момента подсоединяют дополнительные обмотки пусковые и конденсаторы для запуска электродвигателя так, чтобы получился девяностоградусный фазовый сдвиг относительно обмотки рабочей. Не следует путать сдвиг электрический фазовый с углом размещения обмоток геометрическим – они располагаются напротив друг друга.

Для примера рассмотрим конструкцию обычного электромотора асинхронного однофазного. Он построен из большого количества деталей, среди которых есть такие важные элементы, как:

• статор;
• ротор короткозамкнутого типа;
• основная и дополнительная обмотка пусковая;
• панель с контактными группами;
• коробка клеммная (борно);
• рабочий (пусковой) емкостный конденсатор для электродвигателя;
• центробежный переключатель и прочее.

Чтобы обеспечить нужное фазовое смещение, к обмотке присоединяется пусковой конденсатор для электрической сети с одной фазой. Все вместе токи и магнитные поля генерируют импульсное вращение, направленное на ротор и тот начинает крутиться. Рассмотрим несколько распространенных способов, как подключить конденсатор к электродвигателю 220В.

Схемы подключения

Обмотка с меньшим сечением и есть пусковая.
Это обусловлено особенностью, на которой основывается действие однофазных асинхронных машин — крутящийся вал, имеющий вращающее магнитное поле, находясь во взаимодействии с пульсирующим магнитным полем может работать от одной рабочей фазы. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле в холодильниках.
Можно замерить сопротивление тестером подключением его к клеммам: у рабочей обмотки его величина будет меньше. Катушка индуктивности.
На всех бытовых приборах, от соковыжималки до шлифовальной машины, установлены механизмы этого типа. Через щели в корпусе внутрь устройства втянуты сторонние вещества. Однофазные двигатели В пользуются высокой популярностью. Тепловое реле Тепловое реле действует следующим образом: при нагревании обмоток до установленного на реле предела, реле производит прекращение подачи электроэнергии на обе фазы, таким образом, исключается выход из строя при перегрузке или другой причине, это не даст возникнуть пожару.
Чтобы осуществить это технически, конструкция электромотора предусматривает большое количество механических деталей и составляющих электрической схемы: статор с основной и дополнительной обмоткой пуска; короткозамкнутый ротор; борно с группой контактов на панели; конденсаторы; центробежный выключатель и многие другие элементы, показанные выше на рисунке. При выполнении подключения рассматриваемого устройства осуществляются соединения нескольких типов. Вот и вся схема включения однофазного двигателя с пусковой обмоткой бифолярного через кнопку. Схема подключения пускового конденсатора Поскольку схема кратковременного подключения однофазного двигателя через конденсатор предусматривает кнопку на пружине, которая при отпускании размыкает контакты, это дает возможность экономить, провода пусковой обмотки делают тоньше.

Применение однофазных моторов

Поэтому, важно своевременно отпустить пусковую кнопку. В результате получается два разнонаправленных потока с отличной от основного поля скоростью вращения

Магнитное поле основной обмотки поддерживает вращение длительное время. Варианты создания сдвига фаз Пусковая катушка может работать постоянно.

Таких схем есть несколько, согласование можно реализовать при помощи конденсаторов. В реальности, подключив электродвигатель, нужно проследить за его работой и нагревом. При выполнении подключения рассматриваемого устройства осуществляются соединения нескольких типов. Однофазные коллекторные двигатели отличаются такими недостатками: Сложность ремонтных работ, невозможность их самостоятельного проведения.

Как правильно рассчитать конденсаторную емкость

Абсолютно точно и без погрешностей подобрать емкость здесь можно только если рассматривать идеальный эталонный случай с постоянными токовыми нагрузками. В реальности нагрузка тока не отличается стабильностью, поэтому процесс расчета значительно усложняется. Квалифицированные инженеры и электрики в данной ситуации предпочитают пользоваться практическим опытом (собственным или своих коллег), а также соответствующими статистическими данными.

Для примерного расчета конденсаторной емкости вам могут помочь следующие советы от специалистов:

рабочие постоянные конденсаторы должны подбираться с расчетом 0,75 мкФ емкости на один киловатт мощности электромотора;
для расчета пусковых кратковременных конденсаторов на один киловатт мощности берется 1,8-2,0 мкФ емкости, но также следует брать во внимание стартовые скачки напряжения в диапазоне от трехсот до шестисот вольт (для эффективной работы конденсатор-пускатель должен поддерживать напряжение как минимум до четырехсот вольт).

Если вы все же решили взять калькулятор и заняться теоретическими расчетами емкости, то придется воспользоваться несколькими специальными формулами:

• Cp=4800*І/U – для подсоединения по методике треугольник;
• Cp=2800*І/U – для подключения способом звезда;
• Сп=Cp*2,5.

Где Cp – это искомая емкость конденсатора рабочего, Сп – емкость конденсатора-пускателя, І – сила тока, а U – заявленное напряжение. Числовой коэффициент для разных вариантов подключения также отличается. Здесь это 4800/2800 для треугольного и звездного подсоединения соответственно.

Поскольку в большинстве случаев электромотор подключается к однофазной электросети треугольником, то емкость рабочего конденсатора рассчитывается еще проще по формуле С=70*Рн, где Рн – это мощность электромотора номинальная. Она обычно указана в киловаттах на заводской табличке-бирке силового агрегата.

Также следует отметить, что на самом электромоторе сила тока обычно не пишется, поэтому определить ее нужно будет самостоятельно по формуле І=Р/(1.73*U*n*cosф), где Р – это мощность вашего конкретно взятого электрического мотора, n – коэффициент его полезного действия, а cosф – мощностный коэффициент. Также здесь используется коэффициент поправки 1,73, определяющий взаимное соотношение между линейными и фазным токами.

Но это только ориентировочные цифры, которые могут не совпадать с действительностью. Вероятность ошибки существует даже если все тщательно рассчитать на бумаге. В реальности проверить правильность расчета емкости конденсатора представляется возможным только в процессе работы электромотора. Если он постоянно перегревается, то конденсатор используется больше, чем необходимо, а низкие показатели мощности свидетельствуют о недостаточной емкости устройства. На работу конденсатора могут влиять такие факторы, как его качество, условия эксплуатации и прочее. Поэтому подбирать емкость рекомендуется с заведомо заниженных показателей и постепенно ее поднимать до номинальных значений.

При определении пусковой емкости, прежде всего, следует учитывать величину пускового момента конкретного электрического двигателя. Не следует путать пусковую емкость с емкостью пускового конденсатора – это разные величины. Пусковой емкостью принято называть совокупность показателей рабочего и пускового устройства. Существует мнение, что вместо одного пускового конденсатора большой емкости лучше использовать несколько моделей поменьше. Так как работа таких устройств заключается в периодическом включении всего на несколько секунд, то покупать слишком дорогие модели не имеет смысла. Вполне можно обойтись доступными бюджетными продуктами.

Подключение электродвигателя 380В на 220В

Подключение электродвигателя 380В на 220В выполняется через конденсатор

Для такого подключения необходимо использовать бумажные (или пусковые) конденсаторы, при этом ВАЖНО чтобы номинальное напряжение конденсатора было больше либо равно напряжению сети. Могут применяться конденсаторы следующих марок (типов):

МБГО, МБГЧ, МБГП, МБГТ, МБГВ, КБГ, БГТ, ОМБГ, K42-4, К42-19 и др.

Емкость конденсатора можно определить по формулам приведенным ниже, либо с помощью онлайн расчета емкости.

Первое, что необходимо сделать — это правильно соединить выводы обмоток электродвигателя. Как уже известно из статьи: схемы соединения обмоток электродвигателя обмотки электродвигателя можно соединить по схеме «звезда» (обозначается — Y) или по схеме «треугольник» (обозначается — Δ), при этом, как правило для подключения электродвигателя на 220В применяется схема «треугольник» , что бы определиться со схемой соединения обмоток необходимо посмотреть паспортные данные электродвигателя на прикрепленном к нему шильдике:

Запись: «Δ/ Y 220/380V» обозначает, что для подключения данного электродвигателя на 220В необходимо соединить его обмотки по схеме «треугольник», а для подключения на 380В — по схеме «звезда», как это сделать читайте здесь.

Второе, с чем необходимо определиться — это как будет производиться запуск электродвигателя, под нагрузкой (когда уже в момент запуска электродвигателя к его валу приложена нагрузка и он не может свободно вращаться) либо без нагрузки (когда вал электродвигателя в момент запуска свободно вращается, например наждак, вентилятор, циркулярная пила и т.п.).

При запуске двигателя без нагрузки применяется 1 конденсатор который называется рабочим, а при необходимости запуска двигателя под нагрузкой в схеме, помимо рабочего, дополнительно применяется 2-ой конденсатор который называется пусковым, он включается только в момент запуска.

Разберем схемы подключения электродвигателя 380 на 220 для обоих случаев:

1) Подключение электродвигателя через конденсатор по схеме «треугольник», запуск — без нагрузки:

Емкость рабочего конденсатора для подключения электродвигателя при схеме соединения обмоток «треугольником» рассчитывается по формуле:

C_р=4800 * I_нU_с ; мкф

где: I_н-номинальный ток электродвигателя в Амперах (принимается в соответствии с паспортными данными электродвигателя); U_с — напряжение сети в Вольтах.

В схеме для включения электродвигателя применяется однополюсный автоматический выключатель, однако его использование необязательно, можно включать электродвигатель напрямую в сеть через розетку используя обычную штепсельную вилку или, например, включать его через обычный выключатель освещения.

2) Подключение электродвигателя через конденсатор по схеме «звезда», запуск — без нагрузки:

Емкость рабочего конденсатора для подключения электродвигателя при схеме соединения обмоток «звездой» рассчитывается по формуле:

C_р=2800 * I_нU_с ; мкф

где: I_н-номинальный ток электродвигателя в Амперах (принимается в соответствии с паспортными данными электродвигателя); U_с — напряжение сети в Вольтах.

В случае если запуск двигателя 380 на 220 Вольт происходит под нагрузкой, в схеме дополнительно должен применяться пусковой конденсатор иначе силы момента на валу электродвигателя не хватит для его раскрутки и двигатель не сможет запуститься.

Пусковой конденсатор подключается параллельно рабочему и должен включаться только в момент запуска двигателя, после того как двигатель наберет обороты его необходимо отключать.

Емкость пускового конденсатора должна быть в 2,5 — 3 раза больше рабочего.

C_п= (2,5…3) * C_р; мкф

При данной схеме для запуска электродвигателя необходимо нажать и держать кнопку SB, после чего подать напряжение включив автоматический выключатель, как только двигатель запустится кнопку SB необходимо отпустить. В качестве кнопки так же можно использовать обычный выключатель.

Однако лучшим вариантом для подключения электродвигателя 380 на 220 является использование ПНВС-10 (пускатель нажимной с пусковым контактом):

Кнопки «пуск» в этих пускателя имеют 2 контакта один из них при отпускании кнопки «пуск» размыкается отключая пусковой конденсатор, а второй остается замкнутым и через него подается напряжение на электродвигатель через рабочий конденсатор, отключение производится кнопкой «стоп».

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

{SOURCE}

Переключение на нужное напряжение

Для начала необходимо убедиться в том, что наш двигатель имеет нужные параметры. Они написаны на бирке, прикрепленной у него сбоку. Там должно быть указано, что один из параметров – 220в. Далее, смотрим подключение обмоток. Стоит запомнить такую закономерность схемы: звезда – для более низкого напряжения, треугольник – для более высокого. Что это означает?

Увеличение напряжения

Предположим, на бирке написано: Δ/Ỵ220/380. Это значит, что нам нужно включение треугольником, так как чаще всего соединение по умолчанию – на 380 вольт. Как это сделать? Если электродвигатель в борне имеет клеммную коробку, то несложно. Там есть перемычки, и все, что нужно – переключить их в нужное положение.

В данной ситуации это сложностей не вызывает. Главное помнить, что есть начало и конец катушек. К примеру, возьмем за начало концы, которые были выведены в борно электродвигателя. Значит то, что спаяно – это концы

Теперь важно не перепутать

Подключаем так: начало одной катушки соединяем с концом другой, и так далее.

Как видим, схема простая. Теперь двигатель, который был соединен для 380, можно включать в сеть 220 вольт.

Уменьшение напряжения

Предположим, на бирке написано: Δ/Ỵ 127/220. Это означает, что нужно подсоединение звездой. Опять же, если есть клеммная коробка, то все хорошо

Для начала разведем все шесть концов в стороны и омметром найдем сами статорные катушки.

Берем обычную батарейку и подсоединяем к концам а1-а2. К двум другим концам (в1-в2) подсоединяем омметр.

В момент разрыва контакта с батарейкой стрелка прибора качнется в одну из сторон. Запомним, куда она качнулась, и включаем прибор к концам с1-с2, при этом не меняем полярность батарейки. Проделываем все заново.

Если стрелка отклонилась в другую сторону, тогда меняем провода местами: с1 маркируем как с2, а с2 как с1. Смысл в том, чтобы отклонение было одинаковым.

Теперь батарейку с соблюдением полярности соединяем с концами с1-с2, а омметр – на а1-а2.

Добиваемся того, чтобы отклонение стрелки на любой катушке было одинаковым. Перепроверяем еще раз. Теперь один пучок проводов (например, с цифрой 1) у нас будет началом, а другой – концом.

Берем три конца, например, а2, в2, с2, и соединяем вместе и изолируем. Это будет соединение звездой. Как вариант, можем вывести их в борно на клеммник, промаркировать. На крышку наклеиваем схему соединения (или рисуем маркером).

Переключение треугольник – звезда сделали. Можно подключаться к сети и работать.

Схемы подключения

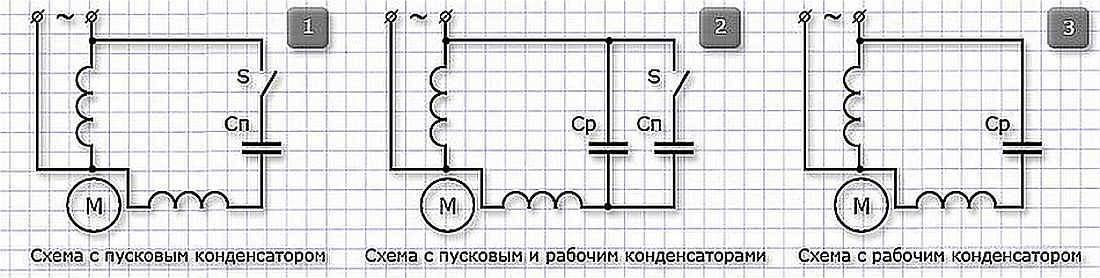

 Варианты подключения двигателя через конденсатор:

• схема подключения однофазного двигателя с использованием пускового конденсатора;
• подключение электродвигателя с использованием конденсатора в рабочем режиме;
• подключение однофазного электродвигателя с пусковым и рабочим конденсаторами.

Все эти схемы успешно применяются при эксплуатации асинхронных однофазных двигателей. В каждом случае есть свои достоинства и недостатки, рассмотрим каждый вариант более подробно.

Схема с пусковым конденсатором

Идея заключается в том, что конденсатор включается в цепь только при пуске, используется пусковая кнопка, которая размыкает контакты после раскрутки ротора, по инерции он начинает вращаться. Магнитное поле основной обмотки поддерживает вращение длительное время. В качестве кратковременного переключателя ставят кнопки с группой контактов или реле.

Схема подключения пускового конденсатора

Поскольку схема кратковременного подключения однофазного двигателя через конденсатор предусматривает кнопку на пружине, которая при отпускании размыкает контакты, это дает возможность экономить, провода пусковой обмотки делают тоньше. Чтобы исключить межвитковое короткое замыкание, используют термореле, которое при достижении критической температуры отключает дополнительную обмотку. В некоторых конструкциях ставят центробежный выключатель, который при достижении определенной скорости вращения размыкает контакты.

Соединения, центробежный выключатель на валу ротора

Схемы и конструкции регулировки скорости вращения и предотвращения перегрузок электродвигателя на автомате могут быть различны. Иногда центробежный выключатель устанавливается на валу ротора или на других элементах, вращающихся от него с прямым соединением, или через редуктор.

Некоторые элементы

Под действием центробежных сил груз оттягивает пружины с контактной пластиной, при достижении установленной скорости вращения замыкает контакты, переключатель реле обесточивает двигатель или подает сигнал на другой механизм управления.

Бывают варианты, когда тепловое реле и центробежный выключатель устанавливаются в одной конструкции. В этом случае тепловое реле отключает двигатель при воздействии критической температуры или усилиями раздвигающегося груза центробежного выключателя.

Варианты схемы подключения конденсаторов

В связи с особенностями характеристик асинхронного двигателя конденсатор в цепи дополнительной катушки искажает линии магнитного поля, от круглой формы до эллиптической, в результате этого потери мощности увеличиваются, снижается КПД. Пусковые характеристики остаются хорошие.

Схема с рабочим конденсатором

Отличие этой схемы в том, что конденсатор после пуска не отключается, и вторичная обмотка на протяжении всей работы импульсами своего магнитного поля раскручивает ротор. Мощность электродвигателя в этом случае значительно увеличивается, форму электромагнитного поля можно попытаться приблизить от эллиптической формы к круглой подбором емкости конденсатора. Но в этом случае момент пуска более продолжительный по времени, и пусковые токи больше. Сложность схемы заключается в том, что емкость конденсатора для выравнивания магнитного поля подбирается с учетом токовых нагрузок. Если они будут меняться, то и все параметры будут не постоянными, для стабильности формы линий магнитного поля можно установить несколько конденсаторов с различными емкостями. Если при изменении нагрузки включать соответствующую емкость, это улучшит рабочие характеристики, но существенно усложняет схему и процесс эксплуатации.

Комбинированная схема с двумя конденсаторами

Оптимальным вариантом для усреднения рабочих характеристик является схема с двумя конденсаторами — пусковым и рабочим.

Рабочий конденсатор подключен постоянно в цепи обмоток, пусковой через выключатель запуска замыкается кратковременно

Что такое пусковой конденсатор

Когда электродвигатель находится в рабочем режиме, его движение обеспечивается обмотками. Однако, когда в момент старта нужно начать вращение, обычных усилий двигателя недостаточно. Без использования дополнительных средств он только начнёт слегка подрагивать.

Обычно одним из элементов двигателя является рабочий конденсатор. Он накапливает заряд, который способен превышать рабочее напряжение, а затем отдаёт его в нужный момент. Однако для пуска его работы недостаточно. Для этого необходимо параллельно подключить ещё один конденсатор, который называют пусковым.

Подбор рабочего конденсатораИсточник sdelaysam-svoimirukami.ru

Его запускают на короткое время, которое не превышает нескольких секунд. Иногда это делают при помощи кратковременного нажатия пусковой кнопки, а иногда выключение производят автоматически после того, как двигатель стал набирать обороты.

Использование пускового конденсатора особенно важно в тех случаях, когда двигатель нужно запустить под нагрузкой. В этом случае потребуется увеличить стартовый момент в течение первых секунд работы

В некоторых случаях двигатель запускают с незначительной нагрузкой. В таком случае пусковой конденсатор может не потребоваться. Это применяется для двигателей, мощность которых не превышает 1 квт. Отказ от его использования позволит упростить схему и снизить затраты. Иногда нагрузка может быть связана с особенностями конструкции. В таком случае можно принять меры для её снижения, что облегчит запуск двигателя в дальнейшем.

Различные пусковые конденсаторыИсточник antemion.ru
