Электропроводка под старину в деревянном доме

Примечания от Администратора блога:

1. Не пытайтесь сделать себе ретро-провод путём скручивания двух обычных проводов дрелью! У обычного провода одинарная изоляция, которая может быть повреждена, что приведёт к короткому замыканию или поражению электрическим током!
2. Не экономьте на специальных изоляторах! Изоляторы для ретро-проводки не только эстетичны, но и безопасны – совсем не нарушают изоляцию проводов.
3. Розетки и выключатели для ретро-проводки неоправданно дорогие, поэтому считаю можно использовать обычные наружные, главное правильно и надежно их закрепить.
4. Открытым остался вопрос заземления. Своё мнение я высказал здесь.
5. Если статья понравилась, проголосуйте за неё и сделайте репост. Об участии в конкурсе репостов сказано здесь.

Пара фото в тему, сделанных в ЖД музее на станции Тула:

Ретро-проводка на потолке. Светильник и розетка закреплены через асбестовую прокладку

Ретро-проводка к выключателю. Выключатель обычный, но расцветка под дерево. Тоже негорючая подкладка.

Выбор деталей и фото ретро проводки

• Арматура и провода закупаются в Италии. Самой популярной итальянской фирмой считается Fontini, выпускающая для винтажной проводки распределительные коробки, различные выключатели, ролики и многое другое.
• Все элементы изготавливаются из фарфора и выполняются под старину. Детали выполнены в соответствии с нормами пожарной безопасности.
• Выбирать кабели следует по цвету оплетки к дизайну помещения. Можно выбрать спокойные тона или яркие, контрастные. Под окраску проводников подбираются ролики, коробки, выключатели, розетки.
• Так как винтажные провода стоят недешево, то часть проводки можно выполнить в стиле «ретро», а часть спрятать за обшивкой или в кабель-канал под цвет поверхности.

После того как будут выполнены все отделочные работы и приобретены необходимые материалы, можно приступать к монтажу винтажной электропроводки.

• В первую очередь следует начертить схему, в которой необходимо отметить места установки выключателей, розеток, светильников.
• В соответствии со схемой наброски переносятся на поверхности. При этом с помощью уровня необходимо проверять горизонтальность всех линий.

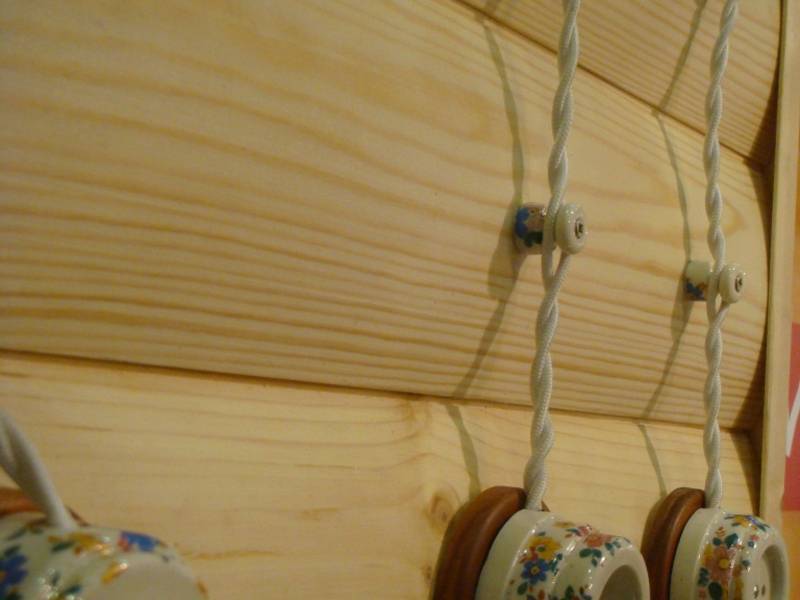

• Вдоль разметок с помощью саморезов по дереву устанавливаются фарфоровые ролики, расстояние между которыми должно составлять пятьдесят сантиметров.
• Между первым роликом и выключателем или розеткой расстояние должно быть не менее пяти сантиметров.
• Согласно схеме устанавливаются распределительные коробки, выключатели и розетки.
• Между изоляторами протягивается электропроводка, провода которой скрепляются между собой с помощью клемм или пайки. В деревянных домах скрутку проводников из соображений безопасности использовать не рекомендуется.
• Провода натягивать следует так, чтобы между ними и поверхностью оставался зазор, не меньше чем в один сантиметр.

Как самостоятельно сделать стильную ретро проводку. Фото

Для винтажной разводки, сделанной своими руками, нужно будет приобрести:

• одножильный кабель необходимой длины;

• распределительные коробки;
• специальные изоляторы.

Из нескольких проводников необходимо будет свить один жгут. Если в деревянном доме установлено заземление, то соединить можно три кабеля, если нет, то жгут вьется из двух.

• В выбранных местах на поверхности крепятся изоляторы. Устанавливаются они путем прилипания или с помощью дрели.
• К проводам присоединяется термоусаживаемая трубка под цвет кабеля. Она гарантирует долгую службу кабеля и прочность установки.
• Провода одеваются на ролики или изоляторы.

Остальные условия монтажа те же, что и при проводке специализированных ретро кабелей.

Устанавливать ретро проводку можно не только в деревянных домах, но и в современных квартирах, если она будет подходить под интерьер помещения. Любители винтажа точно оценят ее презентабельность. К сожалению, материалы, даже те, которые изготавливаются в Китае, стоят довольно дорого.

https://youtube.com/watch?v=2jDeKOTfP7U

Старинная проводка в деревянных домах

Ретро проводка в деревянном доме своими руками

Для выполнения монтажа открытой электрической проводки, к которой относится и проводка в стиле ретро, необходимо выполнять монтаж в последовательности приведенной выше. Для это необходимо иметь:

• Ручной электрический инструмент (дрель, шуруповерт);
• Ручной инструмент (отвертки, пассатижи, бокорезы);
• Приборы контроля (мультиметр, мегомметр);
• Комплект необходимых материалов (провода, установочные изделия, крепеж и декоративные элементы);
• Начальные знания электротехники и желание выполнить данную работу своими руками.

В настоящее время проводка в стиле ретро в деревянных домах получила достаточно широкое распространение, в связи с этим все большее количество электромонтажных компаний предлагает услугу по монтажу данного типа работ. Поэтому, при отсутствии опыта электромонтажных работ и не имея знаний по электротехнике, лучше обратиться к специалистам, дабы избежать ошибок и как следствие финансовых потерь.

Как изготовить витой провод своими руками?

Для того, чтобы снизить затраты на приобретение комплектующих, так как оригинальные провода стоят достаточно дорого, можно изготовить витой провод самостоятельно.

Для этих целей могут подойти одножильные медные провода в изоляции не поддерживающей горение, такие как:

• РГКМ – медный многожильный провод с двухслойной изоляцией из кремнийорганической резины и оплеткой из стекловолокна;
• БПВЛ – медный провод с ПВХ изоляцией и нитяной оплеткой залитой лаком.

При приобретении выше указанных проводов необходимо учитывать, что в процессе скручивания увеличивается расход провода. Увеличение составляет 25 – 30 % от линейной длины монтируемого участка.

Не маловажно то, что данные провода выпускаются в более широком ассортименте по сечению токопроводной жилы, это 4,0 и 6,0 мм2,что позволяет выполнить подключение электрических плит и прочих энергоемких потребителей, в едином стиле по всем участкам электрической сети. Недостатком является то, что трудно подобрать необходимый цвет, т.к

провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже

Недостатком является то, что трудно подобрать необходимый цвет, т.к. провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже.

Изготовление витого провода следует производить «по месту», после установки изоляторов, в следующей последовательности:

1. Нарезается приобретенный провод по длине монтируемого участка, с учетом необходимого запаса на скручивание;
2. Провода скручиваются в виде косы. По возможности, после каждого изолятора, следует сменить направление скручивания, что позволит, при необходимости, устранить появившиеся провисания.

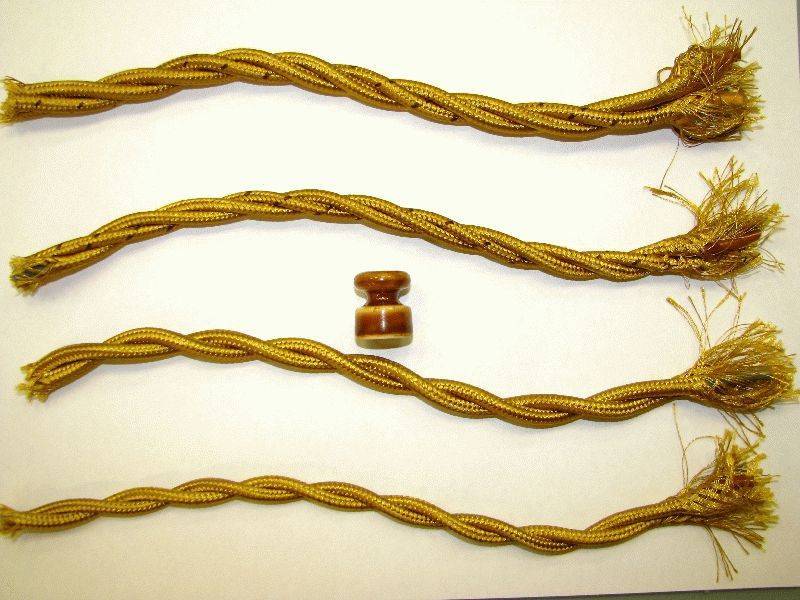

Витой провод своими руками

Для устранения провисания, которые могут быть вызваны усадкой дома или иными внешними факторами или качеством монтажа, следует снять провисший участок с изоляторов и сделать несколько дополнительных витков, после чего вернуть провод на место.

Наружная ретро-проводка в квартире своими руками

Сегодня очередная (вторая по счету) статья летнего Конкурса статей. Автор – Константин из Санкт-Петербурга.

Пара слов от меня (Администратора блога). Принято считать, что открытая проводка в стиле ретро используется только в деревянных домах, либо в богатых интерьерах в стиле лофт. Для меня лофт – это намеренное выпячивание старины или даже ветхости. Старая кладка, потолочные балки, мрачные тона. Идея сыграть на контрасте – то, что обычно прячут, наоборот, показывается. Иногда это смотрится очень ничего в полуподвальных кафе и пабах)

Так вот, всю проводку стараются обычно спрятать под штукатурку. Если штукатурку долбать после проведенного ремонта не вариант, а нужно проложить кабель – электропроводку в таком случае делают наружной. Сам много раз так делал. Провода либо прячут в кабель-канал, либо прокладывают открыто. И то и другое смотрится как временная проводка, как вынужденная переделка, и мне не очень нравится.

А ретро-проводка минус превращает в плюс – хозяин квартиры показывает, что именно так и было задумано, и такое решение – элемент лофт-дизайна)

Далее статья автора, я буду по ходу давать ссылки и комментарии в цитатах.

В чем заключаются особенности прокладки ретро электропроводки

Современные загородные дома, оборудованные электропроводкой в стиле ретро, сейчас, как правило, насыщены энергоемкой бытовой техникой и приборами освещения. Поэтому сечение используемых медных проводов увеличено от стандартного до 1,5 мм2 — при прокладке к приборам освещения и до 2,5 мм2 — для питания розеток.

Строительные нормы запрещают в домах с деревянными стенами скрывать проводку внутри конструкций. Это обусловлено пожарной безопасностью зданий. Витая проводка является одним из решений сведения к минимуму контакта проводов с деревянными поверхностями. Во избежание пожароопасных ситуаций выключатели и розетки в деревянном доме должны быть накладными.

Витые провода прокладываются на расстоянии не менее 10 мм от стены. Большинство пожаров возникает из-за плохих контактов в распределительных коробках проводки. Поэтому провода в ней должны быть надежно зафиксированы с помощью специальных клемников. Сами коробки монтируются в легкодоступных местах.

Ретро проводка используется и в зданиях с кирпичными стенами. К таким конструкциям ролики крепятся дюбелями. Гильза имеет специальный волокнистый наполнитель и расклинивается в отверстии при вкручивании шурупа.

Жгут проводки может состоять из двух либо трех жил — в зависимости от наличия заземления. Предварительно перед креплением проводов на места до и после изолятора надевают отрезки термоусаживаемой трубки по цвету подходящей проводу. Это повышает надежность крепления. Провод должен быть сертифицирован для использования в открытой проводке.

Крепежные ролики прикручиваются к стене шурупами по дереву. При монтаже проводки фарфоровый изолятор должен быть установлен у каждой электроточки (розетки, выключателя) на расстоянии не менее 5 см. По линии кабеля ролики закрепляются с интервалом около полуметра. На изгибах кабеля рекомендуется устанавливать по 2 ролика с расстоянием между ними 45 см и под углом 45° к проложенной линии. Для соединения в коробках используют клемники для гибких проводов.

Так как ретро провода имеют максимальное сечение 2,5 мм2, вводный кабель выдержать в этом же стиле не представляется возможным. Если он не вписывается в интерьер, то укладывается в гофротрубу и проводится под обшивкой. Для прокладки электропроводки в скрытых каналах в деревянном доме необходимо использовать электрические кабели, имеющие специальный индекс пожарной безопасности.

В трубах также придется проложить кабели для энергоемких бытовых приборов (водогрейный котел, газовая плита и т. д.). Можно использовать пластиковый кабель-канал подходящего цвета. Для экономии средств ретро провод иногда прокладывают только на заметных участках конструкций. При прокладке витого провода через стену для изоляции используется фарфоровый проходник.

Выбор для деревянного дома ретро проводки обоснован и практически. При нарочито предусмотренном отсутствии внутренней отделки в доме из бревен, пластиковый кабель-канал не будет плотно примыкать к стене из-за углублений в бревенчатой стене. Крепление кабеля к пожароопасным конструкциям с помощью скобок запрещено правилами. Гофротруба в качестве канала для провода на бревенчатой стене будет выглядеть не эстетично.

Помещения, где постоянно находятся маленькие дети, оборудовать наружной электропроводкой, несмотря на ее пожаробезопасность и прочность, не рекомендуется.

3 Разводка проводов – широко применяемые способы и схемы

Монтаж проводки в деревянном доме начинается с выбора схемы разводки и способа прокладки кабелей. Но прежде необходимо установить внешнее электрооборудование, к которому относится электросчетчик и автоматические выключатели. Обычно счетчик и главный автомат устанавливаются специалистами электроснабжающей организации, дальнейшая разводка делается наемными электриками или самостоятельно.

Рекомендуется установка дополнительных автоматических выключателей, через один из которых запитывают освещение, другой разрывает цепь, идущую на розетки, третий – для электроприборов, расположенных снаружи здания. Отдельные автоматы устанавливаются на кабели, снабжающие электричеством хозяйственные и технические постройки, а также электроприборы высокой мощности, установленные в доме и запитанные с помощью индивидуальных проводов.

Сначала монтируется внешнее электрооборудование

Главный силовой кабель заводится внутрь через футляр, вмонтированный в деревянную стену, и подводится к первой распределительной коробке, где он соединяется со следующим основным проводом, идущим в другие помещения. При монтаже открытой проводки в деревянном доме прежде, чем разводить провода от распределительных коробок к точкам электропотребления, нужно согласно схеме электроразводки установить изоляторы (при ретро варианте) или закрывающиеся футляры (короба), рассчитанные на укладку соответствующего количества кабелей. Если избран способ монтажа проводов в коробах, последующие действия выполняются в таком порядке.

1. 1. В зафиксированные к стенам футляры (шаг креплений 50-60 см) укладываем провода, один конец которых заводим в распределительную коробку, другой – в соответствующий подрозетник. В коробке оставляем запас кабеля до 20 см, в подрозетнике – около 10 см. После укладки электропроводов короба закрываем крышкой.
2. 2. Согласно схеме разводки и подключения потребителей электротока в коробке соединяем провода. Самый простой способ – скрутка с последующей изоляцией. Все проводники очищаем от оплетки примерно на 40 мм, скручиваем по всей длине защищенных жил, после чего изолируем специальными колпачками.
3. 3. Более надежный способ соединения проводов – с помощью клеммных колодок соответствующего сечения. Провода зачищаем примерно на 7-8 мм, вставляем в соответствующий разъем колодки и зажимаем винтом. Такой способ соединения предупреждает возникновение искрения и окисления контактов.
4. 4. Далее к соответствующим проводам присоединяем контакты выключателей, розеток и источников освещения. Розетки и выключатели устанавливаем в подрозетники и надежно фиксируем специальными разжимающимися «усами».
5. 5. Только после установки всех элементов электрооборудования можно осуществлять интеграцию распределительных коробок между собой и с центральным силовым кабелем.

Для проводов, питающих электроприборы повышенной мощности, прокладываем отдельные короба, рассчитанные на один провод. Кабель, идущий от электроплиты, бойлера или других мощных электрических установок, должен быть непрерывным и размыкаться только на индивидуальном автоматическом выключателе, установленном в распределительном щитке. Для завода в дом проводов для отдельных электроприборов можно использовать тот же футляр, что и для главного кабеля основной разводки. Но при этом нужно оградить каждый проводник друг от друга диэлектрическим негорючим материалом.

Так делается открытая электропроводка в деревянных домах, и ее монтаж доступен для самостоятельного практического воплощения. При желании провести проводку скрыто в условиях постройки из бревна или бруса лучше обратиться к специалистам, так как это занятие хлопотное, требует проведения точных расчетов и предусматривает трудоемкий монтажный процесс с установкой сложных коммуникационных узлов.

Размещение распределительных и коммутационных устройств

Крепление на стены привычных выключателей, коробочек и розеток, в доме из круглого бревна превращается в проблему. Кроме понятных ограничений пожарной безопасности, на покатую поверхность ничего не прикрутишь.

Этот вопрос решается установкой специальных подложек из негорючего диэлектрика. Разумеется, материалы стилизованы по дерево, и вписываются в единый стиль.

Как правило, нет необходимости ровнять поверхность: подиум прикручивается прямо на круглое бревно. За прочность можно не беспокоиться, это не гипсокартон, а шуруп в дереве.

Для тех, кого не устраивают прокладки под выключателями — есть иное решение. Корпус можно подровнять под «посадочное место». Правда, конструкция самого выключателя должна обеспечить пожарную безопасность в месте контакта с деревом.

Разумеется, современный дом, построенный в ретро стиле, не может обойтись без интернета, телефона и прочих линий связи. Коммутационные разъемы для них есть, в одном стиле с розетками и выключателями. А вот ретро интернет кабель еще не придумали. Проблема решается в комплексе: 220 вольт на косичках с изолятором, и некрасивые связные провода прячем в ретротрубу.

Кабели для ретро проводки

Для открытой проводки выпускают медные многожильные провода сечением 1,5 мм2 и 2,5 мм2. Других размеров нет. Проводники имеют двойную ПВХ оболочку, поверх которой наносится декоративная оплетка из технического шелка или хлопка. Эти нити пропитаны специальными антиперенными составами, а некоторые еще дополнительно залиты лаком.

Ретро проводка в определенных интерьерах смотрится очень неплохо

Особенности проектирования декоративной открытой проводки

Кабели бывают двух, трех и четырехжильные. Для устройства ретро проводки в деревянном доме по всем правилам необходим трехжильный кабель, так как заземление по новым стандартам обязательно.

Так как сечение ретро-кабеля большим не бывает, при проектировании электропроводки надо делать лучевую схему. Это значит, что каждую линию тянут отдельно. Соответственно, надо тщательно продумывать где и как будут проходить трассы, чтобы это выглядело симпатично. При этом надо руководствоваться следующими соображениями:

• На освещение используют ретро провод сечением 1,5 мм2. На одной такой линии максимальная допустимая нагрузка — 2 кВт, но суммарный потребляемый ток не более 10 А. Для освещения этого обычно более чем достаточно.
• Под розетки и розеточные группы тянут кабель сечением 1,5 мм2. Тут максимально можно подключить 3 кВт нагрузки с потреблением тока не более 16 А. В комнатах этого тоже достаточно, но вот на кухне — проблема.

  Большое количество проводов при открытой проводке — проблема

Относительно ретро проводки на кухне деревянного дома стоит хорошо подумать. Во-первых, нитяная оплетка будет пачкаться и вернуть ей изначальный вид проблематично. Хотя, при желании можно использовать провод в виниловой или резиновой оболочке. Только покрытие должно быть светостаблизированным. Эти провода должны быть пригодны для наружного использования.

Во-вторых, отделка рабочей зоны чаще всего — плитка, а именно тут находится основное количество розеток. Потому имеет смысл на кухню дотянуть кабель скрытно (оптимальный вариант — под полом), развести розетки вдоль рабочей поверхности тоже скрытно, обычным кабелем в металлическом кабель канале. А на освещение, выключатели использовать ретро провода. Чтобы кухня тоже не выбивалась из общего стиля.

Производители и цены

Если задумана ретро проводка в деревянном доме, возникает вопрос, где закупить комплектующие и какой кабель лучше. На рынке есть витой декоративный кабель для открытой прокладки российского и европейского производства. Европейцы представлены несколькими фирмами. Лучшими считаются Fontini, Gi Gambarelli, Cordon Dor, Bironi. Из этого квартета лучший кабель у Gi Gambarelli (Гамбарелли). Он достаточно жесткий, чтобы хорошо сидеть на изоляторах, есть множество разных расцветок. Но основное его преимущество — он не горит и имеет пожарный сертификат. Стоит помнить, что ретро проводка в деревянном доме будет принята пожарной инспекцией без проблем только в случае наличия пожарного сертификата.

Кабели для ретро проводки имеют много цветов

Самый дешевый из европейских — провод Fontini (Фонтини), но он слишком мягкий, плохо держится на изоляторах. Чтобы не провисал, приходится ставить их чаще. Но самый большой минус — он горит. Ретро проводка от Cordon Dor (Гордон Дор) имеет множество расцветок, но выглядит «не очень» и тоже провисает. При всем при этом общее качество проводов хорошее. Но надо учесть, что стоимость одного метра трехжильного кабеля порядка 2-4$ за сечение в 1,5 квадратных миллиметра и 3-5$ за более толстые проводники.

С российскими производителями все еще сложнее — эта тема популярна и постоянно появляются новые производители. Многие из них есть только на региональных рынках, так что отследить качество и найти лидера пока никому не удалось. В приятную сторону изменяется цена на ретро проводку российского производства. Конкуренция повышается, цены становятся все более приемлемыми.

Давно на этом рынке присутствуют несколько кампаний — VILLARIS (российско-испанская), «Гусевъ», Gemini Electro. Они уже заработали определенную репутацию и качеству их продукции можно доверять. Вполне неплохая проводка. Но цены несколько выше средних. Есть и молодые кампании: Lindas, Retrika, Рыбинсккабель, ОТМгрупп, Zion (Цион) и другие.

Основные элементы ретро проводки

Чтобы иметь четкое представление, о чем идет речь, давайте рассмотрим каждую из составляющих отдельно:

• Провода. Для производства современных ретро кабелей используется медная проволока, сечением от 0,75 до 2,5 мм. Сначала она покрывается слоем ПВХ, а затем материалом (хлопок, шелк), пропитанным негорючим раствором. Встречаются варианты с покрытием из стекловолокна.
• Изоляторы. Они представляют собой маленькие ролики, с отверстием для крепления посередине. После установки на них нанизывается будущая проводка. Изготавливаются ролики в основном из керамики (фарфора), поэтому стоят недешево. Существуют также недорогие пластмассовые изделия, но вешать на них силовые провода нежелательно.

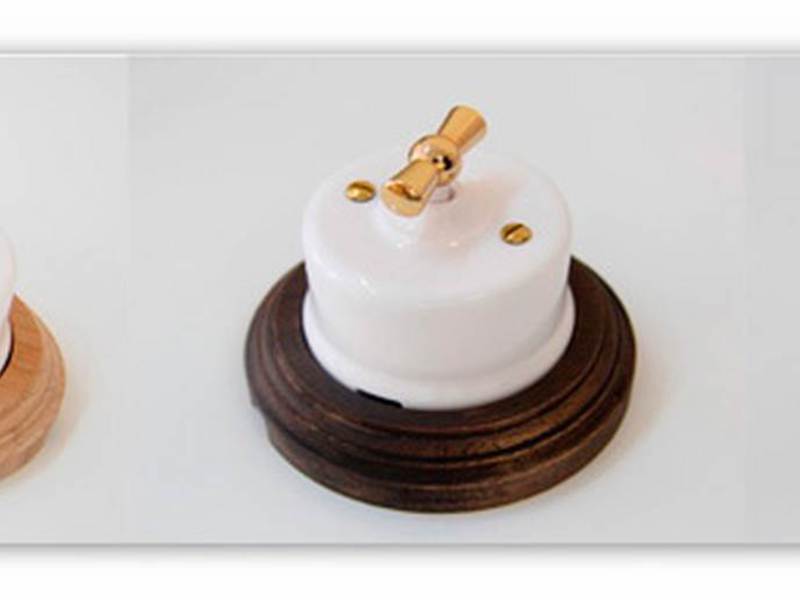

• Выключатели, розетки, монтажные коробки. Было бы глупо создавать интерьер под старину, используя обычные электроустановочные изделия. Поэтому производители выпускают специальные серии электротоваров в старинном дизайне.

Как видите, при наличии денег современная индустрия готова предложить все, что душе угодно.

Монтаж

Чтобы выполнить разводку ретро-проводки понадобятся:

• распределительные коробки;
• кабели нужного сечения (от 1,5 до 2,5 мм);
• накладные розетки в стиле ретро;
• ретровыключатели;
• достаточное количество фарфоровых изоляторов-роликов.

В отличие от скрытого монтажа, который выполняется до начала отделочных работ, разводка электропроводки выполняется уже поверх обоев, окрашенной или лакированной деревянной поверхности.

Всё необходимое для начала работ

Проектирование — важнейший этап

Электрификация объекта, а особенно, деревянного дома требует строгого соблюдения современных стандартов. Правильный выбор расходных материалов и соблюдение правил монтажа гарантирует безопасную эксплуатацию.

Проектирование лучше доверить специалисту, ведь только он сможет выбрать оптимальное сечение кабеля в зависимости от нагрузок, учтёт другие важные параметры. Проектирование специалистом электромонтажной фирмы — 50% успешного монтажа. Электрик посоветует наиболее подходящие места для установки распределительных коробок, выключателей, розеток.

Специалист посоветует оптимальную схему для подключения оборудования. На поиск подходящей схемы уходит достаточно много времени, но лучше потратить его, сделав проводку безопасной, долговечной и готовой к любым нагрузкам.

Расчёт материалов

Ретро-проводка обходится недёшево. Это связано с высокой ценой комплектующих. Страна-производитель и даже цвет изделия сильно влияет на стоимость. Например, кабель коричневого цвета будет стоить гораздо дешевле, чем синий или золотистый. Те, кто решил использовать комплектующие из Китая, будут разочарованы: даже китайские товары для ретро-проводки стоят достаточно дорого. Наиболее популярны итальянские компании, предлагающие разнообразные товары, отличающиеся надёжностью и разнообразием.

При наличии схемы-проекта рассчитать количество материалов не так сложно. Стоимость продукции следующая:

1. Кабель в бухте — от 5 до 15 тыс. рублей за бухту;
2. Ролики-изоляторы из фарфора — от 20 до 50 р. за ролик;
3. Накладные выключатели и розетки — 600–4000 р. за единицу;
4. Подложки для изоляции — 500–200 р.

Важные особенности монтажа изоляторов-роликов

Установка изоляторов подразумевают некоторые особенности:

• первые фарфоровые ролики-изоляторы монтируются на расстоянии 4–5 см от выключателя, розетки или распределительной коробки;
• горизонтальный монтаж подразумевает расстояние между изоляторами не более 45 см (иначе кабель начнёт провисать);
• при вертикальном монтаже шаг можно увеличивать до 50 см;
• для поворота используется 2 изолятора под углом 45 градусов на расстоянии 5 см, при этом сам провод поворачивает на 90 градусов.

Выбор материалов для электрической проводки в старинном стиле и подготовка к работе

Собираясь самостоятельно провести винтажную проводку, необходимо запастись:

• Проводами, имеющими необходимое сечение.
• Распределительными коробками в нужном количестве.
• Изоляторами из фарфора.
• Розетками и выключателями (они должны быть накладными).
• Саморезами для работы по дереву.

Разновидности деталей ретро-проводки на видео:

Наиболее качественное, но вместе с тем и дорогое оборудование производится в Италии. Самой большой популярностью пользуется продукция компании Fontini.

Винтажные провода нужно внимательно выбирать по цвету оплетки, чтобы они гармонировали с общим дизайном помещения. В соответствии с окраской кабелей выбирается цвет остальных элементов электропроводки.

Вы можете по своему желанию подобрать яркие, контрастные цвета или остановиться на спокойных тонах.

Поскольку кабели для ретро-проводки имеют высокую стоимость, то можно частично сэкономить, пустив их только на открытых участках. Там, где электропроводка будет спрятана за предметами или обшивкой, можно использовать обычные проводники, спрятав их внутрь кабельного канала, подобранного по цвету поверхности.

Кроме того, витую проводку можно изготовить самостоятельно, скрутив в жгут три провода (при наличии в доме заземления) или два (при его отсутствии). Хотя, разумеется, по внешнему виду и качеству такой самодельный кабель будет значительно уступать проводу фабричного изготовления.
