Стеллаж своими руками: универсальная мебельная конструкция

Конструктивные варианты

В конструкцию стеллажа входят стойки, каркас для полок, настил. Для повышения устойчивости тяжело нагруженной конструкции на ее задней стороне монтируют диагональные раскосы – стальные полосы, которые привариваются или прикручиваются к стойкам. Раскосы компенсируют боковые усилия и повышают надежность и устойчивость сооружения.

Перед изготовлением стеллажа из металлического уголка определяют его размеры и составляют чертеж. При определении геометрии сварной конструкции учитывают следующие моменты:

• Если вы хотите сделать стеллаж на всю стену, то определите его длину на 100-150 мм короче, чем длина стены. Если не выполнить это условие, то установить металлоконструкцию будет невозможно или очень затруднительно.
• Высоту определяют, в зависимости от высоты помещения и возможности занести сваренную конструкцию внутрь.
• Традиционная глубина полок универсального назначения – 400-600 мм, высота – 300-500 мм. При изготовлении своими руками металлического стеллажа из уголка для гаража обычно выбирают расстояние между полками 450-500 мм, для хранения консервации в погребе – 300-350 мм. Для расстановки пластиковых бутылок объемом 1,5-2,0 л дистанция между ярусами – 400 мм. Расстояние от пола до нижнего яруса – 500-700 мм или больше. Обычно именно на нижнюю полку устанавливают самые тяжелые предметы.

При расчете размеров металлического стеллажа учитывают тот факт, что уголок на металлобазах отпускают обычно по 6 м. Желательно, чтобы длина металлоконструкции была кратной длине углового проката, чтобы избежать отходов. Традиционным вариантом являются металлоконструкции длиной 2 м. Для хранения тяжелых предметов пролеты между опорными стойками уменьшают до 1,5 м.

Конструкции и размеры

Конструктивно стеллажи для гаража состоят из стоек, перекладин и полок. Иногда, для увеличения жесткости, на задней стороне делают еще поперечные затяжки — две стальные полосы, приваренные/прикрученные к крайним стойкам по диагонали. Они компенсируют боковые нагрузки увеличивая общею устойчивость и надежность.

Стеллажи в гараж можно сделать по этому чертежу (размеры указаны примерные)

Размеры — высота и глубина полок — выбираются практически произвольно — в зависимости от того, что вы предполагаете хранить. Единственное что надо подбирать аккуратно — длину пролета — расстояние между стойкам в одной секции. Оно зависит от жесткости материала, который вы решите использовать: полки даже при полной нагрузке не должны прогибаться. Для тяжелых вещей/предметов длинна пролета — около 1,5 метров, если нагрузка будет не слишком большой, расстояние можно увеличить до 2 метров, но больше делать однозначно не стоит. Если нужен стеллаж для гаража большей длины, ставят промежуточные стойки, расстояние между которыми все равно не может быть больше 2 метров.

Несколько слов о высоте полок в стеллаже. Самая нижняя полка может быть приподнята от уровня пола на 50-70 см (даже больше при желании). Сюда обычно ставят самые тяжелые предметы. Остальные полки можно делать на разной высоте, 30 см — это неудобно и непрактично. Вообще, оптимально на полку должна становиться 1,5 литровая пластиковая бутылка, а это 35-37 см. Такое расстояние удобно для использования.

Схемы размещения полок в гараже

Один из этапов, от которого зависит если не все, то многое, – расстановка стеллажей, выбор места для устройства полок. От этого будет зависеть, принесут дополнительные элементы в гараже свободу от скопившегося по углам, на полу гаража «хлама» или добавят проблем со свободным перемещением, парковкой автомобиля или мотоцикла.

Старый, проверенный способ – нанести на бумагу план помещения с учетом раскрытия створок ворот, возможных движений людей. Чаще всего без ущерба для свободного пространства под хранилище отдают дальнюю, расположенную напротив входа, стену. А уже в этой секции гаража дают развернуться своей фантазии и чувству прекрасного.

Планируя размещение полок по вертикали, не забываем, что шаг должен обеспечить удобство пользования, не быть слишком частым, чрезмерно растянутым.

При нехватке места допустимо навесить полки по всему периметру, но при этом нужно помнить, что любая случайно упавшая банка или болт «приземлятся» на кузов автомобиля или могут привести к травмированию находящихся в помещении людей.

Какие материалы и инструменты понадобятся для изготовления стеллажа?

Для хранения достаточно тяжелых предметов изготавливают стеллажи из стального равнополочного или неравнополочного уголка 40х40, 45х45, 50х50, 30х50 мм с толщиной стенки 3-5 мм. Обычно для этих целей используют угловой горячекатаный прокат, который для повышения коррозионной стойкости грунтуют и окрашивают. Для этой цели удобно использовать грунт-эмали «2 в 1», служащие сразу и грунтом, и финишным покрытием. Если для изготовления конструкции используется уголок, бывший в употреблении и успевший покрыться ржавчиной, то лучше приобрести краску для металла «3 в 1». Она выполняет функции преобразователя ржавчины, грунта и декоративной эмали.

Для настила используют фанеру, ОСП, ДСП, реже – листовой металл. Для хранения крупных предметов покрытие полок делается из брусков, расположенных с просветами, для складирования мелочей и установки банок с консервацией – из фанеры, ДВП, ДСП, ОСП, доски. Металлический настил изготавливают в тех случаях, когда планируется складировать тяжелые предметы. Большим недостатком древесины является ее невысокая стойкость к агрессивным биофакторам. Дерево быстро гниет, покрывается плесенью, повреждается насекомыми. Для продления срока эксплуатации деревянное покрытие обрабатывают антисептическими составами. Для повышения стойкости к огню – антипиренами.

Для создания сварного стеллажа понадобится сварочный аппарат. Наиболее популярны сейчас сварочные инверторы. Для сварки черного металла толщиной до 10 мм могут использоваться аппараты, обеспечивающие сварочный ток 160-180 А. Диаметр электродов – 3-4 мм.

Также понадобятся:

• углошлифовальная машина (УШМ, «болгарка») с отрезным кругом, предназначенным для работ по металлу – резки заготовок в размер;
• зачистной круг – для обработки сварных швов;
• дрель или шуруповерт, саморезы с концом в виде сверла, шайбы с резиновыми прокладками для закрепления покрытия полок;
• электроды;
• строительный уровень;
• пила по дереву или электрический лобзик для резки доски или фанеры в размер;
• измерительные инструменты;
• грунт и эмаль.

Для проведения заготовительных и сборочных работ понадобятся средства индивидуальной защиты – перчатки и очки.

Металлические полки для хранения заготовок на зиму

Вместо стеллажа из металлического уголка, для хранения в погребе заготовок на зиму можно изготовить металлические полки. Для этого вам потребуется приобрести количество уголка и листов металла, соответствующее габаритам будущей конструкции. Уголок необходим, чтобы сделать кронштейны, на которые готовая полка будет крепиться к стене. Ширина такой полки может достигать 300 мм, а длина — 600 мм. Собирается конструкция при помощи электродуговой сварки.

Металлический стеллаж — наиболее простая в сборке конструкция, с изготовлением которой можно справиться в домашних условиях, имея для этого минимум навыков, подручного инструмента и материалов. Если вы планируете в последствие перемещать стеллаж из помещения в помещение выбирайте для изготовления вариант сборно-разборной конструкции, поскольку в собранном виде стеллаж довольно тяжелый.

Мебель

Полезные советы и идеи по компоновке

Функциональность металлического стеллажа улучшится, если реализовать рекомендации знающих людей:

• чтобы увеличить количество полок для хранения банок с заготовками их делают высотой 30 см;
• чтобы не отвлекаться от работы на поиски необходимого в гаражах и мастерских, верстаки встраивают в систему хранения;
• металлический стеллаж на колесиках со стендом для инструментов, удобно выкатывать для ремонта на улице;
• для увеличения полезной площади теплицы устанавливают стеллажи, на полки которых ставят ящики с почвой;
• место для колес и громоздких предметов можно оставить под нижней полкой, подняв ее на 60 — 70 см от пола;
• если на одной из полок сделать выдвижной ящик с ячейками для метизов, они всегда будут под рукой.

Пример компоновки стеллажа 1

Пример компоновки стеллажа 2

Самостоятельно сделанный металлический стеллаж не только дешевле заводского, но и удобней в эксплуатации. Его собирают с учетом особенностей помещения, количества и размера предметов. Сборку металлической конструкции с нужными параметрами можно выполнить даже без сварочного аппарата.

Модели и конструкции

Выбирая стеллажи для гаража, примите во внимание площадь помещения и отведенные под них места. Так, некоторые конструкции могут оказаться слишком громоздкими для параметров вашего гаража или же напротив, недостаточно вместительными

Перед выбором модели сразу подумайте, что на них будет лежать, ведь разные виды систем хранения выполняют свою индивидуальную функцию и выдерживают разную нагрузку

Перед выбором модели сразу подумайте, что на них будет лежать, ведь разные виды систем хранения выполняют свою индивидуальную функцию и выдерживают разную нагрузку.

Существуют следующие модели стеллажей:

• стационарные;
• сборно-разборные;
• передвижные;
• островные;
• вращающиеся;
• модульные;
• навесные.

Стационарные стеллажи отличаются устойчивостью за счет того, что давление веса нагруженных полок приходится на пол. Конструкция изготавливается из вертикальных балок и горизонтальных брусьев, на которые крепятся полки, имеет жесткое соединение, что обеспечивает безопасность. Подразумевает установку на стену на постоянное место без возможности перемещения. Они удобные в эксплуатации, устойчивые и прочные.

Металлические стеллажи наиболее крепкие и выдерживают большой вес, деревянные подходят для нетяжелых вещей и просты в самостоятельном изготовлении. Монтаж такой системы хранения не требует специальных инструментов и навыков.

Более распространены сборные металлические стеллажи для гаража, которые также можно купить на любом рынке и без особых усилий собрать самостоятельно. В отличие от стационарных, они изготавливаются из перфорированного металлического профиля, а полки можно закрепить на любой высоте в зависимости от потребностей. Такие стеллажи удобнее и вместительнее и позволяют хранить и комплект запасных колес, и крупногабаритные грузы. Могут оборудоваться ящиками, которые дополнительно могут хранить нужные вещи.

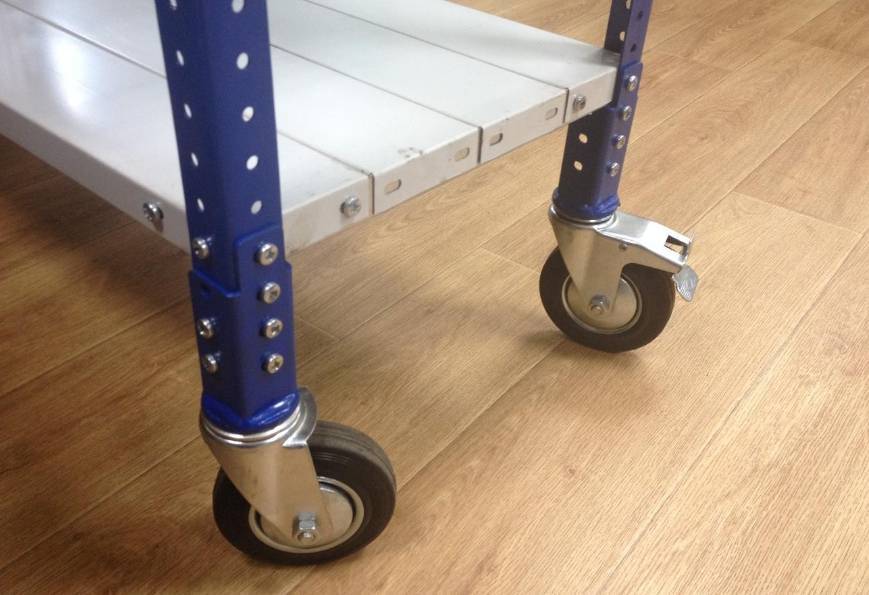

Передвижные стеллажи делают преимущественно из металлических конструкций. Их оснащают небольшими колесиками, которые позволяют свободно перемещать инструменты по гаражу. Можно будет без труда перенести ящики с инструментами к верстаку и продолжать работу.

Хотя подвижная конструкция мобильная и облегчает работу с необходимыми предметами, её грузоподъемность гораздо меньше, чем у прочих стеллажей. Такой стеллаж продается в разобранном виде и без особых усилий и умений собирается в гараже подобно конструктору. Выдерживаемая нагрузка – не более 100 кг.

Металлический островной стеллаж представляет собой устойчивую систему из нескольких полок, которые можно менять местами по высоте. Подобная конструкция предназначена для более легких предметов и четко сбалансирована, чтобы не допустить возможного обрушения полок и завала из-за тяжести. Есть центральные стеллажи, к которым можно подходить со всех сторон, и угловые, устанавливающиеся в углу помещения.Выдерживаемая нагрузка – не более 50 кг.

Вращающийся стеллаж предназначен для хранения и складирования мелких, штучных изделий, болтов, гвоздей, крючков, ключей и прочих небольших вещей, которые легко теряются и трудно отыскиваются в ящиках. Каждая мелочь будет на виду. Такие конструкции удобны, не занимают много места (рационально будет установить на верстаке) и освободят пространство для более массивных деталей. Выдерживаемая нагрузка – не более 50 кг.

Модульные стеллажи – многофункциональные изделия, состоящие из отдельных блочных элементов, которые могут соединяться между собой, словно конструктор, в удобную систему хранения. Вы можете сделать именно то, что требуется вам, а если появится нужда в дополнительном пространстве, к имеющемуся стеллажу можно прикрепить еще секции и полки. Выдерживаемая нагрузка – до 150 кг.

Подвесные полки не совсем можно назвать стеллажами, но такую удобную и универсальную конструкцию вполне можно применять в гаражах. На них поместится всё ненужное, то, что не особо пригодится в работе, мелкие детали, нетяжелые предметы. Настенные системы практичны и доступны, сделать такие полки не составит труда из любых подручных материалов, а потолочные, если их прикрепить с помощью специальных крепежных элементов под потолком на таком уровне, чтобы не задевала крыша автомобиля или ваша голова, и вовсе скроют от чужих глаз все лишние предметы. Нагрузка не должна быть большой, ведь навесные полки могут удержать вес намного меньше, чем стационарные стеллажи. Выдерживаемая нагрузка – не более 100 кг.

Изготовление стеллажей

Конструкция стеллажей для гаража

Детали

Высоту, глубину и размер полок стеллажа в гараж каждый регулирует по своему усмотрению, с учетом того, какое количество вещей будет храниться на полках.

Главное не забывать регулировать размер пролетов между секционными стойками. Главный критерий – твердость материала, полки не должны гнуться под тяжестью предметов.

Нижнюю полку располагают на высоте на 50-70 см от пола. Здесь обычно размещают предметы с большим весом. Остальные полки удобней всего располагать на высоте не меньше 35 см. Полки из древесины легче по весу и дешевле металлических, но и нагрузить их по полной не получится.

Учитывая тот факт, что металл не дешевое удовольствие, и покупая весь материал на рынке, стеллаж для гаража обойдется вам по той же цене, что и готовый в магазине. Лучший выход – покупать все необходимое на металлобазе, листам по 6 или 12 мм, а потом нарезать по необходимому размеру.

Древесина стоит дешевле металла, но если вы хотите качественный стеллаж без сучков, брать придется материал высоко класса качества.

Кроме того, древесину требуется обработать антисептиком.

Также, в помещении гаража создаются не очень благоприятные условия для деревянных полок – низкие температуры, влажность, резкие перепады температур.

Для того чтобы уберечь дерево от порчи, нужно обрабатывать его защитными веществами, а затем просушивать. Для крепления полок и самого стеллажа используют пластины или уголки из металла, при помощи саморезов.

Более дешевым вариантом для создания стеллажа в гараже является фанера и доска. Ламинированный ДСП намного дороже, его не нужно окрашивать и обрабатывать защитными веществами. Единственное, на боковые срезы, которые остаются открытыми необходимо нанести силикон, во избежание попадания влаги.

Каркас металлического стеллажа для гаража

Для создания каркаса стеллажа необходимы:

1. металлические уголки толщиной 3-4 мм;
2. труба из профиля с прямоугольным сечением.

Стойки изготовляют из профилированной трубы, а поперечины из уголков. Толщина металла 2-3 мм, ширина полки — 25 мм и больше. Поворачивают уголок таким образом, чтобы настил был в углублении. Настил на полки мастерят фанеры, доски, ДСП, ОСП. доска, фанера, ОСП, ДСП.

В первую очередь собирают боковые элементы, после закрепляют поперечины.

Также неплохим способом сборки стеллажей в гараж являются краб-системы. Это пластины из металла со специальными углублениями для профиля. В пазы вставляют трубы, затем пластины стягивают посредством болтов М6 или М8.

Под них сначала сверлят дырки тонким сверлом, затем расширяют толстым. Такие конструкции рассчитаны на небольшой вес. Есть еще один способ — специальные краб-системы. Это металлические пластины со сформованными под профиль выемками. В пазы закладываются трубы, потом две пластины стягиваются болтами.

Виды стеллажей для гаража

1. Сборные стеллажи собираются и разбираются самостоятельно.
2. Стационарные крепятся к стене «намертво»
3. Мобильные – можно передвигать с места на место.
4. Крутящиеся используют для мелких предметов (болты, саморезы, гвозди, гайки, ключи, отвертки, малый ручной инструмент).

Как сделать стеллаж в гараже

Для того, чтобы сделать стеллаж в гараже своими руками необходимо в первую очередь создать проект, измерить помещение, определиться с размерами. Высчитать необходимое количество полок и их глубину.

Лучшим решением является стеллаж во всю длину и высоту свободной стены.

Ширина полок около 1м. Это самый оптимальный вариант, чтобы разместить объемные и тяжелые предметы.

Глубина – примерно 50-60 см. Больше делать нет нужды, иначе сложно будет дотягиваться до нужных вещей.

Высота полок – в пределах 25-60 см, нижняя должна быть самой высокой (для больших предметов).

Собирать стеллаж нужно горизонтально, и только потом поднимать.

Как сварить стеллаж из уголков с настилом из фанеры: этапы работ

Работы проводят на свободном пространстве:

• На стойках отмечают места расположения полок.
• Сначала изготавливают боковые рамки, затем их выставляют в вертикальном положении и прихватывают продольные уголки – два внизу и два вверху. Для проведения этих мероприятий понадобятся помощники. Сначала проверяют диагонали с одной стороны, укрепляют прихватки, обваривают углы. Затем выставляют и укрепляют вторую сторону.
• Места сварки зачищают «болгаркой» с зачистным кругом. Удобнее пользоваться средней или маленькой «болгаркой».
• Фанеру размечают и вырезают по размеру.

• Дрелью или шуруповертом прикручивают фанеру к металлическому уголку с помощью саморезов, кончик которых имеет вид сверла. Предварительное сверление уголка в этом случае не требуется. Со стороны фанеры рекомендуется проложить металлическую шайбу с резиновой прокладкой. Если для настила используются доски, то существует два варианта – с их закреплением к каркасу или свободная укладка. Второй вариант часто используют в погребах, поскольку весной доски можно вынести на улицу, просушить их, проверить состояние. Для закрепления доски в уголке сверлят отверстия. В доску саморез вкручивают шуруповертом или дрелью снизу, через отверстие в уголке.

Для обеспечения устойчивого положения металлоконструкции ее крепят к стене с помощью кронштейнов.

Виды конструкций стеллажей

Тип конструкции зависит от наличия свободного места, назначения стеллажа, материала его изготовления и предполагаемого способа системы хранения. Конструкции могут различаться как по способу сборки, так и по виду стеллажей.

Стационарная стеллажная система

Она устанавливается в определенном месте на постоянной основе. Такие конструкции предназначены для тяжеловесных предметов — они способны выдерживать большую нагрузку.

Перед монтажом очень важно тщательно обдумать расположение стеллажа и начертить схемы, в которых учесть все размеры и площадь самого гаража. Собираются такие системы один раз, обычно с помощью кронштейнов

Передвижные мобильные стеллажи

Такую систему при необходимости можно передвигать или переносить в любое место, не разгружая. Это очень удобно, если инструмент понадобится на улице. Стеллаж оснащается специальными прорезиненными колесиками диаметром от 10 см. При желании их можно зафиксировать, ограничив возможность передвижения.

Разборные модели

Полки этих стеллажей можно монтировать на любую высоту с помощью гаечного либо болтового крепления. Среди автовладельцев такие конструкции считаются самым приемлемым вариантом. Их можно легко разобрать и регулировать по собственному желанию, меняя высоту, а также переставлять в любое место гаража.

Подвесные или настенные полки

Они крепятся к поверхности потолка или стены в любом месте. Позволяют сэкономить пространство и наиболее рационально использовать свободную площадь. Подобную конструкцию можно собрать из уголка и подвешивать на специальные крюки.

Вращающиеся модели

Такой интересный вариант можно установить в помещении, где требуется подчеркнуть определенный стиль. Эти стеллажи способны вращаться, обеспечивая доступ к инструментам и материалам с любой стороны. Подобная установка визуально напоминает стойку с компакт-дисками или открытками.

Закрытые

Подобные конструкции защищают от потерь мелких предметов и инструментов и создают видимость порядка. В них можно разместить как ценный инструмент, так и различные небезопасные материалы. Кроме того, такие конструкции защищают хранимые вещи от излишней пыли.

Закрытые стеллажи изготавливают из пластика, металла или древесины. Внутри их можно разделить на ячейки.

Открытые

Позволяют получить быстрый доступ к любым деталям и предметам — все лежит на виду и не нужно открывать и закрывать дверцы. Конструкции можно сделать настенными или подвесными. Для их надежной фиксации нужно заранее монтировать анкера.

Отдельные щиты для инструментов

Их можно делать в виде открытых ячеек, крюков, магнитов или установок с отверстиями. Тяжелые запчасти и инструменты н а таких панелях разместить не получится. Зато они идеально подойдут для хранения небольших предметов, которые нужно постоянно иметь под рукой.

Материалы для изготовления

Чтобы оборудовать гараж полками для хранения вещей, лучше всего использовать металл или дерево. Другие материалы не подходят для эксплуатации в условиях частых температурных перепадов, влажности воздуха и высокой вероятности механических повреждений. Например, ДСП быстро впитывает влагу и разбухает, а пластик не обладает достаточной устойчивостью к нагрузкам.

Самый надежный материал – металл в виде стальных уголков, круглых и профильных труб. Он прочный, долговечный, легко выдерживает большой вес хранящихся вещей, не горит. Для придания ему эстетичного вида и стойкости к коррозии все элементы конструкции покрывают специальными защитными или лакокрасочными составами.

Сварная металлическая конструкция

Но для изготовления полок из металла нужны и определенные навыки, и оборудование для работы с ним. Кроме того, этот материал нельзя назвать дешевым.

В отличие от него дерево более доступно как с точки зрения стоимости, так и относительно обработки деталей, наличия необходимых инструментов. Оно не столь долговечное и прочное, но вряд ли в гараже требуется предельная устойчивость к нагрузкам. А износостойкость деревянных элементов также повышается применением защитных покрытий.

Деревянный стеллаж

Основной недостаток дерева – это его горючесть, но обезопасить деревянные конструкции от случайного возгорания можно с помощью антипиреновых пропиток.

Антипирены для древесины

Цены на различные виды универсального антисептика Dali

Универсальный антисептик Dali

Самый оптимальный вариант для гаражных полок и стеллажей – это комбинация материалов: из металла делают каркас, а из дерева собственно полки или настилы. Это позволяет снизить себестоимость и обеспечить приемлемую надежность и долговечность конструкции.

Преимущества и особенности стеллажей из профильной трубы

Металлические стеллажи из профиля является необъемлемой частью гаража, мастерской и склада. Они обладают высоким показателем прочности и долговечности, и при этом обойдутся недорого. К тому же такие конструкции легко собрать самостоятельно, используя при этом доступные материалы и инструменты. Помимо этого, такие конструкции обладают рядом и других преимуществ:

1. Прочность и надежность. Конструкции из металла выдерживают значительные нагрузки, поэтому могут использовать на складах, в гаражах, погребах. Металлическая система может использоваться для хранения домашних заготовок, книг и инструментов, а установка угловых стеллажей позволяет еще и экономить место.
2. Визуальная привлекательность. Стеллажи из профильной трубы могут использоваться и для компактного размещения предметов в доме, оформленном в стиле лофт или хай-тек.
3. Простота монтажа. Необязательно покупать готовую конструкцию. Ее можно изготовить и самостоятельно, даже не имея особых строительных навыков. Для этого потребуется профильная труба, стойки и материал для полочек.
4. Невысокая стоимость. Для его изготовления потребуются недорогой профиль, стойки из уголка, металлические или деревянные полки и крепежные системы. При износе элементов их можно легко заменить новыми.
5. Противопожарная или антикоррозийная стойкость. В отличие от деревянных конструкций, такие стеллажи не станут причиной распространения огня. А использование порошковой краски или оцинкованного покрытия позволяет защитить изделие и от негативного воздействия повышенной влажности.
6. Устойчивость к деформации. Конструкция не деформируется при сильной нагрузке, высокой влажности и перепадах температур.
7. Простота уборки. Отсутствие стекол и сложных элементов делает уборку поверхности простой и быстрой. Достаточно протереть влажной тряпкой с добавлением любого моющего средства.

Организация пространства в гараже или мастерской

Установка металлического стеллажа в гараже или других помещениях позволит упорядочить систему хранения и навести порядок. А простота изготовления позволит собрать конструкцию из профиля своими руками.
