Гофра в землю для кабеля

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

• к осветительным приборам — 16 мм;
• к розеткам и включателям — не менее 20 мм;

  Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников

• от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;
• соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
• проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
• укладка слаботочных кабелей (телефон, интернет, антенна, и т.п.) — от 25 мм.

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее

При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Название	Тип	Внешний диаметр	Внутренний диаметр	Протяжка	Цена за метр	IP	Назначение
Гофра ПВХ	легкая	16 мм	11,4 мм	да	2,4 руб
Труба гофрированная ПНД черная	ДКС	15,7 мм	11,3 мм	да	от 7,5 руб/м	55	для скрытой прокладки
Труба гофрированная ПНД черная	ДКС	19,5 мм	14,5 мм	да	от 8,9 руб/м	55	для скрытой проводки
Труба ПНД красная двустенная	жесткая	50 мм	41,5 мм	да	78,5 руб/м	44	для скрытой прокладки
Труба ПНД тяжелая	тяжелая	31 мм	23,4 мм	да	от 9,7 руб/м	55	скрытая прокладка
Труба ППЛ (полипропилен) гофрированная	легкая	19,7 мм	14,8 мм	да	от 28 руб/м	55	открыта, Скрытая прокладка
Гофротруба полиамид	черная	21,2 мм	16,8 мм	нет	от 52 руб/м	68	открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамид	серая	21,2 мм	16,8 мм	да	от 48 руб/м	68	открытая, скрытая прокладка

Преимущества гофрированной трубы ПНД

Труба гофрированного типа, отличается от металлических изделий тем, что значительно дешевле. Длительную эксплуатацию выдерживает как изготовленная по ГОСТу продукция, так и трубы из вторсырья (будут немного отличаться характеристики и цвет).

К основным преимуществам данной продукции относятся:

• прокладка кабеля может производиться по криволинейной траектории без использования вспомогательных каркасов (но, не смотря на повышенную гибкость, при сильном сгибе гофра заламывается, и вы попросту не протянете силовой провод);
• при нормальных условиях эксплуатационный период достигает 50 лет;
• для соединения отдельных участков нет необходимости использовать сварочные аппараты;
• гофрированная труба значительно легче металлической;
• отличается отличными электроизоляционными свойствами, не нуждается в заземлении;
• имеют отменные антикоррозийные свойства, поэтому не разрушаются под воздействием внешних негативных факторов;
• стойкость к перепадам температуры от -25 до +75 градусов;
• не аккумулируют конденсат на поверхности грунта, не окисляются и не выделяют токсичные вещества.

Способы прокладки в земле

Существует два способа укладки кабеля в грунт по гофрированным футлярам: с рытьем траншеи и бестраншейная укладка. Какой из них оптимальнее, зависит от места проведения монтажа.

Подземная укладка кабеля в гофре

Способ укладки кабеля по защитной гофрированной трубе, посредством рытья в земле траншеи, идеально подходит для частных домов и дачных участков. Глубина укладки должна быть не меньше 70-80 см. Данный вид монтажа не требует дополнительных соединительных муфт или колодок, а только для вывода провода из-под земли и соединение с электрической системой дома.

Бестраншейная прокладка кабеля в трубе ПНД проводиться в труднодоступных местах и чаще всего используется коммунальными службами, поскольку для ее выполнения необходима специальная техника и приспособления.

Бестраншейная укладка заключается в горизонтальном, направленном бурении грунта без повреждений его поверхности. В образовавшуюся скважину монтируется труба уже с проводом внутри.

Подготовительный этап

Прежде всего, необходимо определиться с оптимальным способом монтажа гофрированного футляра. Для этого собираются все сведения о месте работ и грунте (во избежание повышенного влияния грунтовых вод; щелочей, кислот и т.п.).

Подземный монтаж используется в случае нормального уровня грунтовых вод, хорошим показателям грунта, отсутствия препятствующих построений или дорожных путей. Также местные условия влияют на глубину прокладки кабеля.

Для легкого протягивания, на провод наносят маслянистое вещество, которое, к тому же, исполняет роль сигнализации уровня давления в трубе. На проводе не должно быть повреждений или дефектов. Прокладка должна проходить максимально безопасно, поэтому перед началом работы все работники дополнительно инструктируются, проверяются их инструменты и спецодежда.

Процесс прокладки кабеля в трубе

На этапе проектирования силовой линии необходимо определить точную длину канала, в который будет вкладываться труба. Зарисуйте план прокладки силового повода.

Рассмотрим процесс укладки при помощи рытья траншеи:

• на подготовленную почву с песчаной подушкой (10 см разрыхленного песка) укладывается труба (без натяга, небольшими горизонтальными волнами);
• протягиваем провод (трубы можно класть уже с протянутым внутри проводом или же, привязав его к медной проволоке, протянуть уже после укладки гофры);
• засыпаем трубы слоем песка так, чтобы их не было видно;
• засыпаем их слоем грунта в 15 см и утрамбовываем его;
• по всей длине растягиваем сигнальную ленту;
• полностью засыпаем траншею и утрамбовываем грунт;
• делаем проверочный замер сопротивления изоляции силового провода.

Протянуть кабель в трубе и произвести ее монтаж способом рытья траншеи вы сможете самостоятельно, без сложных приспособлений или техники. Все этапы прокладки должны производиться по инструкции, все материалы проверены и подготовлены к использованию.

Перед тем, как приобрести гофрированную трубу для защиты силовых проводов в грунте, в обязательном порядке убедитесь, что она не повреждена, осмотрев ее по всей длине. Выбор качественного строительного материала и строгое следование инструкции по монтажу инженерных силовых проводов – это залог их долговечной эксплуатации без угрозы замыканий или других опасных для жизни происшествий.

Способы и правила укладки труб ПНД

Монтаж ПНД трубопровода для защиты кабеля допускается производить подземным, открытым способом, либо внутри помещений.

При проведении работ необходимо учитывать ряд важных моментов:

• Монтаж можно производить при температурах не ниже -30°С.
• При траншейном способе прокладке на глубине свыше 2 метров стоит предусмотреть защитный бетонный канал.
• Все места стыков должны быть герметичными. Для этого можно использовать компрессионные муфты, либо специальные фитинги. Допускается использование метода стыковой сварки.

Укладка труб внутри зданий

Производится предварительная разметка трассы прокладки, после чего трубы закрепляются, и в них заводится один или несколько кабелей. Трубопровод, идущий по полу, желательно поместить в бетонную стяжку, расположенный вдоль стены или потолка – заштукатурить. В дальнейшем это позволит осуществлять любые манипуляции с проводкой без нарушения целостности поверхности.

Укладка на улице в траншею

Здесь последовательность действий несколько иная:

• Производится разметка будущей трассы прокладки.
• Осуществляется выемка грунта на необходимую глубину.
• На дно траншеи укладывается песчаная подушка толщиной 10-15 см.
• На слой песка помещается ПНД трубопровод, всем стыкам которого обеспечена герметичность.
• В трубопровод протягивается кабель, который должен лежать свободно, без натяжений.
• Далее, труба укрывается слоем песка (10-20 см), оставшаяся высота заполняется грунтом.

При подземном способе прокладки силового кабеля использование муфт и любых других соединительных элементов следует свести к минимуму. Даже при правильном монтаже герметичность в местах стыков будет далека от идеала. А вот в местах вывода кабеля в здание без фитингов уже не обойтись.

Бестраншейный способ укладки в земле

Осуществляется исключительно при помощи специализированной техники, способной производить горизонтальное бурение.

Пробуривается так называемая «пилотная» скважина, которая на втором этапе работы расширяется посредством специальной насадки. Часто, одновременно с бурением в скважину подается раствор, укрепляющий стенки канала и защищающий их от обрушения.

Далее, в подготовленное отверстие заводится ПНД труба с помещенным в нее кабелем. Это делается также с применением специальной аппаратуры.

Такой способ позволяет прокладывать трубы без нарушения поверхностного слоя грунта, однако, ввиду сложности и дороговизны, используется преимущественно крупными строительными и коммунальными организациями.

Скрытая и открытая прокладка проводов в гофротрубе

Скрытая электропроводка в стенах имеет свои преимущества, например, с эстетической точки зрения. Кроме того, проводники лучше охлаждаются.

К недостаткам этого вида монтажа электролиний традиционно относят:

— высокую трудоемкость; — большое количество строймусора; — повышенную вероятность последующего повреждения проводов, например, перфоратором; — проблему с монтажом скрытых электролиний в постройках из дерева; — сложность или невозможность замены электропроводов.

Частично эти задачи решаются протяжкой кабеля в гофру с укладкой трубы в подготовленные штробы или монолитный бетон.

Открытую проводку в гофротрубе проще монтировать, делая отводы к светильникам, розеткам и выключателям. Гибкая гофра превосходно прокладывается даже по неровным стенам. Закрепление гофротрубы осуществляется спецклипсами или стяжками.

Правила монтажа кабеля в гофре в стенах и по потолку

При прокладке кабеля в гофре по стенным или потолочным поверхностям необходимо соблюдать несложные правила:

Для того, чтобы оперативно провести протяжку проводов в гофру, потребуется определенный навык. Сама по себе эта процедура не сложная, если соблюдать инструкцию:

концевик этой проволоки («кондуктор») скрутите с кабелем/проводом;

заизолируйте место соединения для большей гладкости протягивания;

создайте натяжение гофры, например, закрепив второй свободный конец «кондуктора» на ручке двери или батарее;

потяните, чтобы проводник постепенно, без рывков и зацепов заходил в гофру.

Наглядно весь алгоритм протяжки кабеля в гофру показан на видео.

Источник

О производстве ПНД труб

ПНД труба — необычный строительный предмет, происхождение которого весьма интересное. Для производства такой трубы используется полиэтилен. Вот только он — не простой. Как правило, применяется одна из двух вариаций полиэтилена:

1. LDPE. Расшифровывается как Low Density Polyethylene
2. MDPE. Расшифровывается как Medium-density polyethylene

Интересно! Также существуют негорючие и трудногорючие ПНД трубы. Они — комплексные, то есть изготавливаются из смеси двух разных материалов — полиэтилена и антипирена.

LDPE — достаточно популярный материал. Благодаря его прозрачности, а также высоким антисептическим свойствам он нашел широкое применение в самых разных сферах. Прежде всего, его используют в медицине, строительстве и производстве пищевой упаковки. Большое количество самых разных труб для прокладки кабеля в земле, под землей, имплантатов и протезов — все они изготавливаются из полиэтилена LDPE. Выбор такого материала довольно просто объясняется: LDPE должен быть нейтральным к другим материалам и кожной ткани. Также данных материал не способен вызывать побочных реакций.

Теперь о самом получении ПНД трубы. В основу получения такого рода изделий положен метод экструзии. Вкратце — это когда расплавленный материал продавливается через фильеру (формирующая рабочая головка экструдера).

Расскажем немного подробнее, как происходит сам процесс изготовления. Технология производства любой ПНД трубы заключается в последовательном выполнении следующих процессов:

• гомогенизация;
• расплавление в контролируемой форме;
• размягчение и формирование полимерного сырья в экструдере;
• охлаждение готовой трубы;
• окончательная калибровка перед выпуском на продажу..

Производство труб ПНД начинается с загрузки гранулированного сырья в приемный бункер экструдера. Оттуда оно попадает в рабочий цилиндр, т.е. в фильеру. По всему цилиндру расположены нагревательные элементы и с каждым из них столкнется сырье, продвигаясь от зоны загрузки далее.

Интересно! Разнообразие — отличительная черта полиэтиленовых труб низкого давления. Это обусловлено использованием различных видов фильеры. У каждой из них, как минимум, разные нагревательные элементы.

В процессе калибровки, заготовка из экструдера попадает в вакуумную ванну, где труба приобретает окончательную форму путем давления, прижимающего заготовку к калибровочной форме.

Все производство выполняется на современном и высокотехнологичном оборудовании, обладающей одной крайне важной чертой — автоматизированным контролем качества. Она помогла добиться сразу нескольких важных успехов в промышленности:

• оптимизация расхода сырья;
• минимизация количества брака;
• снижение цены

Все это стало возможным благодаря постоянному мониторингу, а также возможности корректировать показатели на любом этапе производства.

Полиэтилен низкого давления обладает следующими физико-химическими характеристиками:

1. Большая твердость. Причина — высокая кристалличность вещества.
2. Высокая прочность на растяжение и сжим.
3. Паровая и жидкостная непроницаемость, возведенная чуть ли не в абсолют.
4. Хорошая химическая стойкость. ПНД труба не боится большей части опасных сред, в которой есть кислоты, щелочи, жиры и масла.
5. Отличные диэлектрические свойства. Защитит от всех проблем, связанных с электричеством.
6. Возможность переработки. ПНД труба легко проходит сварку и склейку.

Важно! Подобные трубы применяются в самых разных целях, поэтому их часто можно встретить без установленного зонда

Предостережения

Подземный кабель для электричества в частном доме должен быть только бронированный.

Металлическая труба для проводки не должна быть сплошной, так как при ее заполнении грунтовыми водами образовавшийся в сильный мороз лед повредит кабель.

Проводка обязательно нуждается в заземлении. Для этого к броне припаивают отдельный изолированный провод. Второй конец подключают к земле на щитке или нулевой клемме. В случае аварийной ситуации автомат отключит питание.

Выбор правильного кабеля, соблюдение всех требований при его установке, является основой продолжительной и безопасной эксплуатации электрической магистрали.

При монтаже электрического ввода в дом каждый из нас задумывается, каким образом его лучше сделать – воздушным или подземным способом?

Монтаж воздушного СИП — это всегда в разы быстрее и в несколько раз дешевле.

Во-первых, это надежнее. А во-вторых, не портит фасад здания и внешний вид прилегающей территории.

Зачастую эти два способа объединяются. Изначально на специальную трубостойку делается ввод с опоры.

А уже от этого распредшкафа кабель укладывают в землю и заводят в дом. При нахождении опоры недалеко от здания, некоторые провод СИП монтируют непосредственно на фасад.

Но мы обратимся именно к подземному вводу. Давайте рассмотрим с какими трудностями вы столкнетесь при укладке кабеля в земле и особый акцент сделаем на распространенных ошибках при выполнении данной работы, которые в конечном итоге рано или поздно приводят к выходу из строя КЛ.

Монтаж кабеля в земле можно сделать двумя способами:

без какой-либо защиты (используя бронированные марки КЛ)

в трубах или специальной гофре

Сначала рассмотрим первый способ. Здесь применяется как правило, кабель с ленточной броней – ВБбШв или АВБбШв.

Вовсе не обязательно использовать бронь типа ААБл, ААШВ, где идет цельная литая защитная оболочка из алюминия. Это могут быть просто ленты, перекрывающие друг друга внахлест.

Бронь в данном случае защищает не столько от внешнего воздействия (кто-то начал копать там, где нельзя этого делать), сколько от деформации и усилий тяжения при пучении грунта.

То же самое относится и к проводу СИП. Его нельзя укладывать в землю даже в трубах.

Нередко на ютубе можно встретить ролики, где используется медный КЛ с жилами 6мм2 или алюминий 10мм2. Объясняется это якобы малым количеством эл.приборов в доме или на даче.

По нагрузке вам этого может быть и хватит, а вот по соблюдению требований минимального сечения PEN-проводника, у вас будет нарушение. При однофазном питании кабель должен быть трехжильным, при трехфазке – пятижильным.

Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?

Необходимо выдержать определенное расстояние в 60см.

После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.

Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.

Способы прокладки кабеля в земле

Сегодня строительство требует максимально эффективных и в то же время креативных решений. Использование ПНД труб для наружной прокладки кабеля или под землей продиктовано в первую очередь их прочностью и удобством использования. Их адаптируемость прекрасно выручает, когда ситуация требует использования того или иного способа прокладки.

Расскажем о каждом из них немного подробнее.

Бестраншейный способ прокладки

Одна из самых популярных технологий прокладки коммуникаций в земле. Применяется в труднодоступных местах, а потому потребует привлечения спецтехники и оснащения.

Такой способ выделяется проведением горизонтального бурения. Подобное решение, несмотря на свою сложность реализации, позволяет проложить коммуникации и при этом практически не нарушать состояние верхнего слоя грунта.

Для проведения работ компания должна предварительно изучить состав почвы получить разрешение на геодезические работы. Прокладка кабеля в ПНД трубе при бестраншейном способе происходит в несколько этапов:

• бурение пилотной скважины;
• расширение скважины;
• установка ПНД трубы с кабелем внутри.

При бурении пилотной скважины специалисты используют буровую головку. Поскольку в процессе работы она нагревается, в землю через отверстия подается специальный раствор, который заполняет только образовавшуюся скважину. Это позволяет «убить двух зайцев разом» — и охладить инструмент, и в разы снизить возможный риск обвалов.

При необходимости специалисты могут произвести расширение скважины. Это возможно сделать специальным триммером, который заменит собой буровую головку. Только после всего этого выполняется затягивание ПНД трубы в скважину.

У подобной технологии, несмотря на ее плюсы, есть один большой минус — сложность реализации.

Важно! Подобный способ прокладки электрического кабеля способны реализовать только те компании, которые специализируются на бурении и имеют весь необходимый для этого арсенал оборудования и спецтехники

Траншейный способ прокладки

Технология прокладки ПНД трубы в земле — альтернативный вариант бестраншейному. Ее применяют в случаях, когда нужно провести электричество в частный дом или на дачу.

Перед началом работ специалистами производится осмотр кабеля на предмет целостности его оболочки.

Важно! Если оболочка электрокабеля сильно нарушена, он отбраковывается, что приводит к замене на другой, с цельной оболочкой. Процесс прокладки ПНД трубы с кабелем в земле будет выглядеть следующим образом:

Процесс прокладки ПНД трубы с кабелем в земле будет выглядеть следующим образом:

1. Разметка территорий с дальнейшим выкапыванием траншеи нужной глубины.
2. Установка ПНД трубы подходящего диаметра.
3. Протягивается и укладывание кабеля (лучше сохранить некоторый запас кабеля, чтобы было без натяжения).
4. Засыпание траншеи песком и грунтом.

Чтобы было проще обнаружить место расположения кабеля, специалист может уложить над траншеей из гофротрубы сигнальную ленту.

Важно! Применяя пластиковую трубу для прокладки кабеля в земле, желательно не использовать никакие соединительные элементы и муфты. Это легко нарушит герметизацию, которая важна

При выводе кабелей в сооружения следует использовать фитинги.

На ровных отрезках прокладки кабеля стоит использовать цельные части труб, сечение которых — не менее 4 мм. Чтобы затянуть провод в гофрированную трубу для прокладки кабеля под землей, традиционно используют металлическую проволоку или капроновую протяжку.

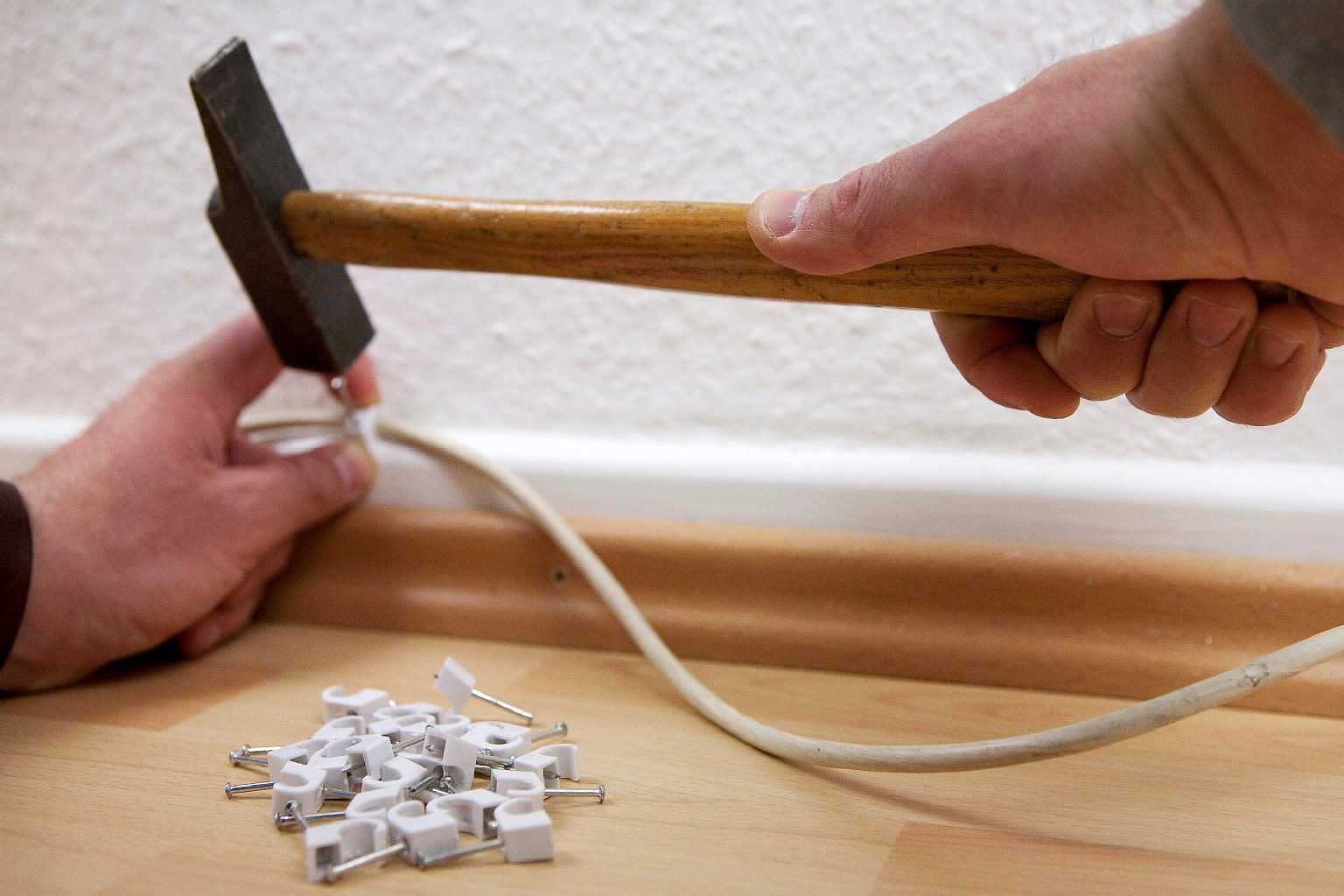

Способы крепления кабеля

Выбор способа фиксации кабелей зависит от ряда условий:

• мощности и сечения кабельной сети;
• типа кабеля;
• места прокладки;
• условий помещения или местности, где выполняется монтаж.

Процедуре монтажа клипсы для прокладки гофры либо другого крепления предшествует разметка.

Кабель-каналы

Кроме гофрированных и обычных труб для крепления кабелей используются особые короба из негорючего пластика. Это прямоугольная длинная коробка с крышкой, которая защелкивается благодаря особому устройству краев. Их называют кабель-каналами.

Помимо крепления и защиты кабеля такой канал выполняет эстетические функции. Линия проводов, которая проложена с его помощью, практически незаметна и естественно вписывается в дизайн помещения.

Чтобы закрепить кабель с помощью кабельного канала, вначале крепят к стене или потолку помещения сам короб. Затем, уложив внутрь проводку, закрывают короб крышкой.

Открытый электромонтаж

Нередко при прокладке проводки прятать разводку не требуется. Такое бывает, если впоследствии она закрывается штукатуркой либо облицовкой, или разводка проводов выполняется в технических помещениях. В подобных случаях проводку делают открытой. Для фиксации используют описанные ранее клипсы, хомуты и стяжки, причем скоба для крепления гофры может захватывать не один, а несколько рукавов сразу.

Монтажные работы осуществляются в следующей пошаговой последовательности:

1. Разбивка и разметка кабельных трасс. Внутри помещений для этого используют маркер, карандаш или восковой мелок.
2. Сверление отверстий в бетонных и каменных конструкциях.
3. Установка пластиковых дюбелей.
4. Установка крепежных элементов и фиксация кабелей.

В случае мягких поверхностей, в которые можно ввернуть саморез или вбить гвоздь, предварительное засверливание не требуется. То же самое касается монтажа с помощью специальных пистолетов.

Пластиковые трубы ПВХ и гофрированная трубка

Наиболее надежный и удобный способ крепежа – трубы ПВХ и гофра. Характерной особенностью крепления кабеля в трубах или гофре является возможность простой замены целого участка при необходимости. Даже если труба скрыта под слоем стяжки или штукатурки, кабель можно будет заменить. Разумеется, если монтаж выполнен правильно, а сама труба нигде не пережата.

Подходящее крепление для гофрированной трубы – пружинистые клипсы. Места их установки предварительно размечают, при необходимости выполняя сверление. Последовательность работ при этом особо не отличается от порядка прокладки открытой проводки, с  тем лишь отличием, что кабель предварительно размещают в трубе или гофрорукаве.

Крепление кабеля с помощью монтажных пистолетов

Использование специальных устройств для фиксации кабеля позволяет выполнять его укладку с высокой скоростью. Такие приспособления называют монтажными пистолетами. Они работают от сжатого газа или электричества. С их помощью либо кабель прибивается специальными скобами, либо устанавливаются крепежные клипсы, куда он впоследствии крепится.
