Провод заземления

Содержание:

Устройство контура заземления

Как работает заземлитель? Преимущественно элементы в заземляемом контуре используются в виде стальных стержней. Они монтируются в почву грунта и соединяются между собой стальной пластиной либо полосой. Полученное сооружение соединяется кабелем либо аналогичной стальной пластиной.

Глубина залегания металлических стержней напрямую зависит от глубины грунтовых вод. Чем ближе к поверхности будут располагаться грунтовые воды, тем менее глубоко нужно устанавливать стержни.

Основные конструктивные параметры заземленного контура:

  • Столбцы контура заземления, учитывая сопротивление, выполняются различными конфигурациями: трубы;
  • арматуры, имеющую гладкую структуру;
  • двутавры.

Установка стержня в землю происходит, учитывая его форму и мягкости почвы, кроме того, рекомендуемая площадь сечения должна быть не менее 1,5 см2.

  • Стержни размещаются в земле в различных формах, таких как: треугольная схема;
  • в виде прямоугольника;
  • квадратная.

Выбор формы монтажа определяет рабочую площадь заземлителя. Существует разновидность заземлительного контура установленному по периметру здания. Хотя самой распространенной является треугольная схема монтажа. Верхние точки электродов сварены с металлической пластиной.

Заземлители можно установить, используя дополнительные приспособления, но в случае заказа специализированного оборудования, можно получить готовый набор всех элементов конструкции. Зачастую такие наборы содержат, заземлительные электроды, выполненные из меди, имеющие длину 1 – 1,5 м. Профессиональные комплекты отличаются своей низкой финансовой затратностью, надежными инструментами и долговечным сроком службы.

Как определить у проводов заземление, ноль и фазу, если нет маркировки

Определяться на практике сложнее, чем в теории. Не все производители соблюдают стандарты. Поэтому при прокладке двухфазной сети 220 V с заземлением приходится пользоваться кабелем ВВГ с голубой, коричневой и красной расцветками. Комбинации могут быть иные, однако без выполнения нормативных требований.

К сведению. В старой проводке «советских времен» цветовая маркировка отсутствует. Одинаковые белые (серые) оболочки не позволяют узнать назначение и соответствие линий с помощью простой визуальной проверки.

Для исключения проблем рекомендуется выполнять монтажные работы с применением однотипной кабельной продукции. Когда цветовая маркировка отсутствует, следует создать ее в местах соединения изолирующей липкой лентой или термоусадочной трубкой. Последний вариант предпочтителен, так как рассчитан на длительное сохранение целостности.

Ниже представлены методики определения фазных и нулевых проводов с преимуществами и недостатками каждого варианта. В любом случае сначала уточняют параметры сети. В старых домах, например, часто используют двухпроводную схему подключения с единым рабочим и заземляющим проводниками.

На рисунке представлена современная сеть с отдельным подключением заземления и рабочего нуля. Предусмотрена возможность подсоединения трех,- и однофазных нагрузок.

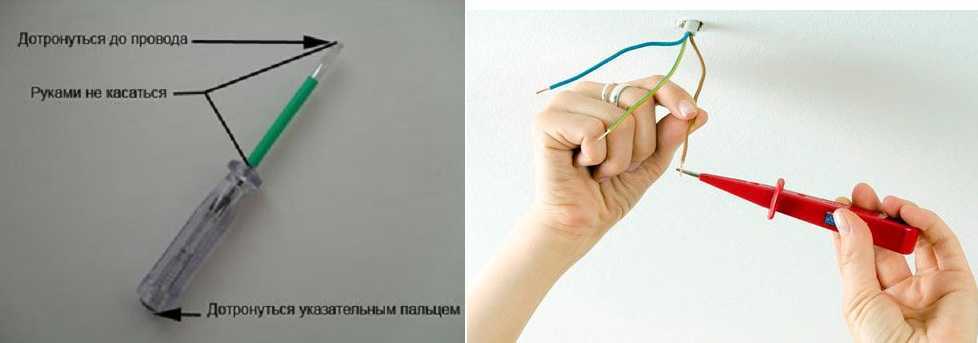

Определение фазы с помощью индикаторной отвертки

Прикосновение жалом такого прибора к фазному проводу замыкает цепь тока. Это сопровождается загоранием контрольной лампы или светодиода. Встроенный резистор ограничивает силу тока до безопасного уровня.

Преимущества индикатора:

  • минимальная стоимость;
  • компактность;
  • надежность;
  • долговечность;
  • автономность;
  • хорошая защищенность от неблагоприятных внешних воздействий.

Недостатком является ограниченная точность измерений. В определенных условиях не исключены ложные срабатывания.

Определение заземления, нуля и фазы с помощью контрольной лампы

Для воспроизведения этой технологии надо подготовить несложную конструкцию. В типовой патрон вкручивают лампу накаливания, рассчитанную на соответствующее напряжение сети. Подсоединяют провода достаточной длины для выполнения рабочих операций в определенном месте.

Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.

С помощью измерительного прибора

При проверке бытовой сети 220 V не надо знать, как определить полярность. Электропитание организовано с применением переменного тока, поэтому устанавливают переключатель мультиметра в соответствующее положение. Прикосновение щупами к проводам фаза-ноль (фаза-заземление) сопровождается индикацией соответствующего напряжения (≈220 V). Разница потенциалов между нулевым проводником и заземлением минимальна.

К сведению. При проверке старой двухпроводной схемы одним из щупов касаются арматуры в бетонной плите, радиатора системы отопления, иного заземленного элемента строительной конструкции.

При переключении на постоянное напряжение мультиметр покажет, где плюс и минус. При отсутствии достоверной информации об электрических параметрах в цепи начинают с максимального диапазона измерений с последовательным переходом к меньшим величинам при недостаточной точности.

Такой «прибор» пригодится для проверки цепей постоянного тока при отсутствии специализированных средств измерения. Пузырьки около минусового провода – это выделение водорода в процессе электролизной реакции. Область возле плюса через несколько минут приобретет зеленоватый оттенок.

Использование светодиода

Контрольный прибор можно создать собственными руками по аналогии с индикаторной отверткой. Вместо лампочки устанавливают AL 307 или другой светодиод с подобными характеристиками. Последовательно в цепь добавляют резистор 100-120 кОм мощностью1-2 Вт.

Что будет, если перепутать ноль с землей?

Если заземление исправно и выполнено в соответствии со всеми требованиями, об ошибке можно не подозревать
многие годы. Мне много раз попадались неправильно подключенные электроплиты с советских времен. Однако на
эти ошибки не следует закрывать глаза:

1. Приборы учета электроэнергии будут некорректно работать, из-за этого можно схлопотать приличный штраф от
энергетиков, когда все выяснится.

2. При установке дифференциальных выключателей (УЗО) или дифференциальных автоматов, корректная их работа
невозможна. Эти аппараты будут все время отключаться.

3. Заземление перестанет выполнять свою основную функцию — защищать человека от поражения электрическим током.
В добавок, это может стать самой причиной поражений.

4. При «слабом» заземлении в частном доме оно быстро выйдет из строя и в любом случае, придется производить
ремонт.

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления

Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше

Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Это интересно: Как открутить кран буксу из смесителя если она прикипела?

Окраска фазы

В тех случаях, когда монтаж электроустановки выполнен при помощи жестких металлических шин, применяется окраска шин несмываемой краской следующих цветов:

  • желтый – фаза А (L1);
  • зеленый – фаза В(L2);
  • красный – фаза С (L3);
  • голубой – нулевая шина;
  • продольные или наклонные полосы желтого и зеленого цвета – шина заземления.

Расцветка фаз должна сохраняться в пределах всего устройства, но не обязательно на всей поверхности шины. Допускается маркировать обозначение фазы только в местах подсоединения. На окрашенной поверхности можно продублировать цвет символами “ЖЗК” для краски соответствующих цветов.

Если шины недоступны для осмотра или работы, когда на них присутствует напряжение, то допускается их не окрашивать.

Цвет фазных проводов, подключенных к жестким шинам, может не совпадать с ними по расцветке, поскольку видна разница в принятых системах обозначений гибких проводников и жестких стационарных распределительных шин.

Читать также: Угломер механический с нониусом

Как проверить наличие земли в розетке

С тем как подключить розетку с заземлением разобрались, но желательно еще понять, работает заземление или нет. Чтобы сделать все официально, надо пригласить электриков. Они при помощи омметра проведут измерения параметров заземления. Вообще, эта процедура обязательна перед вводом электропроводки в эксплуатацию — сегодня без заземления никто вам электричество не подключит. Причем заземление должно отвечать требованиям, но вот на розетках его никто не проверяет. Надо только приглашать электриков.

В разных странах розетки и заземляющие контакты имеют разную форму. В нашей стране действует тип F

Самостоятельная проверка

Можно проверить качество заземление в розетке самостоятельно. Но учтите: все подобные способы запрещены нормативными документами. «Нормальных» и безопасных просто нет. Есть рискованные, при которых можно получить поражение электротоком. Проверяют обычно при помощи контрольки — это патрон с лампой накаливания на 220 В небольшой мощности (25-30 Вт). К выводам патрона прикручены/припаяны два провода сечением 2,5 мм². Для удобства к концам проводов можно припаять крокодилы. И лучше, если они будут иметь изолированный корпус — проще будет соблюдать технику безопасности.

Проверки при помощи лампочки запрещены

Сначала на розетке определяем фазу. Даже если вы ее только что подключили, перепроверьте. Сделать это можно при помощи отвертки-индикатора: если при прикосновении щупом отвертки горит светодиод — это фаза. Далее, к найденной фазе подключаем один из проводов контрольки. Вторым проводом касаемся нуля — лампочка должна загореться. При прикосновении к земляному проводу — должно сработать УЗО, так как своей проверкой вы создали ток утечки. Если так и произошло — заземление и УЗО у вас работают нормально.

Если проводка старая и УЗО нет, лампа просто будет гореть. По яркости ее свечения можно определить нормальные или нет параметры у заземления. По идее, яркость горения при подключении через ноль и землю отличаться не должны. Это если «земля» нормально работает. Если с «землей» яркость заметно падает, параметры заземления плохие и необходимо переделывать, проверять контакты, штыри и т.д.

К вопросу о безопасности

Еще раз обращаем внимание: для проверки работоспособности заземления в розетках лучше пригласить электрика. Он проведет замеры, и по результатам даст заключение

Но если вы все-таки решили испробовать один из методов самостоятельной проверки, надо хорошо подготовится, соблюдать все возможные предосторожности:

Но если вы все-таки решили испробовать один из методов самостоятельной проверки, надо хорошо подготовится, соблюдать все возможные предосторожности:

Не прикасаемся руками к оголенным проводам и металлическим частям

  • Под ноги положить резиновый коврик.
  • Браться руками только за изолированные части.
  • Не проверять одному. Чтобы «в случае чего» было кому отреагировать.

Но как мы уже сказали неоднократно выше, лучше позовите электрика. Пусть подключить розетку с заземлением вы в состоянии самостоятельно, но проверить качество работ лучше все-таки доверить профессионалу.

Маркировка

Необходимо знать, какого цвета провод заземления.

Обычно провод заземления в виде отдельной жилы входит в состав многожильного провода, питающего электроприбор или розетку.

Таким образом, в 1-фазной сети он будет 3-й жилой, а в 3-фазной — 5-й.

В таком случае для заземляющего провода предусмотрена особая маркировка, позволяющая отличить его от фазной или нулевой жил и предотвращающая таким образом путаницу при подключении:

  1. Буквенная. ПУЭ предписывают наносить на изоляцию провода заземления литеры «РЕ». Такое же обозначение предусмотрено международными стандартами. Указание площади поперечного сечения, марки и материала обязательным не является.
  2. Цветовая. Отечественными и зарубежными нормами за проводом заземления закреплено сочетание желтого и зеленого цветов. Некоторые зарубежные производители кабельной продукции обозначают такую жилу только желтым или только зеленым цветом.

Помимо заземляющих применяются совмещенные проводники, выполняющие одновременно функцию нулевого рабочего и нулевого защитного. Они обозначаются литерами «PEN» и сочетанием голубого цвета с желтым или зеленым. Один цвет провода заземления является основным, второй наносится в виде полос на концах.

Монтаж провода заземления

Таким образом, отличить провод заземления от нулевого, за которым закреплены голубой цвет и литера «N», и от фазного (имеет коричневую, черную или белую изоляцию, обозначается литерой «L») достаточно просто. Цветовая маркировка упростила не только монтаж электросистем, но и такие работы, как поиск и замена перегоревших, оборванных или перегруженных проводов.

Некоторые производители окрашивают фазный проводник и в другие цвета: серый, фиолетовый, красный, бирюзовый, розовый, оранжевый.

Учтите, что по цветовой маркировке нельзя определить, является ли сеть 1-фазной или 3-фазной, а также подается в нее переменный или постоянный ток. Так, жилы и шины сетей постоянного тока (применяются в строительстве, электротранспорте, на подстанциях и пр.) также окрашиваются в красный («+»), синий («-») и голубой (нулевая шина) цвета. В 3-фазных же сетях фазы А, В и С принято обозначать, соответственно, желтым, зеленым и красным цветом.

Обозначение жил разными цветами применяется далеко не во всех проводах. Так, в 3-жильном кабеле марки ППВ, кажущемся привлекательным из-за относительно низкой стоимости, желто-зеленой изоляции вы не найдете, так что при подключении жилы очень легко перепутать.

Рабочее заземление

Если маркировка не видна или отсутствует, определить жилу заземления в подключенном к сети проводе можно при помощи вольтметра: замеряется напряжение между фазной жилой (она определяется индикатором фазы) и каждой из двух оставшихся. При контакте щупа с «землей» значение на табло прибора будет более высоким, чем при контакте с «нулем».

Также можно замерять напряжение между проверяемыми жилами и любым заземленным прибором, например, корпусом электрощита или батареей отопления. Если жила является нулевой, прибор покажет какое-то небольшое значение; если же «землей» — на табло отобразится нуль.

Индикатор фазы, при помощи которого определяется подключенная к фазе жила, похож на отвертку, только на ручке имеется диодная лампочка и специальный контакт (обычно в виде кольца под лампочкой). Для определения фазы нужно приложить палец к этому контакту и одновременно жало отвертки — к проверяемому проводнику. Если он находится под напряжением, лампочка загорится.

Следует понимать, что подключение потребителя к проводу заземления еще не является достаточным условием безопасности. Сам провод с другой стороны должен быть подсоединен к контуру заземления.

Жителю квартиры в городской многоэтажке достаточно найти соответствующий контакт в распределительном щите, а вот владельцу частного дома такой контур придется создавать самому.

Обычно он представляет собой вбитые в землю металлические штыри (в виде равнобедренного треугольника), соединенные арматурой.

Технические характеристики провода

Основные показатели ПВЗ можно классифицировать на механические, термические и электрические. При помощи представленных характеристик можно с легкостью определить возможность работоспособности проводника, в частности:

Главным показателем является гибкость изделия. Допустимый радиус (размер) кабеля определяет величину, при которой можно изгибать данный проводник без риска повреждения

Предусмотренный параметр проверяется сразу после изготовления продукта.
Температурный режим оказывает сильное влияние на производительность проводника, поэтому при прокладке изделия необходимо обратить внимание на данную характеристику. К примеру, часто возникает вопрос, при какой температуре нельзя прокладывать проводник типа ПВЗ

Электромонтажные работы допускается проводить при температурном режиме от -50 до +50 градусов.

Наименьшие размеры заземлителей, проложенных в земле

  • Аварийная ситуация может стать причиной кратковременного перегрева. При возникновении неполадок данный показатель может достигнуть +150 градусов. Кроме этого, хорошая изоляция способствует сохранению диэлектрических и механических параметров.
  • Сколько единичных ударов может выдержать изоляционный слой? Данный показатель важен для линий связи, а также при работе со специфическим оборудованием.
  • Основным свойством проводника является сопротивление изоляции. Данный параметр зависит от сечения и температурного режима. Для проверки показателя, провод погружают в воду на протяжении 2-3 минут. Последующая подача напряжения – 2,5 кВ.

Это интересно: Провод ПУНП — технические характеристики и расшифровка

Определение заземления

Заземление – это умышленное подключение открытых частей электрического оборудования, которые находятся под напряжением, к специальному заземляющему отводу, шине или другому защитному оборудованию. Это может быть арматура в земле, часть электроустановки и другие приспособления. Такой подход, согласно ПУЭ, является обязательной мерой преднамеренной защиты как жилого, так и нежилого фонда. Это же гласят правила и требования ГОСТ 12.1.030-81 ССБТ (электробезопасность и система стандартов безопасности труда).

Фото — схема

Практически в каждом современном доме установлена схема заземления TN-C-S или TN-S. Но в зданиях старой постройки заземление зачастую вообще отсутствует, поэтому владельцам квартиры в таких постройках приходится своими силами организовывать землю. Такая система называется TN-C. Выполняется при помощи подключения отвода к заземляющему контуру, который может располагаться непосредственно в земле у здания или возле трансформаторной будки.

Теоретически, такую модернизацию проводки может организовать специальная монтажная компания, но практикуется это редко. Чаще к щитку на этаже (в многоквартирном доме) подводится земля, и уже к ней подключаются остальные провода.

  1. Если фаза попадает на открытый металлический отвод любого электрического устройства, то в нем появляется напряжение. Это же случается, если, к примеру, нарушена изоляция кабеля. Человеческое тело – отличный проводник тока, если Вы дотронетесь к такому отводу, то получите сильный удар током. Заземление поможет избежать это;
  2. Блуждающие токи уходят в заземляющий проводник, этим гарантируется охрана жизни;
  3. В особенности опасно напряжение, которое попадает на радиаторы отопления. В таком случае, все батареи в доме становятся проводниками тока. Но если установлена земля, то все напряжение уйдет по проводнику.

Фото — вариант земли

Если нет возможности провести полноценный заземляющий контур, тогда используются другие способы. К примеру, сейчас очень распространено подключение переносных заземляющих штырей (портативные шины). Их действие никак не отличается от стандартного стационарного отвода, но при этом они гораздо практичнее по своему функционалу.

Фото — переносная шина

Расцветка в сети 220В и 380В

Монтаж одно- и трехфазных электрических сетей облегчается, если проводка выполнена многоцветным проводом. Ранее для однофазной квартирной проводки использовали плоский двухжильный провод белого цвета. При монтаже и ремонте для исключения ошибок необходимо было прозванивать каждую жилу в отдельности.

Выпуск кабельной продукции с окраской жил разными цветами снижает трудоемкость работ. Для обозначения фазы и нуля в однофазной проводке принято использовать следующие цвета:

  • красный, коричневый или черный — фазный провод;
  • остальные цвета (предпочтительно синий) — нулевой провод.

Маркировка фаз в трехфазной сети немного отличается:

  • красный (коричневый) — 1 фаза;
  • черный — 2 фаза;
  • серый (белый) — 3 фаза;
  • синий (голубой) — рабочий ноль (нейтраль)
  • желто-зеленый — заземление.

Кабельная продукция отечественного производства соответствует стандарту окраски жил, поэтому многофазный кабель содержит разноокрашенные жилы, где фаза — белый, красный и черный, ноль — синий, а земля — желто-зеленый проводники.

При обслуживании сетей, смонтированных по современным стандартам, можно безошибочно определить назначение проводов в распределительных коробках. При наличии жгута разноцветных проводов коричневый из них будет обязательно фазным. Нулевой провод в распределительных коробках ответвлений и разрывов не имеет. Исключение составляют отводы к многополюсным коммутирующим аппаратам с полным размыканием цепи.

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления

Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше

Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Это интересно: Как открутить кран буксу из смесителя если она прикипела?
