Как рассчитать объем гидроаккумулятора для водоснабжения

Критерии выбора

Гидробак является ответственным элементом системы водоснабжения, к которому предъявляются высокие требования по следующим критериям:

• максимальное давление;
• надежность конструкции;
• экологичность;
• простота обслуживания.

Оптимальные значения этих критериев подбираются в зависимости от назначения и условий эксплуатации данного оборудования. Перед началом расчета необходимого давления, которое должно создавать устройство, следует определиться с его условиями эксплуатации:

• сокращение периодичности включения насоса;
• обеспечение необходимого давления при неработающем насосе;
• необходимость в определенном запасе воды;
• устранение пикового водопотребления.

Современные насосы для бытовых нужд имеют производительность 30 л/мин, и их не рекомендуется включать несколько раз в течение одной минуты. Если учесть, что в гидроаккумуляторе воздух и вода делят внутреннее пространство пополам, то для уменьшения циклов работы насоса понадобится резервуар с объемом 80 – 90 л.

Необходимый запас воды определяется в индивидуальном порядке, в зависимости от ее потребления. Для компенсации пикового водопотребления необходимо суммировать объем жидкости всеми точками забора во время эксплуатации в один момент времени. Данный расчет можно выполнить из условия потребления каждой точкой:

• санузел – 1,5 л/мин;
• душ – до 12 л/мин;
• мойка посуды – до 9 л/мин;
• кран в ванной – до 2 л/мин.

Расход воды бытовой техники: стиральная, посудомоечная машина и т. д. указывается в паспорте к оборудованию. Его также необходимо учитывать в вычислении объема.

Давление

Расчет требуемого давления в системе водоснабжения дома определяется в зависимости от количества этажей здания и месторасположения оборудования. При установке гидробака в подвальном или цокольном помещении минимальное значение давления вычисляется следующим образом. К высоте от подвала до последнего этажа приплюсовываем 6, для получения значения в атмосферах полученный результат следует разделить на 10. Для получения оптимального значения к полеченному результату следует добавить 5 %.

Облегчить жизнь на даче и автоматизировать процесс подачи воды поможет гидроаккумулятор

Надежность

Металлический корпус должен изготавливаться из высокопрочной стали. Сварные швы не должны иметь раковин, сколов или выщерблин. Толщина стенок определяется в зависимости от максимального давления, минимальное значение 5 мм. Рекомендуется приобретать модель оборудования с фланцем, изготовленным из нержавеющей стали. Он устойчив к воздействию коррозии и имеет продолжительный срок службы.

Экологичность

При эксплуатации устройства его резиновые компоненты должны быть изготовлены из материалов, предназначенных для пищевых продуктов. Из них не должны выделяться вредные и ядовитые вещества. Поэтому рекомендуется приобретать оборудование с «грушей» изготовленной из натурального каучука.

Правильно подобранная модель гидроаккумулятора обеспечит жилой дом и любое другое здания необходимым запасом воды и создаст в системе водоснабжение необходимое давление. Это позволит сэкономить денежные средства, и оборудование будет отвечать всем предъявляемым требованиям.

Настройка гидроаккумулятора для водяного отопления

Покупая оборудование, следует помнить, что бак находится под давлением

Поэтому при монтаже необходимо максимально соблюдать осторожность и нив коем случае не спускать закачанный в отсек воздух. После того как будет завершена установка всех элементов контура отопления и проведения тестового заполнения его теплоносителем необходимо отрегулировать давление газа в корпусе гидроаккумулятора

При избыточном давлении теплоноситель просто не будет поступать в полость мембраны, а при пониженном давлении в камере с газом агрегат не сможет эффективно выполнять свои функции.

Проверка правильности настройки гидроаккумулятора выполняется при помощи манометра. В систему закачивается теплоноситель и по манометру котла проверяется его давление. Достигнув рекомендованной отметки, кран подачи теплоносителя закрывается и проверяется при помощи пневматического манометра давление в воздушной камере аккумулятора. Для нормальной работы системы рекомендуется установить давление в баке на 0,2-0,3 бар меньше чем в контуре отопления. Если установить давление в воздушной камере на таком же уровне, как и в системе, то при появлении признаков аварийной ситуации мембрана просто не в состоянии будет принять необходимое количество теплоносителя. По мере поступления жидкости из контура в мембрану будет возрастать и давление в баке, при этом может быть упущен момент, когда предотвратить аварию удалось бы, убрав из системы буквально 2-3 литра жидкости. А при пониженном давлении эффект получается обратный, мембрана очень чутко реагирует на изменения давления в контуре и быстро снимает пиковые нагрузки вбирая в себя жидкость намного быстрее.

При регулировке давления уменьшить его можно просто нажав на ниппель и выпустив определенный объем воздуха, а вот добавить его можно просто подсоединив к ниппелю автомобильный насос и сделав несколько качков.

Оптимальным считается давление воздуха в воздушной камере при рабочем давлении жидкости в системе в пределах 1,2-1,3 бар, показатель равный 1,0-1,1 бар.

Фирмы производители гидроаккумуляторов

Цены на продукцию

Таблица фирм производителей и ориентировочная цена

Изображение	Название фирмы	Страна произво- дитель	Объем (л) гидроакку- мулятора	Материал	Цена (руб)
	Reflex	Германия	25	Сталь	2700-3500
60	5000-8000
80-100	8000-12000
500	28000-51000
	Wester	Россия	24	1100-1200
50	3200-3400
80-100	4200-5600
500	23000-25000
	ДЖИЛЕКС	24	1300-1400
50	3300-3400
80-100	4700-6000
500	23000-25000
	Aquasystem	Италия	24	1500-1700
50	4000-6000
80-100	5500-7500
500	24000-27000
	Unipump	Китай	24	1200-1400
50	2700-3000
80-100	4300-5300
500	7000-8500
24	Нержавеющая сталь	3500-3700
80-100	10000-13000
	UNIPRESS	24	4200-4400
50	7000-7300
80-100	9500-12500
	HIDROFERRA	Италия	24	4200-4400
80	11500-12500

Для чего он нужен

Установка, чаще всего, применяется для нужд водоснабжения.

Но не менее актуальным, считается использование гидроаккумулятора для отопительных систем (как выгнать воздушную пробку).

Этот механизм служит для того, чтобы принимать на себя лишний объем жидкой субстанции и, тем самым, снижать избыточное давление в магистрали, а при необходимости, возвращать воду назад, в систему, для поддержания оптимального напора рабочей среды.

На самом деле, цели три, и все они между собой взаимосвязаны:

• Возможность накапливать необходимый для нормальной работы отопительной системы объем жидкости.
• Аккумулируя воду, реквизировать лишнее давление.
• Подавление гидроударов в системе отопления (как стравить воздух через кран Маевского написано здесь).
  Именно по этой причине даже у самых незначительных по объему приспособлений довольно большая резьба.

Благодаря конструктивным возможностям гидроаккумулятора (расширительного бачка), можно, в автоматическом режиме, нормализовать величины давления теплоносителя, в случае изменения температурных показателей.

При покупке должен знать каждый

Схема водоснабжения с гидроаккумулятором в обязательном порядке должна предусматривать наличие в баке отверстия для стравливания воздуха. Это обусловлено тем, что в той или иной степени носитель содержит кислород, которому необходимо из гидробака куда-то деваться. Если у вас модель менее чем на 100 литров, то специального клапана может и не быть. В этом случае рекомендуется с периодичностью 1-2 раза в год проводить профилактические работы. Полностью опустошается бак и удаляется скопившийся воздух. В противном случае в системе будет повышенное давление, что приведет к уменьшению полезной емкости оборудования.«>

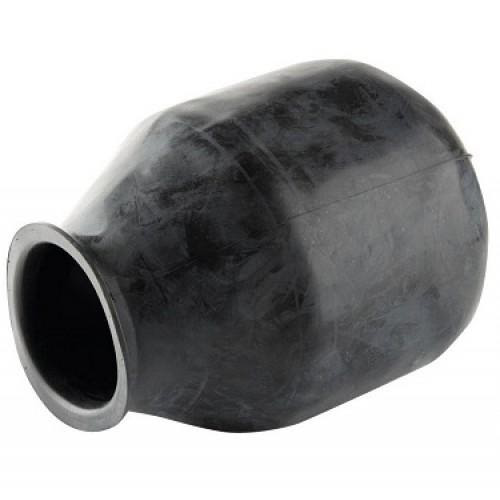

Выбираем материал внутреннего резервуара

В вопросе, как правильно выбрать гидроаккумулятор, не забывайте о том, из чего будет изготовлена мембрана. Существует несколько вариантов:

Резина из натурального каучука. Преимущество: высокая эластичность. Недостаток: не приспособлена для горячей воды. Как правило, максимальная температура достигает +50 °C.
Искусственная бутиловая резина при меньшей эластичности выгодно отличается расширенным температурным диапазоном: -10…+100 °C.
Искусственная этиленпропиленовая резина (EPDM) имеет еще больший разброс температуры жидкости: -50…+130 °C. Мембрана из такого материала наиболее надежная, прослужит дольше остальных.

Виды гидробаков для воды разделение по расположению и другим параметрам

Изложим этот раздел в табличной форме для удобства понимания:

Разделение	Обозначение	Особенности
Тип расположения	Горизонтальные	Объем таких резервуаров больше. Вертикальное расположение позволяет установку спускного клапана для воздуха сверху. Это облегчает обслуживание. Ограничением в установке служит только объем помещения.
Вертикальные	Компактные варианты, для сброса воздуха в которых устанавливается кран. Недостаток в том, что у некоторых моделей для спуска воздуха приходится полностью сливать воду, что не экономично.
Накопление энергии	Пневмонакопление	Мембранные, балонные или поршневые. Проблема возникает при износе перегородки – требуется дорогостоящий и трудозатратный ремонт.
Баллон или груша	Наиболее популярны. При износе груша меняется на новую самостоятельно, без привлечения профессионалов.
Механический накопитель	Грузовые или пружинные. Работа основывается на кинетической энергии. Довольно объемны, работают автономно.

Автоматика для насоса с гидроаккумулятором и реле давления

Автоматические приборы для регулирования работы насосной станции позволяют минимизировать присутствие человека во время работы системы. В данном случае необходимо правильно настроить реле на подачу нужного давления в систему (эти операции мы рассматривали выше).

Гидроаккумулятор в системе водоснабжения

Как отмечают эксперты, основной причиной сокращения продолжительности жизни насоса считается так называемый сухой ход, когда устройство работает без воды. Такое явление может происходить при частых отключениях электроэнергии. Точками риска с возможным возникновением сухого хода принято считать:

• Неправильный подбор рабочих параметров насоса, который используется для откачки воды со скважины или колодца, а особенно при засушливом лете, когда падает уровень грунтовых вод;
• Выход воды из накопительной ёмкости. В данном случае необходимо срочно выключить насос.

Для защиты от возможности появления сухого хода используется автоматика:

• Поплавковый выключатель — это сравнительно недорогой прибор, который применяется для перекачки жидкости из колодцев или резервуаров. На практике используют два основных вида поплавков. Первый тип автоматики останавливает насос при полном заполнении ёмкости, когда вода доходит до уровня поплавка и размыкает контакты. Во втором случае кабель прибора подключают в разрыв электропроводки для запитывания насоса. Остановка насоса происходит при опускании уровня жидкости ниже критического уровня;
• Специальное реле давления выставляется на отключение насоса производителем. Размыкание контактов прибора происходит при понижении давления в системе до показателей в 0,4…0,6 бар. Запускается насос вручную после устранения причины сухого хода.

Какое давление должно быть в гидроаккумуляторе и как накачать

Как мы уже говорили, основным предназначением гидроаккумулятора считается уменьшение количества запусков насоса, что в конечном итоге приведёт к увеличению срока его службы, защиты системы от гидроударов. Чтоб установленное оборудование работало правильно нужно знать, какое давление должно быть в гидробаке.

Важно! Следует понимать, что гидроаккумулятор накачивают во время отсутствия воды в резервуаре.
Подключение к насосу

Существует несколько формул для расчёта давления в расширительном баке. По мнению экспертов, эти показатели должны быть меньшими от параметров давления, при которых происходит запуск насоса. Если оборудование работает в диапазоне 1,5…3 бара (что рекомендовано производителем), то гидроаккумулятор нужно будет накачать до 1,3 бар, т.е. на 0,2 бар меньше, чем нижнее давление реле.

Обычно производители поставляют оборудование с накаченным расширительным баком. Давление в ёмкости должно находиться в пределах 1,5 бара, но иногда оно падает. Перед первым запуском насосной станции нужно проверить давление воздуха специальным манометром, при необходимости подсоединить автомобильный насос к ниппелю и подкачать. Также можно добавлять давление, при помощи ручного насоса, периодически проверяя его параметры манометром.

Необходимо проводить периодический осмотр установленного оборудования для подачи воды. Дело в том, что в воде всегда имеется определённый запас сжатого воздуха, присутствие которого уменьшает полезный объём мембраны. В баках с объёмом от 100 литров для стравливания лишнего воздуха присутствуют специальные клапана, в меньших по объёму резервуарах такие приспособления не предусматриваются.

Для отвода лишнего воздуха из груши проводят следующие действия. Отключаем насос и сливаем всю жидкость из расширительного бачка методом включения одного из кранов. Подобную работу проводим несколько раз подряд, что будет способствовать отводу лишнего воздуха из водопроводной системы.

Назначение гидравлического аккумулятора

Гидроаккумулятор поддерживает оптимальное давление и сохраняет запас воды

Конструктивные элементы гидробака: корпус, ниппель для подсоединения, прокладка из полипропилена и грушевидная диафрагма из резины, препятствующая контакту воды с внутренней поверхностью корпуса.

Помимо сохранения водного резерва, гидроаккумулятор также используется для таких целей:

• поддерживание стабильного давления в водоснабжающей системе;
• снижение частоты пуска и остановки напорного оборудования;
• защита помпы от изнашивания;
• предохранение от гидроударов.

Диафрагма, находящаяся внутри, герметично подключается к корпусу посредством фланца, оснащенного штуцером с резьбой для подсоединения к системе водообеспечения. Напор возникает благодаря воздуху между стенками прибора и диафрагмой.

Жидкость из колодца или скважины под давлением 1,5–2 атмосферы увеличивает в объеме присоединенную к системе водоснабжения мембрану. В результате происходит сжатие воздуха, что приводит к еще большему росту давления. При достижении определенного уровня посредством реле прекращается подача электричества, и помпа выключается. Дальше, по мере расходования резервного запаса, реле фиксирует снижение давления, запускает насосное оборудование и цикл повторяется.

Какой фирмы гидроаккумулятор для систем водоснабжения лучше — обзор производителей и моделей

В продаже можно найти гидроаккумуляторы различных производителей. Наибольшей популярностью пользуется оборудование для систем водоснабжения, выпущенное под товарными знаками Unipres, Джилекс, Тополь, Беламос, Reflex, Wester, Aquasystem, Zilmet, Varem, Grundfos, Униджиби и STOUT. Рассмотрим отличительные особенности наиболее популярных товарных знаков, чтобы вам было проще решить, какой фирмы гидроаккумулятор для систем водоснабжения лучше.

Wester – одна из популярных торговых марок

Продукция отечественного производителя, выпущенная под товарным знаком Unipres, отличается высоким качеством сборки. Производитель предлагает широкий модельный ряд, а потому всегда можно приобрести модель нужного объема и конструктивного исполнения. Производитель предлагает вертикальные и горизонтальные гидробаки на различное количество литров.

Unipres – всегда отменное качество сборки

Продукция компании Джилекс интересна массовому потребителю, также как и продукция Беламос и Тополь. При ее производстве учитываются условия эксплуатации, характерные для российских широт. Достаточно популярны гидроаккумуляторы Джилекс 50 литров. Часто выбор делается в пользу Краб 50. Они отличаются доступной стоимостью, однако в процессе работы могут сильно шуметь. Однако при желании можно приобрести оборудование на 100 или даже 200 литров.

Оборудование Джилекс на 50 литров пользуется спросом у потребителей

Гидроаккумуляторы немецкого производителя Reflex достаточно хорошо зарекомендовали себя у потребителей. На весь представленный модельный ряд нет отрицательных отзывов. Аналогичными возможностями обладает продукция европейского производителя Zilmet. Ее технические характеристики отвечают требованиям российских потребителей.

Reflex хорошо зарекомендовавший себя товарный знак

Несмотря на приемлемую стоимость, оборудование STOUT отличается высоким качеством сборки. Используемое в процессе производства итальянское оборудование позволяет обеспечить высокое качество сборки и стабильность характеристик всего модельного ряда.

STOUT – оборудование, ориентированное на большую группу потребителей

Популярные модели

На сегодняшнем рынке, присутствует множество различных моделей гидроаккумуляторов. Однако, среди них есть наиболее популярные устройства для частного дома.

Название	Характеристики	Стоимость
АКВАБРАЙТ ГМ-80 В	Бак на 80 литров производства России, рабочее давление составляет 10 атмосфер, максимальная температура – 99 градусов	3 500 рублей
Ultra-Pro вертикальный (Zilmet)	Бак с объемом 100 литров, имеет упрочненную мембрану, способную работать с агрессивными составами воды. Рабочее давление до 10 атмосфер, максимальная температура – 99 градусов, вертикальное расположение.	12 000 рублей
Гидроаккумулятор SPERONI AV 100	Емкость накопителя 100 литров, максимально допустимое давление – 10 атмосфер, максимальная температура – 99 градусов. Эта модель выпускается в горизонтальном и вертикальном исполнении. Мембрана изготовлена из высокопрочной пищевой резины.	14 400 рублей
Гидроаккумулятор вертикальный Джилекс пл./фл. 100л.	Бак емкостью на 100 литров и рабочим давлением до 9 атмосфер. Характеризуется высоким качеством и долговечностью при невысокой стоимости. Обладает надежной мембраной. Фланец сделан из пластика.	5 400 рублей
Гидроаккумулятор VCF-36L, вертикальный	Бак небольшой емкости, предназначен для использования в паре с насосами малой мощности. Объем бака – 36 литров, рабочее давление до 8 атмосфер. Характеризуется высоким качеством материала и долговечностью работы.	4 000 рублей

Этот рейтинг носит ориентировочный характер и составлен на основе популярности среди потребителей.

Срок службы насосного оборудования в автономных системах водоснабжения не в последнюю очередь зависит от ёмкости гидроаккумулятора. Слишком маленький гидробак увеличивает нагрузку на насосное оборудование, а в слишком больших резервуарах застаивается вода. Как найти золотую середину и выбрать гидробак, который и насосы бережёт, и без воды при отключении электричества не оставит?

Популярные модели

На сегодняшнем рынке, присутствует множество различных моделей гидроаккумуляторов. Однако, среди них есть наиболее популярные устройства для частного дома.

Название	Характеристики	Стоимость
АКВАБРАЙТ ГМ-80 В	Бак на 80 литров производства России, рабочее давление составляет 10 атмосфер, максимальная температура – 99 градусов	3 500 рублей
Ultra-Pro вертикальный (Zilmet)	Бак с объемом 100 литров, имеет упрочненную мембрану, способную работать с агрессивными составами воды. Рабочее давление до 10 атмосфер, максимальная температура – 99 градусов, вертикальное расположение.	12 000 рублей
Гидроаккумулятор SPERONI AV 100	Емкость накопителя 100 литров, максимально допустимое давление – 10 атмосфер, максимальная температура – 99 градусов. Эта модель выпускается в горизонтальном и вертикальном исполнении. Мембрана изготовлена из высокопрочной пищевой резины.	14 400 рублей
Гидроаккумулятор вертикальный Джилекс пл./фл. 100л.	Бак емкостью на 100 литров и рабочим давлением до 9 атмосфер. Характеризуется высоким качеством и долговечностью при невысокой стоимости. Обладает надежной мембраной. Фланец сделан из пластика.	5 400 рублей
Гидроаккумулятор VCF-36L, вертикальный	Бак небольшой емкости, предназначен для использования в паре с насосами малой мощности. Объем бака – 36 литров, рабочее давление до 8 атмосфер. Характеризуется высоким качеством материала и долговечностью работы.	4 000 рублей

Этот рейтинг носит ориентировочный характер и составлен на основе популярности среди потребителей.

Предыдущие статьи Следующие статьи

• 25.03.2017.


  Что такое гидроаккумулятор и принцип его работы

• 25.03.2017.


  Замена мембраны в гидроаккумуляторе

• 25.03.2017.

Типы оборудования

На сегодняшний день существуют две основные разновидности гидроаккумуляторов:

• мембранный тип гидробака;
• балллонный тип, у которого основной элемент представлен в виде резинового резервуара грушевидной формы (в народе так и говорят – «груша»).

Стоит сделать акцент на том, что принцип их действия практически одинаков, о чем уже говорилось выше.

Полезно знать: существуют также поршневые гидробаки, использование которых наиболее приемлемо, когда существует необходимость иметь запас воды, составляющий 500 – 700 литров.

Также, в зависимости от расположения, гидроаккумуляторы принято разделять на следующие виды:

• горизонтальные гидробаки, которые имеют специальный патрубок для слива воды и стравливания воздуха;
• вертикальные водоаккумулирующие устройства примечательны тем, что имеют верхнюю крышку, на которой расположен специальный клапан для стравливания воздуха.

Какой марки бак аккумулятор выбрать

Распространенные марки на рынке:

• ДЖИЛЕКС – недорогой бренд, имеющий вопросы по качеству. Часто требует кустарных усовершенствований, в частности уплотнения (встречаются неровности эмали в местах прижатия), подтяжки болтов фланца, который прогнивает. Плюсы: низкая цена;
• Aquasystem – производятся в России из итальянских комплектующих. Большой ассортимент, приемлемое качество, средняя цена. Часто мембрана из EPDM (этиленпропиленовый каучук), это стандарт, но есть материалы и лучше (бутилкаучук);
• WESTER аналог Аквасистем, иногда чуть дешевле. У Вестер отзывы схожие;
• Zilmet, Varem – зарекомендовали себя хорошо, высокий ценовой диапазон, бутиловая мембрана, что намного лучше. У Варем цена ниже;
• Reflex – позиционируется как немецкая марка, но гидроаккумуляторы собирают в РФ. У Рефлекс высокая цена, неплохое качество;
• Беламос – позиционируется как дешевый бренд, но в этом сегменте он лучше подобных;
• WWQ – твердый середнячок, несмотря на китайское изготовление, доступная стоимость;
• Калибр – есть замечания, но в целом отзывы не плохие, что вместе с низкой ценой делает покупку практичной;
• Unipump – сегмент средних цен. Отзывы о продукции Юнипамп разнятся;
• Cimm – надежная продукция в среднем ценовом сегменте.

Как выбрать:

• Гидроаккумулятор должен иметь гигиенические сертификаты, назначение для питьевой воды;
• мембраны из бутилкаучука лучше EPDM;
• желательно запасные мембраны, фланцы;
• качественный фланец – из оцинкованной или нержавеющей стали толще 1 мм. Впрочем, пластиковые элементы ставят и на качественные изделия, так как они не корродируют, но есть риск растрескивания;
• диаметр патрубка должен как можно точнее подходить для труб системы, но также используют переходники.

Оптимальное давление воздуха

Чтобы бытовая техника работала нормально, давление в гидробаке обязано находиться в интервале 1,4-2,8 атм. Для лучшей сохранности мембраны необходимо, чтобы давление в системе водопровода на 0,1-0,2 атм. превышало давление в баке. Например, если внутри мембранного бака давление составляет 1,5 атм., то в системе оно должно быть 1,6 атм.

Именно это значение и следует выставить на реле водяного давления, которое работает совместно с гидроаккумулятором. Для одноэтажного загородного дома такая настройка считается оптимальной. Если же речь идёт о двухэтажном коттедже, давление придется повышать. Для расчета его оптимального значения применяют следующую формулу:

Vатм.=(Hmax+6)/10

В этой формуле V атм. – оптимальное давление, а Hmax – высота наиболее высоко расположенной точки водоразбора. Как правило, речь идёт о душе. Чтобы получить нужное значение, следует высчитать высоту нахождения лейки душа относительно гидроаккумулятора. Полученные данные вводятся в формулу. В результате расчета будет получено оптимальное значение давления, которое должно быть в баке.

Если говорить о независимой системе водоснабжения дома упрощенно, то её составными элементами являются:

• насос,
• гидроаккумулятор,
• реле давления,
• обратный клапан,
• манометр.

Последний элемент используется для того, чтобы можно было оперативно контролировать давление. Постоянное нахождение его в системе водоснабжения не обязательно. Он может быть подключен только в тот момент, когда производятся тестовые замеры.

При участии в схеме поверхностного насоса, гидробак монтируют рядом с ним. Обратный клапан при этом устанавливают на всасывающем трубопроводе, а остальные элементы образуют единую связку, соединяясь между собой с помощью пятивыводного штуцера.

Пятивыводное устройство безупречно подходит для этой цели, поскольку имеет выводы различных диаметров. Входящий и исходящий трубопроводы и некоторые другие элементы связки могут соединяться со штуцером с помощью американок, чтобы облегчить профилактические и ремонтные работы на отдельных участках водопровода.

На этой схеме порядок подключения хорошо виден. Когда происходит подключение штуцера к гидроаккумулятору, необходимо удостовериться в герметичности соединения

Итак, к насосу гидроаккумулятор подключается следующим образом:

• один дюймовый вывод присоединяет сам штуцер к патрубку гидробака;
• к выводам на четверть дюйма подключаются манометр и реле давления;
• остались два свободных дюймовых вывода, к которым монтируются труба от насоса, а также разводка, идущая к потребителям воды.

Если в схеме работает поверхностный насос, то соединять с ним гидроаккумулятор лучше с помощью гибкого шланга, имеющего металлическую обмотку.

К погружному насосу гидроаккумулятор подключается точно так же. Особенностью этой схемы является местоположение обратного клапана, не имеющее никого отношения к вопросам, которые мы сегодня рассматриваем.

Лучшие гидроаккумуляторы для систем водоснабжения на 24 литра

Компактный гидроаккумулятор для систем водоснабжения дачи не нуждается в емкости большого объема. Небольшой расход воды позволяет сэкономить на вместимости резервуара. Несмотря на небольшие размеры, гидробаки функциональны, легко справляются с поставленными задачами: поддерживают стабильное давление и защищают насосы от частого включения.

ВыборЭксперта.ру остановили свой выбор на 3 изделиях, имеющих надежные конструктивные решения, отличающиеся продолжительным сроком службы. Предложенные гидроресиверы предназначены для работы со скважинными насосами мощностью 500 Вт или поверхностными моделями в 1 кВт.

Wester WAO 24

Небольшой горизонтальный гидроаккумулятор российского производства изготовлен углеродистой стали. От коррозии емкость защищает порошковое покрытие, высокое качество покраски отмечают все пользователи – краска не облазит с поверхности даже при эксплуатации в помещениях с высоким уровнем влажности. В качестве опоры предусмотрено 4 ножки с отверстиями для монтажа. В верхней части установлена площадка для насоса.

Бутиловая диафрагма, установленная в баке, отличается повышенной прочностью, устойчивостью к воздействию бактерий, которые могут жить в колодезной воде. Для подключения к водопроводу используется оцинкованный стальной фланец. Гидроресивер можно использовать в системах холодного и горячего водоснабжения. Емкость рассчитана на рабочее давление до 10 бар.

Достоинства:

• Хорошая устойчивость;
• Добротное исполнение;
• Низкая цена;
• Срок службы не менее 7 лет;
• Сменная мембрана.

Недостатки:

Вмещает не более 30% воды от заявленного объема.

Вихрь ГА-24 24 л

Горизонтальная модель от российского производителя изготовлена из стали. Декоративное покрытие защищает от коррозии при эксплуатации в условиях повышенной влажности. Горизонтальная компоновка упрощает монтаж, а площадка позволяет установить внешний насос и сэкономить полезное пространство. Диафрагма изготовлена из пищевой резины и не оказывает негативного влияния на качество воды.

Модель рассчитана на перекачку жидкости с температурой до 45 градусов и используется только в системах холодного водоснабжения. Заводское давление в баке 2 бар, максимально допустимое – до 6 бар. Для закачивания воздуха предусмотрен пневмоклапан. Фланец для подключения водопровода изготовлен из оцинкованной стали.

Достоинства:

• Универсальный монтаж: можно установить горизонтально или закрепить на стене;
• Простая замена мембраны;
• Стабильное давление без скачков;
• Низкая цена.

Недостатки:

Нет манометра.

Unipump 85109 24 л

Корпус из нержавеющей стали делает оборудование практичным и долговечным. Высокая устойчивость к коррозии увеличивает срок эксплуатации до 10 лет. Горизонтальная компоновка делает гидробак удобным в эксплуатации. Через боковой фланец, изготовленный из нержавейки, емкость легко обслуживать и подключать к водопроводу. Для подключения используется стандартная дюймовая резьба. На площадке можно установить внешний насос. В качестве опоры приварены пластины с монтажными отверстиями, которые равномерно распределяют нагрузку на основание.

Мембрана, изготовленная и EPDM, отличается высокой устойчивостью к нагрузкам, эластичностью. Гидроресивер работает при номинальном давлении 2 бар, но рассчитан на повешение нагрузки до 6 бар.

Достоинства:

• Не облазит декоративный слой;
• Сменная диафрагма;
• Отсутствие неприятного запаха у воды;
• Максимальная температура жидкости 90 градусов.

Недостатки:

Высокая цена.
