Реле давления воды: подключение, регулировка

Регулировка реле давления воды

Разберем регулировку реле давления на примере РДМ-5, являющимся одним из самых распространенных приборов. Оно производится с настройкой меньшего барьера 1,4-1,5 атмосфер и большего — 2,8-2,9 атмосфер. При установке, данные показателей необходимо регулировать в зависимости от длины трубопровода и используемой сантехники. Можно поменять один или оба предела в любом направлении.

В нашем приборе есть 2 пружины различных размеров, которыми можно настроить пределы начала работы и ее прекращения насосным устройством. Большая пружина одновременно меняет оба барьера. Меньшая — ширину в указанном диапазоне. На каждой из них стоит гайка. Если ее проворачивать и закручивать — оно увеличивается, если откручивать — оно падает. Каждый оборот гайки соответствует разнице 0,6-0,8 атмосферы.

Как определить пороги срабатывания реле

Меньший барьер привязан к объему воздушной среды в аккумулирующей емкости, рекомендуется больше 0,1-0,2 атмосферы. Итак, когда в гидроаккумуляторе 1,4 атмосферы — то порог отключения должен составлять 1,6 атмосферы. В таком режиме на мембрану оказывается меньшая нагрузка, что повышает эксплуатацию.

Важно обратить внимание на номинальные условия работоспособности насосного устройства, узнав их в эксплуатационных характеристиках. Нижний барьер насосного устройства — не менее выбранного показателя в реле

Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам. Для этого к контрольному штуцеру присоединяется манометр. Таким же образом контролируется давление при регулировании.

Высший барьер устанавливается автоматически. Реле рассчитывается с запасом 1,4-1,6 атм. Если меньший барьер 1,6 атм. — больший будет 3,0-3,2 атм. Для увеличения напора в системе нужно добавить нижний порог. Однако, бывают ограничения:

• Верхний предел бытовых реле не более 4 атмосфер, его повысить невозможно.
• При ее значении в 3,8 атмосферы — он отключится еще на показателе 3,6 атмосферы, так как это делается с запасом для сбережения насоса и системы от повреждения.
• Перегрузки негативно сказываются на общей эксплуатации водопровода.

По существу все. В каждом случае эти показатели выставляются индивидуально, они зависят от источника водозабора, длины трубопровода, высоты подъема воды, перечня и технических особенностей сантехники.

Настройка реле давления для насоса или насосной станции

Для качественной подстройки работоспособности водопровода необходим проверенный манометр, подключающийся возле реле.

Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле. Для регулировки нижнего предела крутится гайка большей пружины. При ее закручивании — давление повышается, откручивании — понижается. Регулировка происходит на половину оборота или меньше. Настройка насосной станции состоит из следующих действий:

• Включается водопровод и при помощи манометра фиксируется барьер запуска и остановки насоса. Зажимается либо отпускается большая пружина. Заново запускают систему и проверяют показатели обоих пределов давления. Оба значения смещаются на одинаковую разницу.
• Таким образом корректировка продолжается до ее завершения. После установления нижнего предела происходит регулировка верхнего показателя. Для этого регулируется гайка на меньшей пружине. Она такая же чувствительная, как и предыдущая регулировка. Все действия аналогичны.

При настройке реле важно знать, что не во всех моделях есть техническая возможность регулировать разницу между нижним и верхним пределом. Кроме этого, есть модели в герметичном корпусе, которые можно устанавливать непосредственно на корпус насоса

Так же их можно погружать в воду.

Есть экземпляры, которые совмещены с реле холостого хода, способные отключить насос при отсутствии воды. Они оберегают двигатель от перегревания. Так происходит регулирование давления воды для насоса, что обеспечивает щадящий режим для водопровода.

Классификация гидроаккумуляторов для систем водоснабжения

Известные конструкции рассматриваемых устройств различают по последующим показателям:

• По ёмкости.

  Выпускаются гидроаккумуляторы маленького (до 40…50 л.), среднего (до 120…150 л.) и огромного (до 400 л.) объёма. Крайние в бытовых сетях водоснабжения юзаются редко;

• По компоновке. Различают устройства, устанавливаемые вертикально и горизонтально. Явных преимуществ одна компоновка перед иной не имеет. К примеру, вертикальные гидроаккумуляторы занимают меньше установочной площади, но зато несколько наиболее трудоёмки в текущем регламентном обслуживании;
• По корпуса. Выпускаются устройства с корпусом из нержавеющей стали, но встречаются и наиболее дешёвые выполнения, где корпус сделан из обыкновенной стали с следующим эмалевым покрытием;
• По способу стравливания воздуха для повторяющейся корректировки давления в корпусе: это может быть особый клапан, или обыденный кран (последний вариант предусматривается в гидроаккумуляторах, которые рассчитаны на маленькие объёмы воды);

Все составляющие конструкции должны обладать сертификатом гигиенического соответствия и иметь надёжную антикоррозионную защиту.

При выборе типоразмера гидроаккумулятора учитывается следующее:

1. Максимальная дневная потребность в питьевой воде.

   Так как на этот параметр влияет также и способности подающего воду насоса, то эти элементы обустройства системы домашнего водоснабжения целенаправлено подбирать одновременно.

2. Желаемое давление воды в сети, от что будет зависеть объём устройства, а также прочностные свойства корпуса. К примеру, в дешёвых гидроаккумуляторах они традиционно не превосходят 2 ат, что для неких ситуаций может оказаться опасным.
3. От типа насоса – погружной либо поверхностный. В первом случае гидроаккумулятор нужно устанавливать конкретно на выходе насоса, чтоб предотвратить его лишне нередкое включение/выключение. Для поверхностных насосов, накачивающих воду в наполнительный бак, гидроаккумулятор монтируют рядом с ним.

   При этом, чем выше размещено устройство, тем наименьшего объёма оно может быть. Для поверхностных насосов объём бака может приниматься наименьшим, чем для погружных.

4. От наличия либо отсутствия обратного клапана в системе внутридомового водоснабжения. Ежели таковой клапан отсутствует, то гидроаккумулятор придётся устанавливать перед разветвлением водоподающего контура, и непременно снабжать манометром.
5. Наибольшая допустимая частота включений (для погружных насосов), которая не обязана быть больше 25…30 в час.

Настраиваем реле

Здесь также все несложно. Для необходимых манипуляций, вскрываем коробку реле, чтобы подобраться к гайкам, удерживающим пружинные регуляторы. Регулируя натяжение большой гайки (большого регулятора), мы устанавливаем минимальное давление, а затягивая или ослабляя малую, мы регулируем разницу минимального и максимального показателей.

Итак, чтобы приступить, необходимо остановить насос и опустошить бак. Далее ослабляем большой регулятор, открутив гайку полностью. Запускаем насос и одновременно затягиваем гайку. Как только началась подача воды, прекращаем затягивать большую гайку. При соблюдении этих условий давление в накопителе установится на нужной отметке, а именно оно должно быть 1,5 атмосферы.

Теперь нужно выставить разницу показателей. Для этого нужно дождаться пока насос выключится и посмотреть, сколько показывает манометр. Если величина та, которая должна быть, так и оставляем. Если нет, затягиваем гайку, чтобы давление повысилось, ослабляем, чтобы понизилось. После этих манипуляций насосную станцию вновь запускают. Все показатели должны быть проверены снова. Стоит учесть, что превышение минимального показателя постепенно повреждает мембрану, которая выйдет из строя быстрее. И, кроме того, не стоит поднимать давление в самом накопителе больше 5 атмосфер. Излишние нагрузки выводят из строя уплотнители в кранах и ту же мембрану.

https://youtube.com/watch?v=US0MYU7JJTQ

Особенности монтажа гидроаккумулятора

К установке данного устройства предъявляют более строгие требования по сравнению с монтажом накопительного резервуара. Объясняется данная особенность тем, что накопитель, расположенный на чердаке, статичен, а в тоже время гидроаккумулятор все время находится в динамическом движении, поскольку водная масса поступает в емкость и отбирается из нее, а в это время мембрана сжимается или растягивается.

Чтобы вибрация в процессе работы гидробака не передавалась водоснабжающей системе и предметам, находящимся рядом, его размещают на прочном и ровном основании, применяя амортизирующие прокладки из резины. Место его монтажа должно быть хорошо доступным и просторным.

Особенности устройства гидроаккумулятора для систем водоснабжения и принцип его функционирования требует периодического выполнения проверки, настройки и обслуживания. Перед монтажом следует знать, какое давление должно быть в пустой емкости. Обычно номинальная величина данного показателя составляет 1,5 бара — его устанавливают производители прибора (прочитайте: «Правильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке»).

Через время воздух частично покидает емкость. По этой причине нужно измерить давление манометром и при необходимости подкачать воздух или, наоборот, стравить его при избыточной величине данного показателя.

Не лишним будет уточнить величину нормального давления воздуха в незаполненном жидкостью гидроаккумуляторном баке для водоснабжения — информация об этом содержится в техпаспорте. Так как золотник имеет типовые размеры, для проведения замеров подойдет каждый манометр. Если гидробак не укомплектовали данным измерительным прибором, можно воспользоваться автомобильным вариантом.

Устройство гидроаккумулятора для систем водоснабжения предусматривает, что перед тем, как наполнять его водой, нужно удалять весь воздух из мембраны. Первый раз жидкость закачивают внутрь его медленно, тонкой струей под слабым напором. Это необходимо для того, чтобы не допустить повреждения мембраны, поскольку она при хранении в магазине могла слегка деформироваться или слежаться.

Все эти нюансы на первый взгляд кажутся незначительными, но они могут оказать существенное влияние на работоспособность гидроаккумулятора. Важным процессом является настройка требуемой величины давления в резервуаре.

После наполнения емкости водой следует повторно измерить манометром давление воздуха. Чем меньше его окажется в гидробаке, тем ниже будет этот показатель и тем больший объем жидкости можно закачать.

Но чем меньше в аккумуляторе воздуха, тем ниже рабочее давление жидкости в месте ее выхода из емкости. Допустимая величина его снижения может быть равной 1 бару, если возникла потребность в наличии дополнительного объема для хранения воды. При этом наблюдается понижение напора потока в системе.

Если в напорном баке воздуха окажется недостаточно, мембранная вставка, наполненная водой, растянется и может достать до металлических стенок. Это не допустимо, поскольку в результате такого контакта резина начинает разрушаться и мембрану приходится менять.

После того, как емкость наполнена, произведена ее регулировка и сделано подключение к водоснабжающей системе, можно приступать к настройке реле давления. К нему обычно прилагают инструкцию, содержащую подробное описание порядка действий.

Если посмотреть под крышку корпуса, то там можно увидеть две регулировочные пружины. Та, что больше, позволяет выставлять величину минимального давления, при которой реле запускает насос, а тот начинает закачивать жидкость в энергоаккумулятор для воды. При помощи меньшей пружины настраивают разницу между верхним и нижним значением.

По мере того, как производится отбор воды из резервуара, давление начинает меняться. При достижении нижней величины замыкаются контакты реле, и включается насосное оборудование. В процессе настройки реле приходится несколько раз наполнять емкость и после этого ее опустошать. Как правило, разница между величиной давления включения и отключения равна около 2 бар.

В паспорте, прилагаемом к гидробаку, производитель указывает максимальное давление, на которое он рассчитан, но накачивать его до такого значения не имеет смысла. Дело в том, что при функционировании на пределе возможностей прибор быстрее изнашивается. Когда выполняется настройка реле давления, нужно учитывать, что разница между величинами давления отключения и воздуха в напорном баке должна составлять примерно 10%.

Контроль воздушного давления

На одном из этапов производства насосной станции выполняется регулировка всех его составляющих элементов, включая регулировку реле давления воды. Однако после приобретения оборудования в магазине требуется перепроверить давление, так как в промежутке между сходом с производственного конвейера до непосредственной продажи в большинстве случаев отмечается снижение воздушного давления. В процессе эксплуатации контроль показателей давления осуществляется примерно два раза в год

В такой ситуации важно знать, как настроить автоматику на насосной станции. Измерить давление можно с помощью манометра, при этом рекомендуется пользоваться наиболее точными приборами измерения

Дело в том, что отклонение от заданных параметров даже на 0,5 бар может негативно отразиться на работе оборудования. Самые достоверные результаты можно получить при использовании автомобильного манометра, который имеет шкалу с наименьшей градуировкой и датчика давления на насосной станции

Измерить давление можно с помощью манометра, при этом рекомендуется пользоваться наиболее точными приборами измерения. Дело в том, что отклонение от заданных параметров даже на 0,5 бар может негативно отразиться на работе оборудования. Самые достоверные результаты можно получить при использовании автомобильного манометра, который имеет шкалу с наименьшей градуировкой и датчика давления на насосной станции.

Давление воздуха в мембранном баке зависит от выставленных с помощью реле значений давления включения и составляет 0,9 от него. Кроме того в баках с разным объемом воздушное давление может составлять 1-2 бар. Регулируется показатель посредством ниппеля, через который накачивают или стравливают воздух.

Меньшее количество воздуха в системе позволяет сильнее наполнить емкость водой, при этом, чем больше воды, тем сильнее напор. Соответственно при заборе воды напор будет постепенно снижаться. Если для потребителя этот фактор не имеет существенного значения, то вполне можно выставить наименьшее значение давления в станции водоснабжения. Однако менее 1 бар воздушное давление быть не должно. В противном случае наполненная водой груша будет постоянно тереться о стенки бака, что может стать причиной повреждения.

Необходимость установки мембранного бака

Не зная схему подключения глубинного насоса к гидроаккумулятору, можно сделать вывод, что гидробак просто пропускает через себя поступающую жидкость. Однако это утверждение нельзя назвать абсолютно точным. Подобное устройство выполняет функцию стабилизатора давления воды в системе водоснабжения. Кроме того гидробак способствует увеличению эксплуатационного периода насоса и защищает всю систему от гидроударов. В случае падения напряжения в электрической сети запас воды в накопительном отсеке позволит определенное время не испытывать проблем с чистой водой.

Подробнее преимущественные моменты подключения гидроаккумулятора к скважине можно описать следующим образом:

• Защита насоса от преждевременного износа. Наличие в мембранном баке определенного количества воды позволяет некоторое время удовлетворять потребности жильцов. Насос включается только после опустошения мембранного бака. Каждый насос имеет заводские настройки, благодаря которым устройство включается и выключается определенное количество раз в течение одного часа. Если гидроаккумулятор настроен на аналогичные или меньшие значения, то срок службы насоса может быть увеличен при условии правильного подключения скважинного насоса к гидроаккумулятору.
• Поддержание стабильных значений давления воды. При одновременном включении нескольких кранов может наблюдаться снижение давления и температуры воды в системе. Такая ситуация может доставить дискомфорт человеку, который в это время принимает душ. Наличие гидробака позволяет поддерживать стабильные значения давления воды в водопроводной системе в частном доме.
• Гидроудары в большинстве случаев возникают в момент включения насоса и наносят непоправимый вред трубам и другим элементам системы водоснабжения. Установленный мембранный бак сводит риск возникновения гидроударов к минимуму.
• Запасы воды. Большинство загородных домов имеет автономную систему водоснабжения, поэтому проблема с водой может возникнуть по разным причинам. Например, перебои с электричеством существенно снижают эффективность работы насоса, а в некоторых случая устройство вообще не выполняет свои функции. Такая ситуация заставляет регулярно запасать воду в дополнительной емкости. При использовании схемы подключения гидроаккумулятора к водопроводу такая проблема не возникает, так как в устройстве постоянно есть определенное количество воды.

Реле давления воды для насоса неисправности

Реле давления из-за постоянной работы, несмотря на небольшое количество деталей, подвергается быстрому износу. А зависимости от того какое реле, автоматическое или механическое, различаются следующие неисправности.

Защита от холостого хода

Реле давления защищает насос от холостого хода и позволит начать работу насосного оборудования только после того, как появиться определенное количество вода в скважине.

Работа в холостую может быть установлена, опираясь на следующие показатели:

• по давлению, отраженном на манометре;
• по количеству воды, поступающей по системе водоснабжения.

Реле давления воды не отключает насос

Нижний уровень давления устанавливается гайкой на большой пружине, а верхний – гайкой на пружине меньшего размера. Необходимо отрегулировать все показатели.

Также одной из причин не отключения насоса является скопившиеся механические частицы в реле.

Для устранения необходимо снять крышку реле, осмотреть внутреннее состояние и о произвести очистку элементов, в случае необходимости.

2

По виду накопления энергии интересующие нас устройства бывают с механическим и с пневматическим накопителем. Первые из указанных функционируют за счет кинетики пружины либо груза. Механические баки характеризуются большим количеством эксплуатационных недостатков (крупные геометрические размеры, высокая инерционность систем), поэтому для бытовых систем водоснабжения они не используются. При этом стоит заметить, что такие устройства не нуждаются в подзарядке и питании от внешних электроисточников.

Агрегаты с пневматическим накопителем более распространены. Они функционируют за счет сжатия воды под давлением газа (либо наоборот) и делятся на следующие виды: поршневые; с грушей или с баллоном; мембранные. Поршневые аппараты рекомендованы для случаев, когда требуется постоянно иметь достаточно большой запас воды (500–600 литров). Их стоимость невысока, но в частных жилищах такие установки эксплуатируются крайне редко.

Небольшие размеры имеют мембранные баки. Они удобны в применении. Их чаще всего используют для систем водоснабжения частных домостроений. Активно применяются и более простые баллонные агрегаты. Такие приспособления просты в монтаже (их установку можно произвести самостоятельно) и обслуживании (при необходимости любой домашний мастер без труда заменит резиновую грушу, вышедшую из строя, либо прохудившийся бак). Хотя потребность в ремонте баллонных гидроаккумуляторов возникает редко. Они по-настоящему долговечны и надежны в эксплуатации.

Мембранный бак для частного дома

По назначению накопительные баки подразделяются на такие типы:

• для систем отопления;
• для горячей воды;
• для холодной воды.

А по способу монтажа выделяют вертикальные и горизонтальные агрегаты. И первые, и вторые функционируют абсолютно одинаково. У вертикальных гидробаков объемом более 100 литров обычно имеется специальный клапан. Он дает возможность стравливать воздух из сети водоснабжения. Горизонтальные аппараты снабжаются отдельным креплением. К нему фиксируется наружный насос.

Также расширительные баки для различаются по своему объему. В продаже имеются и совсем маленькие агрегаты, рассчитанные на 2–5 литров, и настоящие гиганты на 500 и более литров. Для частных домов рекомендуется приобретать гидроаккумуляторы на 100 либо 80 л.

Устройство прибора и его функции

Реле давления, в совокупности с другими аппаратами, такими как насос, гидроаккумулятор, а также коммуникации, представляют систему обеспечения водой жилища человека. Реле давления может устанавливаться в промежутке между насосом и гидроаккумулятором, а также непосредственно на насосе или гидроаккумуляторе, в зависимости от модели. Как же работают подобные устройства?

Одна из схем подключения насоса

Гидроаккумулятор представляет специальную емкость, которая разделена на две части с помощью эластичной перегородки. В одной перегородке находится под давлением воздух, а во второй – вода. Давление воздуха в одной из перегородок позволяет регулировать объем и давление воды во второй перегородке. Чем выше давление воздуха, тем большего давления системы допустимо получить, но при этом объем воды, закаченное в емкость меньше. Как правило, емкость допустимо наполнить водой не больше половины размеров всей емкости. Другими словами, если гидроаккумулятор имеет емкость 80 литров, то в него допустимо закачать не больше 40 литров воды.

Нормальная работа бытовых потребителей обеспечивается рабочим давлением от 1,4 до 2,8 атм. Чтобы давление всегда соответствовало рабочему, необходимо его контролировать, а также поддерживать на оптимальном уровне. Таким прибором в системе и является реле давления. Когда давление воды опускается ниже рабочего уровня, реле срабатывает и начинает работать насос, который наполняет водой гидроаккумулятор. При достижении верхнего предела опять срабатывает реле давления, останавливая работу насоса.

Гидроаккумулятор необходим для того, чтобы насос не работал постоянно. Какое-то время вода расходуется из аккумулятора, пока не вытечет ее столько, чтобы давление в системе упало ниже уровня рабочего.

Как работает реле давления

Этот прибор представляет устройство с электрическими и с гидравлическими составляющими. Электрическая часть состоит из группы контактов, с помощью которой осуществляется включение и выключение электрического насоса. Гидравлическая часть основана на действии мембраны, которая перемещается под давлением воды. Мембрана в свою очередь связана с группой контактов. Давление регулируется с помощью устройства на пружине. Когда пружина сжимается, рабочее давление увеличивается, а когда она разжимается, то давление уменьшается. Таким же способом регулируются границы пределов давления воды в системе, но уже с помощью другой пружины, которая отличается меньшими размерами.

Устройство реле давления воды

Выход для гидравлической системы располагается с обратной стороны реле и представляет патрубок с наружной резьбой или выпуск с гайкой по типу американки. Любой вариант подключения достаточно функциональный и не представляет никаких проблем независимо от характера водопроводной системы.

Здесь же находятся входы для подключения реле давления к электрической схеме. Как правило, места подключения закрываются крышкой.

Виды реле давления

Различают два типа реле давления воды – механические и электронные. В основном пользуются механическими реле, поскольку они проще и дешевле, хотя применяются и электронные, но не так часто, поэтому их в основном заказывают.

В различных торговых точках цены могут отличаться, при этом весьма существенно. Следует всегда помнить, что более дешевые модели могут оказаться не столь надежными в работе.

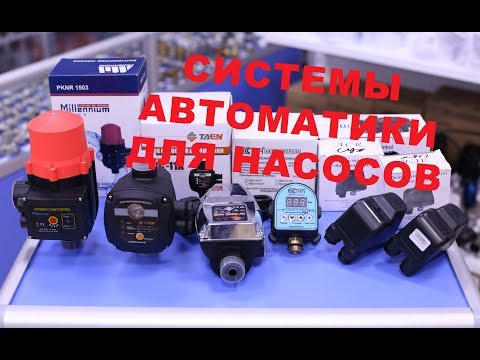

Автоматика для насоса, реле давления, реле протока.
