Строительные леса своими руками: чертежи и схемы рамных деревянных и алюминиевых лесов

Инструкция по сборке и установке рамных строительных лесов

Рассмотрим схему сборки и установки на примере рамных строительных лесов: вспомогательные конструкции этого типа являются одними из самых распространенных среди строительных организаций.

1 этап. На подготовленной площадке устанавливаются деревянные подкладки и подпятники. Необходимо следить за тем, чтобы опорные поверхности рам конструкции были строго в горизонтальной плоскости.

2 этап. Установка рам первого яруса и соединение их горизонтальными и диагональными связями. По краям необходимой длины лесов монтируются рамы ограждения

3 этап. Сборка рам второго яруса. Диагональные связи следует устанавливать в шахматном порядке. При монтаже используют ригели, на которые укладываются щиты настилов.

4 этап. Установка наклонных лестниц в местах, отведенных для люков.

5 этап. Закрепление лесов на фасаде здания или сооружения.

6 этап. Повторяя этапы 3, 4, 5 набирают нужную высоту конструкции.

7 этап. Установка защитных ограждений или фасадной сетки, организация молниезащиты.

Выбор материала

Выбирая между металлическими и деревянными конструкциями, следует знать:

• для сборки лесов из металла понадобится специальное оборудование, включая сварочный аппарат. Кроме того, сама конструкция потребует больше времени на изготовление и обойдётся дороже;
• с деревом работать проще, а применяемые для сооружения таких лесов инструменты обычно можно найти в любом хозяйстве. Однако прочность таких лесов ниже. И для сооружения высокой конструкции их использовать опасно.

Сделать деревянные леса своими руками, как правило, под силу каждому владельцу частного дома, принимающего участие в строительстве. Для сооружения той же конструкции из металла иногда приходится обращаться к специалистам. Хотя при возведении дома в несколько этажей, в любом случае, потребуется посторонняя помощь.
Соорудить строительные леса своими руками не трудно

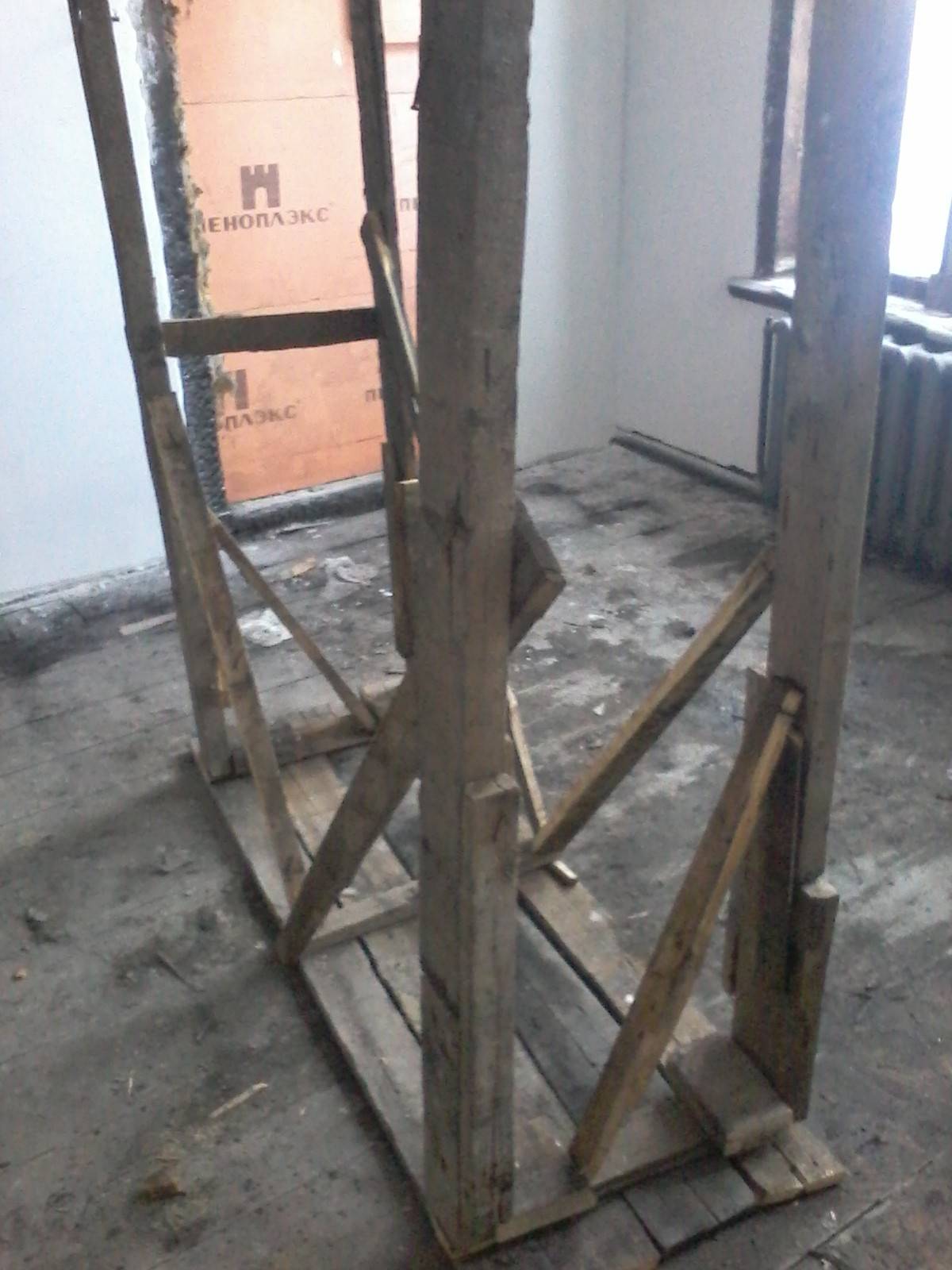

Как собрать деревянные леса

Что понадобится для монтажа лесов

Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:

• Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
• Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
• Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).

Изготовление рамы

Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.

Сборка каркаса

Строительные леса своими руками

Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.

В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.

К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».

Подготовка дополнительных стоек

Монтаж настила

Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.

Монтаж настила

Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.

Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.

Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.

От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.

Грамотно сделанные перемычки – основа безопасности строителя

Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.

Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.

Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.

Виды и типы строительных лесов

Ещё в древности, чтобы возвести достаточно высокое здание, люди использовали временные конструкции, позволяющие работать на высоте. Строительные леса получили своё название из-за того, что в прошлом для них применялся вчерне обработанный или круглый лес. А какие строительные леса есть сейчас?

В настоящее время строительные леса чаще всего представляют собой сочетание металлического каркаса и деревянных настилов. Причём конструкция может использоваться многократно, перемещаясь с одной стройки на другую.

Первый вид строительных лесов — рамные. Основанием такой конструкции служит металлический каркас, созданный из вертикальных рам. Между собой они соединяются диагональными и горизонтальными связями. На рамах эти связи крепятся флажковыми замками, из-за чего этот вид лесов зачастую называют флажковым. Рамные строительные леса весят немного, легко монтируются — это плюс. Но на фасадах со сложной геометрией они использоваться не могут. Нормативная нагрузка — 200 килограммов на квадратный метр.

Клиновые строительные леса получили своё название благодаря способу соединения элементов. Нормативная нагрузка такой конструкции, которая может подниматься на высоту до 40 метров, достигает 300 килограммов на квадратный метр. Стальные клинья служат фиксаторами и вбиваются молотком. Надёжная конструкция позволяет использовать клиновые строительные леса в авиастроении и судостроении. Воздействие на здание или другой строящийся объект получается минимальным.

Штыревые строительные леса. Заявленная нормативная нагрузка составляет 200 килограммов на «квадрат». Крепятся, как хорошо видно на фотографии, введением специальных штырей в трубки, которые приварены к стойкам. Высота, на которую могут подняться штыревые леса — 40 метров. Для жёсткости есть раскосы, установленные диагонально. Конструкция простая, поэтому достаточно популярная.

Хомутовые строительные леса могут возводиться на высоту до 80 метров, они чаще всего применяются именно на сложных объектах. Монтировать их сложнее, нормативная нагрузка составляет 250 килограммов на «квадрат». Хомуты, которые соединяют элементы конструкции, могут быть поворотными и глухими, стягиваются болтами. У хомутовых строительных лесов нет строгого геометрического размера, можно выбрать разный шаг стоек, поменять высоту ярусов и размеры рабочей зоны.

Существуют также подвесные строительные леса, которые, как понятно из названия, нагрузку на почву не создают, свисая с крыши или верхнего этажа здания. Чаще всего применяются на высотках, где обычные леса применять нельзя. Ещё одна разновидность — чашечные леса, приставные, типа чашка-замок. Такие конструкции можно использовать в качестве опалубки перекрытия.

Материалы для строительных лесов: что лучше?

Относительно легкая конструкция, тем не менее, обязана быть достаточно прочной. В этом случае кандидатов на главную роль остается всего два. Это древесина и металл.

Древесина

Дерево — самый простой и распространенный вариант строительных лесов. Податливый материал не требует специального оборудования, мастеру понадобится лишь брус, доски, обычные инструменты и подходящие крепежные элементы.

Как правило, такие приспособления собирают для одноразовых работ, большая высота конструкциям также противопоказана. Причины — небольшие нагрузки, которые способно выдержать дерево, и более сложный демонтаж, уменьшающий прочность лесов, если подразумевается возможность следующей сборки. Плюсы этого варианта — возможность повторного использования элементов. По крайней мере, тех деталей, что остались в хорошем состоянии.

Металл

Строительные леса из металла лишены серьезных недостатков дерева. Конструкции получаются максимально прочными, многофункциональными и надежными. В этом случае используют стальные либо алюминиевые профильные трубы.

Дерево часто становится подмостками таких приспособлений. Металлические леса легко собираются и разбираются, если используются болтовые соединения. Их можно увеличить как в высоту, так и ширину. Преимущество этого варианта — способность без проблем выдерживать серьезную нагрузку. В большей степени это касается изделий из стали. Минус есть у изделий, изготовленных с помощью сварочного аппарата. Такие леса потребуют относительно просторного помещения для хранения.

Что лучше?

Первый вопрос, который возникает у владельца дома во время строительства или ремонта, касается именно выбора материала для конструкции. Конечно, с тем, что металл всегда фаворит, спорить трудно. Однако в дереве подкупает его податливость, возможность обойтись простым инструментом, который есть в любом «джентльменском наборе», — молотком, дрелью, пилой и шуруповертом (отверткой).

Металл в этом случае гораздо сложнее. Чтобы получить максимально прочную конструкцию, необходим сварочный аппарат и навыки работы с ним. Такую конструкцию придется где-то хранить, в места она потребует довольно много. Конечно, качественно сделанные леса можно будет сдавать в аренду, но вряд ли многих хозяев впечатлит возможность такого заработка. Именно по этим причинам чаще предпочтение отдают традиционному дереву, материалу легкому во всех смыслах.

Еще один важный момент при выборе материала — экономическая целесообразность. Многие считают, что отдавать предпочтение металлу логично только в одном случае: если его можно «раздобыть» бесплатно. Если прибавить к цене «железа» стоимость крепежных элементов, а также сварочные работы, то самодельные леса обойдутся дороже заводских. По крайней мере, покупных деревянных изделий.

Теперь пара слов о древесине, которая не должна иметь серьезных дефектов. Идеальным материалом считают еловые доски, отличающиеся минимальным весом и таким же количеством сучков. Однако они не всегда есть в хозяйстве, чего не скажешь о сосне. Это второй потенциальный кандидат, но его необходимо сначала проверить на прочность.

Для испытания элементы длиной 2-2,5 м укладывают на невысокие стойки-столбики из кирпича, затем встают на середину доски и прыгают несколько раз. Если доска без проблем выдерживает такие эксперименты, то ее можно без опаски использовать для изготовления строительных лесов.

Саморезы или гвозди?

Это еще один пункт, на котором нужно остановиться, поскольку от крепежных элементов зависит прочность конструкции. Естественно, деревянные леса не предназначены для долгого использования. Когда завершаются работы, их просто разбирают. Однако в этом случае роль играет не простота демонтажа, а надежность крепежа.

Для изготовления деревянных конструкций рекомендуют использовать саморезы, но только если дело не касается приспособлений для работы на относительно большой высоте. В данном случае предпочтительны как раз гвозди. Они сделаны из мягкого металла, поэтому могут погнуться, но не сломаются. Саморезы из закаленной стали — худшее решение. Лучшее — анодированные крепежные элементы, но и они не безгрешны, так как тоже способны преподнести неприятный сюрприз.

Оптимальным решением будут гвозди. Однако существует еще один способ. Сначала все детали соединяют с помощью анодированных саморезов. Если после проверки не выявляют никаких проблем с надежностью, то в каждое соединение вбивают по 2-3 гвоздя.

Материал и особенности конструкции

Удобнее воспользоваться набором готовых деталей. Они изготовлены с учетом технических стандартов, обеспечивающих безопасность на объекте. Перед тем как собрать строительные металлические леса, следует проверить по списку в инструкции, все ли детали на месте.

Комплектация

• Вертикальные стойки, принимающие основную нагрузку. Их устанавливают на площадку и крепят к ним остальные элементы.
• Распорки, расположенные горизонтально либо по диагонали. Они соединяют между собой стойки и придают системе устойчивость.
• Перемычки, на которые укладывается настил из досок. Ширина настила в среднем составляет 1-3 м. Высота яруса зависит от того, где проводятся работы. Как правило, она равна 1,8 -2 м.
• Упоры — эти детали нужны, чтобы конструкция надежно стояла на грунте и не шаталась.
• Лестницы, по которым можно подняться на верх сооружения.
• Крепления, соединяющие между собой все элементы.

Чтобы застраховать от падения себя, инструменты и материалы, с внешней стороны натягивают фасадную сетку. Если молоток упадет в щель между сеткой и горизонтальной трубой, он не сможет причинить никому вреда. Сетчатая ткань также защищает от солнца, ветра и дождя. Работать с ней гораздо удобнее. Единственный ее недостаток в том, что она задерживает пыль во внутреннем пространстве. При шлифовке поверхности фасада или работе с токсичными составами ее лучше снять либо воспользоваться респиратором.

Материалы труб

• Алюминиевые детали обладают низкой прочностью. Они отличаются небольшой массой, поэтому их чаще всего применяют при ремонте малоэтажных домов. Такие системы стоят недорого, однако при сильном ударе их можно повредить. Сломанные и погнувшиеся элементы ремонту не подлежат. При поломке следует заменить их на новые.
• Стальные сборные элементы являются наиболее прочными. Они обладают значительной массой, но в собранном виде так же компактны, как алюминиевые системы. Они стоят дороже, поэтому лучше взять их напрокат. Оцинкованная сталь более стойка к внешним воздействиям, но по прочности не отличается от обычной.

Конструкция

Системы отличаются по способу крепления стоек и распорок.

• Рамные — состоят из сварных плоских рам, соединенных горизонтальными и диагональными перемычками. Они образуют секции, которые закрепляют флажковыми замками. Вертикальные стойки верхнего яруса вставляются в нижние. Такие леса подходят только для ровных фасадов.
• Штыревые — установка производится с помощью отверстий в горизонтальных частях и штырей — в вертикальных.
• Клиновые — надежную стыковку обеспечивают фланцы — плоскости с отверстиями для болтов, и держатели. Подходят для любых объектов, поскольку способны менять угол, подстраиваясь под сложный рельеф стены и неровную площадку.
• Хомутовые — соединение происходит с помощью хомутов, закручивающихся гаечным ключом. Они бывают глухими и поворотными.

Для малоэтажных частных домов лучше использовать рамные системы. Они просты в монтаже и обладают наименьшей массой. Применяются они как внутри, так и снаружи здания.

Леса строительные (виды и типы): выбор

Различные виды строительных лесов должны эксплуатироваться в соответствии с их особенностями и областью применения. Только так можно получить ожидаемые результаты от использования определённого вида вспомогательного оборудования. Надеемся, что приведённый ниже перечень рекомендаций поможет вам при подборе временных металлоконструкций:

1. Если вы хотите получить максимально жёсткую и прочную пространственную конструкцию лесов, например, для выполнения кирпичной или каменной кладки, то сооружения на клиновых замках – именно то, что вам нужно. Этот вид лесов обладает большой универсальностью, поэтому вы можете их использовать как для выполнения различных работ в строительстве, так и в других отраслях. Леса обладают высокой несущей способностью, поэтому выдерживают нагрузки до 500 кг. Сооружение монтируется и демонтируется в самые короткие сроки. Используя элементы лесов, можно сооружать трибуны, сцены, эстакады, эстрады, навесы и павильоны. Леса незаменимы в самолёто- и судостроении.
2. Чтобы значительно ускорить процесс производства работ, нужно использовать рамные пространственные вспомогательные конструкции. Эта разновидность лесов быстрее всех собирается и разбирается за счёт использования готовых рамных элементов. Небольшое количество крепёжных деталей позволяет уменьшить вес сооружения. Жёсткость всей конструкции придают горизонтальные и диагональные связи. Леса могут применяться как снаружи, так и для внутренних работ.
3. Леса на штыревых замках обладают наибольшей прочностью. Этот вид металлоконструкций стоит выбирать в том случае, если вы хотите использовать их для различных строительных работ на объекте. Сборка лесов производится без особых проблем, а значительная скорость монтажа позволяет не делать долгих перерывов в работе. Высокая несущая способность сооружений данного вида позволяет применять их как для несложных отделочных и ремонтных работ, так и при выполнении кладки стен из кирпичных или природных каменных материалов. В последнем случае подмости лесов способны выдержать не только вес рабочих, но и нагрузку от тяжёлых строительных материалов.
4. Если ваш строительный объект имеет сложную конфигурацию, фасад изобилует выступающими деталями или расположен под наклоном, то вам не обойтись без строительных хомутовых сооружений. Этот вид лесов благодаря использованию дополнительных диагональных связей также отличается повышенной прочностью и устойчивостью, как рамные конструкции. Однако быстротой сборки, как его рамный собрат, похвастаться не может. Это связано с использованием хомутовых замков на болтовых соединениях. Фиксация каждого крепежа выполняется с использованием гаечного ключа, что замедляет процесс сборки. Но у этого вида временных сооружений есть одна особенность, выгодно выделяющая его на фоне других временных пространственных конструкций. Хомутовые леса могут комбинироваться с любыми другими типами временных стоечных конструкций.

Как видите, широкий ассортимент вспомогательного стоечного оборудования позволяет выполнять большой арсенал строительных, монтажных и отделочных работ на объекте. Однако перед тем как учесть в смете данный вид сооружений, стоит узнать цены на строительные леса каждого вида. При этом покупка подобного вспомогательного оборудования обойдётся вам дороже, чем его аренда. Поэтому если вы не занимаетесь строительно-монтажными работами профессионально, а леса вам нужны на короткий промежуток времени, берите эти конструкции в аренду. Покупку лесов нужного вида можно посоветовать только профессиональным строителям и строительно-монтажным организациям.

Много полезного о разных видах строительных лесов вы можете узнать из этого видео:

Как собрать деревянные леса

Что понадобится для монтажа лесов

Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:

• Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
• Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
• Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).

Изготовление рамы

Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.

Сборка каркаса

Строительные леса своими руками

Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.

В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.

К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».

Подготовка дополнительных стоек

Монтаж настила

Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.

Монтаж настила

Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.

Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.

Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.

От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.

Грамотно сделанные перемычки – основа безопасности строителя

Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.

Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.

Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.

Общие правила монтажа

Для надежной установки строительных лесов необходимо:

• Знать и применять нормативную документацию, регламентирующую правила безопасности.
• Перед тем как собрать строительные леса, — изучить устройство конкретной конструкции, правила ее сборки и монтажа, составить план проведения работ, определить все элементы, которые понадобятся для установки конструкции.
• Ознакомить всех рабочих, которые будут осуществлять монтажные работы, с конструктивными особенностями оборудования, правилами техники безопасности, порядком установки и крепления строительных лесов к стене.
• Подготовить площадку, удалить мусор, выровнять, утрамбовать. Грунт должен гарантированно выдержать нагрузку от лесов, людей, материалов и инструмента.
• Подготовить подъемные механизмы, инструменты для монтажа, уровни и отвесы.
• Проверить комплектацию в соответствии с заявкой и ведомостью завода-производителя.
• Перед тем как сделать строительные леса, осмотреть все элементы конструкций. Нельзя использовать детали, имеющие ржавчину в местах сварных соединений.
• Монтажные работы должны производиться только в присутствии лиц с опытом проведения подобных работ.

Запрещено использовать фанерные и алюминиевые настилы с трещинами, расслоениями, заломами, и загибами.

Виды строительных лесов

— рамными;

— хомутово-клиновыми;

— модульными;

— вышки-туры и др.

При выборе той или иной конструкции необходимо учитывать конфигурацию фасада, его выступающие части (балконы, колонны, эркеры, козырьки и др.), время установки, стоимость, эксплуатационные нагрузки и срок эксплуатации.

Рамные леса нужны для отделки и ремонта фасадов, зданий, каменной кладки. Они могут использоваться на объектах, высота которых составляет максимум 100 м. Их конструкция представляет собой раму, которая укрепляется диагональными и горизонтальными связями специальным флажковым креплением. Рамные изделия легко устанавливаются и способны выдержать нагрузку 350 кг/м2.

С помощью хомутово-клиновых лесов выполняются строительные, ремонтные и реставрационные работы внутри и снаружи зданий. В зависимости от желания заказчика они могут обладать любой конфигурацией. Их конструкция – это пространственная система, в состав которой входят стойки-лестницы, опорные фермы, диагональные и горизонтальные связи, держатели настила, клиновые замки, домкраты и др.

Модульные леса могут собираться в совершенно разные конструкции: сцены для выступлений, передвижные платформы. Благодаря ним можно идеально скопировать сферическую и цилиндрическую формы (для башен, мостов, котлов, резервуаров). Максимальная высота конструкции составляет 100 м, при этом она крепится к стенам захватами и хомутами.

Вышка-тура представляет собой металлоконструкцию, в состав которой входит разное количество секций, что зависит от ее высоты. В состав одной секции входят рамы, скрепленные друг с другом по принципу «труба в трубу». Готовые элементы соединяются при помощи диагональных и гантельных связей, которые крепятся флажковыми замками.

По материалу леса можно разделить на: металлические и деревянные. Металлические конструкции отличаются удобством и долговечностью, удобством сборки и разборки. Еще одно достоинство заключается в хранении, ведь они легко и компактно складываются. При долгом хранении сохранность металла следует обеспечить укладкой непромокаемой подстилки под каждую связку. Деревянные леса могут использоваться только один раз, так как при демонтаже они повреждаются.

Что представляют собой строительные леса: краткий ликбез

В самом общем смысле строительные леса — это каркасное устройство, созданное из составных частей и секций, параметры которых стандартизированы под мировые стандарты. Они призваны обезопасить деятельность рабочих, которые трудятся над возведением или реставрацией многоэтажных зданий.

1.1. Разновидности строительных лесов

Строительные леса производятся из металла и дерева. А теперь давайте разберемся, какие бывают модификации, в зависимости от типа соединения входящих в них компонентов:

Клиновые. Они незаменимы при использовании массивных материалов и узлов. А значит, можно быть уверенным, что они не подведут даже при самом масштабном фронте работ. Еще одним весомым плюсом является быстрота демонтажа.

Штыревые. Особенно любимы прорабами за оперативность сборки/ разборки изделия. Исходя из названия, именно штырь является узлом соединения.

Рамные. Они актуальны при отделочных манипуляциях со штукатуркой и краской. Отличаются от остальных особой рамой, которая узловыми креплениями жестко фиксируется с диагональными и горизонтальными стойками. Стоимость не ударит по кошельку.

Хомутовые

Сами по себе достаточно сложные по исполнению: применимы на объектах повышенной важности. Выпускаются в соответствии с индивидуальными параметрами помещения

Здесь учитываются буквально все нюансы.

Давайте подробнее рассмотрим способы монтажа каждого из разновидностей строительных лесов.

1.2. Устройство

Изделия имеют такие детали, как:

• перемычки для настила;
• распорки;
• ограждающий элемент;
• упоры;
• настил из досок;
• стойки;
• стремянка (лестница).

Непосредственное применение лесов

Классифицируются леса для строительства и по показателям высоты подъёма, колеблющимся в диапазоне 30-60 м. Изменение этих показателей зависит от комплектности изделия, габаритов отдельных элементов и материала, из которого они изготовлены.

Наиболее распространёнными считаются леса из металла. Любой вид трубной продукции (круглой, прямоугольной или профильной) может служить для изготовления несущих (опорных) частей конструкции, что добавляет изделию прочности. Бывают леса и облегчённого вида – изготовленные из алюминия. Они легче поддаются сборке и демонтажу и при этом довольно жёсткие. Существенным их недостатком является сравнительная дороговизна.

Достаточно важное свойство любого типа лесов – это грузоподъёмность, зависящая от разновидности, габаритов и максимальной высоты конструкции. Если необходимо, чтобы леса выдержали значительный вес (до 600кг/м²), то лучше выбрать штыревой фасадный тип, который выделяют, как самый прочный

Такие леса свободно разместят на себе и работников, и инструмент с инвентарём и нужные стройматериалы. Клиновый и рамный вариант считается не таким грузоподъёмным и ограничится диапазоном 200-400 кг/м².

Монтаж профессиональных строительных лесов Источник gridins.com

«За» и «против»

Во-первых, строительные леса — это не небольшие строительные подмости–козлы, а довольно громоздкая конструкция, которую надо будет где-то хранить после того, как исчезнет в ней необходимость.

Деревянные леса, конечно, можно потом разобрать, но работа это трудоемкая, да и доски, если они вам в ближайшее время не понадобятся, тоже надо где-то складывать. Не забывайте, что деревянные леса собираются с помощью гвоздей, а не саморезов, поэтому доски уже не будут полностью целыми. К тому же при выполнении работ на строительных лесах древесина нередко пачкается раствором или краской.

Во-вторых, строительные леса не заводского изготовления предназначены для работы максимум на уровне второго этажа (от земли). На большей высоте эксплуатация самодельных лесов становится опасной.

В-третьих, строительные леса требуются достаточно редко (только для ремонта фасада здания), поэтому сборка и разборка такой временной конструкции оказывается не выгодна в части затраченного на эту работу времени.

В-четвертых, нередко строительные леса приходится делать длинными (к примеру, не менее 6-ти метров для монтажа сайдинга). Соответственно, возрастает их вес, и переставить самодельные деревянные леса на другую сторону дома становится проблемой даже для трех-четырех человек.

Если фасадные работы вы не планируете выполнять самостоятельно (а собираетесь нанять строительную бригаду), то о лесах можно особо не задумываться, так как строители обычно приходят на участок со своими лесами и подмостями.

Однако по окончании строительства (и по прошествии некоторого времени) строительные леса могут понадобиться для проведения небольших фасадных ремонтных работ. Можно ли этого избежать?

Конечно. И для начала позаботьтесь о том, чтобы фасад вашего дома не требовал ремонта долгие годы. Для этого достаточно использовать при возведении стен облицовочный кирпич. Сейчас он выпускается многими производителями и при этом в достаточно большой цветовой гамме.

А вот другие облицовочные материалы (такие как сайдинг, штукатурка и прочие) будут периодически требовать вашего внимания и, соответственно, дополнительных расходов, так как сделать строительные леса (купить или взять в аренду) бесплатно у вас не получится.
