Как разобрать утюг philips azur?

Как очистить паровой утюг — видео

Чтобы утюг работал на отлично, внимательно следуйте инструкциям производителя. Почаще чистите его, соблюдайте температурный режим при глажении. Если накипь появилась, используйте описанные советы для её быстрого удаления.

Качественная глажка современными утюгами требует использования функции отпаривания. После применения отпаривания, внутри утюга образуется накипь, которую нужно убирать. Для этого есть функция самоочистки утюга. Она существенно продлевает срок жизни бытового прибора.

Какой бы аккуратной ни была эксплуатация электроприбора, дольше прослужит он только если проводить регулярную чистку. Не имеет значения какую воду вы заливаете резервуар, все равно накипь будет образовываться. Есть несколько видов самоочистки и у каждой свои особенности.

Calc clean

Это небольшая кнопка на электроприборах, выпускаемых компанией Philips. Она запускает возможность самоочищения, которая сопровождается несколькими действиями. Применяется в приборах фирмы филипс, борк, редмонд, ровента.

Self clean

Эта функция возможна если есть фильтр самоочистки. Self clean расположен между насосом и резервуаром для воды на утюге. Опция нужна для уменьшения появления накипи при паровыделении. Она присутствует в моделях фирмы бош и браун.

Anti calc

Это означает использование противоизвестковых кассет или стержня. Они очищают жидкость при глажке. Стержень или кассеты устанавливают на переключателе, который отвечает за подачу пара. Anti calc удерживает соли кальция и магния от попадания в воду, которая применяется для образования пара. Они установлены в устройствах компании тефаль, браун, Moulinex.

Проверка предохранителя

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.

Ремонт утюга: предохранитель и его прозвонка

Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.

Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.

Страница 7

Электронная функция безопасного отключения (только для модели gC3360)

Если утюг некоторое время остается неподвижным, срабатывает электронная функция

автоматического отключения нагревательного элемента.

Красный индикатор автоматического отключения загорается, если утюг был отключен в

результате срабатывания этой функции (Рис. 6).

При повторном нагреве утюга поднимите утюг или немного переместите его. Красный

индикатор выключения погаснет.

Если загорается желтый индикатор, начинайте глажение после его выключения.

Если индикатор нагрева не включился, утюг готов к использованию.

Чистка и обслуживание

система очистки от накипи Double-active Calc

(только для моделей gC3360/3340/3332/3331/3330/3321)

Система очистки от накипи Double-Active Calc содержит картридж для предотвращения

образования накипи , совмещенный с функцией очистки от накипи.

Картридж для предотвращения образования накипи защищает отверстия выхода пара.

Картридж функционирует постоянно и не требует замены (Рис. 12).

Функция очистки от накипи Calc-Clean предназначена для удаления частиц накипи от

Функция очистки от накипи Calc-Clean

Используйте функцию очистки от накипи один раз в две недели. Если вода в вашей местности

очень жесткая (в этом случае при глажении из подошвы утюга выпадают хлопья), функцию

очистки от накипи необходимо использовать чаще.

Убедитесь, что прибор отключен от электросети.

Установите парорегулятор в положение 0.

Заполните резервуар для воды до отметки максимального уровня.

Не добавляйте в резервуар для воды уксус и другие средства для удаления накипи.

Установите дисковый регулятор нагрева в положение МАХ.

Вставьте вилку сетевого шнура в розетку электросети.

Когда индикатор нагрева погаснет, отключите утюг от электросети.

Поместите утюг над раковиной, нажмите и удерживайте кнопку включения функции

очистки от накипи и слегка встряхните его (Рис. 13).

Из подошвы утюга будут выходить пар и кипящая вода, вымывая загрязнения и хлопья

накипи (при их наличии).

Отпустите кнопку Calc-Clean после прекращения выхода воды из резервуара.

Если утюг по-прежнему загрязнен, повторите очистку.

После очистки от накипи

Вставьте вилку шнура питания в розетку электросети и дайте утюгу нагреться до

Когда индикатор нагрева погаснет, отключите утюг от электросети.

Осторожно проведите утюгом по куску ненужной ткани, чтобы стереть с подошвы

Перед тем как поместить утюг в место хранения, дайте ему остыть.

Разбор корпуса

Далее расскажем, как производится разборка утюга Philips Azur Ionic для ремонта или чистки. Другие модели нидерландского производителя, которые выпускались в последние годы, например, Philips Azur Performer Plus, разбираются похожим образом. Для этого достаточно иметь под руками шлицевую и крестообразную отвертки.

Иллюстрация	Порядок действий
	Аккуратно снимите крышку, расположенную в задней части утюга. Она легко поддевается отверткой. Красным кружком обозначено место расположения крепежного шурупа под резиновой заглушкой, которая тоже легко снимается
	Отверните крепежный шуруп и снимите пластиковую крышку
	Открутите два шурупа, которыми крепится подошва (см. фото). Нужно также отвернуть крепеж и снять клеммы, удерживающие сетевой электрический шнур
	Аккуратно поддевайте отверткой пластиковую вставку ручки, перемещая ее вдоль корпуса с обеих сторон, пока не отсоедините все защелки
	Снимите вставку и открутите шуруп, которым крепится плата управления утюгом. Отклоните ее назад и в сторону
	Данную плату придется заменить или отремонтировать, если не работает функция автоотключения утюга
	Чтобы снять верхнюю часть корпуса, открутите крепежный шуруп, расположенный возле заливного отверстия
	Потяните верхнюю часть вверх и назад, после чего откроется подошва с пластиковой накладкой
	Не забудьте сфотографировать расположение проводов на клеммах, чтобы не спутать их при обратной сборке
	Для того чтобы добраться до платформы с парообразующим отсеком, придется открутить еще три крепежных шурупа. Два возле разъема и один в носовой части
	Теперь можно очищать подошву от ворса, грязи и пыли. Удалите накипь внутри парообразователя, залив туда раствор уксусной или лимонной кислоты. Поместите нижнюю часть платформы в этот же раствор. Когда химическая реакция прекратится, тщательно промойте деталь проточной водой и высушите феном. Сборка электроутюга производится в обратном порядке

Итак, если вы столкнулись с тем, что утюжок перестал работать, не расстраивайтесь. В большинстве случаев можно быстро разобрать и отремонтировать его своими руками. Для разборки, диагностики и ремонта достаточно просто иметь минимальный набор инструментов и мультиметр.

Видео

Видеосюжет расскажет, как разобрать утюги Philips моделей GC 4410 и GC 4420:

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин. Обожает спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выделите её и нажмите кнопки:

Стиральные машины имеют отношение к возникновению выражения «отмывать деньги». В 30-е годы XX века американские гангстеры использовали сеть прачечных в качестве прикрытия своей нелегальной деятельности. Выдавая доходы от преступной деятельности за выручку, полученную от чистки одежды, они превращали «грязные» деньги в «чистые».

Стиральные машины, оснащенные функциями «Без глажения» или «Легкая глажка», могут стирать белье и при этом практически не мять его. Достигается такой эффект за счет особого подхода к отжиму – он выполняется на низких оборотах, с большими паузами, причем в баке сохраняется небольшое количество воды.

Космонавты, находясь на орбите Земли, решают проблему грязных вещей оригинальным методом. Одежду сбрасывают с космического корабля, и она сгорает в верхних слоях атмосферы.

Для стирки небольших вещей в дороге или гостинице удобно использовать обычный полиэтиленовый пакет. Носки или колготки разминают внутри завязанного пакета вместе с водой и небольшим количеством моющего средства. Такой способ позволяет предварительно замочить вещи и выполнить стирку, не повредив ткань и не потратив много порошка и воды.

В XIX веке на стирку дамских туалетов уходила масса времени. Платья предварительно распарывали, а затем стирали и сушили каждую часть отдельно, чтобы ткань не деформировалась. После стирки одежду сшивали заново.

Истории известен факт, когда котенок попал в барабан стиральной машины и, пройдя полный цикл стирки на программе «Шерстяные вещи», выбрался из агрегата целым и невредимым. Единственной неприятностью для домашнего питомца стала аллергия на стиральный порошок.

Существует стиральная машина «для холостяков». Белье, постиранное в таком агрегате, совсем не нужно гладить! Все дело в том, что устройство не имеет барабана: часть вещей можно разместить внутри контейнера прямо на вешалках (например, пиджаки и рубашки), а вещи поменьше (допустим, белье и носки) – на специальных полочках.

Первая официально запатентованная стиральная машина была изготовлена из дерева и представляла собой ящик с рамой, наполненный до половины деревянными шариками. Внутрь загружали белье для стирки, моющее средство и при помощи рычага передвигали раму, которая, в свою очередь, заставляла двигаться шарики и перетирать белье.

Существуют самые разные шарики, которые используются в стиральной машине. Антистатические не дадут ткани прилипать к телу после стирки, шарики со специальными петельками «причешут» ворсинки и предотвратят появление катышков, а силиконовые с пупырышками не дадут сваляться пуху при стирке верхней одежды.

Пришла любимая и говорит – утюг сдох. Ну что поделать… и такое бывает. Надо попробовать его разобрать и посмотреть, в чем дело. Как разбираются утюги нового поколения – я хз. Пришлось подглядывать в инет и аккуратно все фоткать, чтобы не забыть, как его собирать… Фотки под катом.

1. Снимаем прозрачную пластиковую крышку сзади, подцепив ее отверткой.
2. Снимаем резиновую пробочку и откручиваем шуруп.
3. Снимаем пластиковую крышку и созерцаем проводочки. Откручиваем 2 шурупа подошвы и 2 шурупа на силовом проводе (тот, что в розетку идет).
4. Со всех сторон аккуратно подцепляем и снимаем с защелок накладную ручку. Получаем доступ к ламкочкам и кнопочкам на плате, залитой эпоксидкой.
5. Откручиваем платку. Отклоняем назад платку с проводами.
6. Скручиваем водяной бункер. И отклоняем его назад.
7. Обязательно фоткаем клеммы, чтобы потом знать, как собирать все это обратно. Белая паста – это типо силикона-герметика или хрен знает что это. Вобщем оно нужно, чтобы не окислялись клеммы, как мне кажется.
8. Снимаем клеммы.
9. Скручиваем последнюю запчасть. И снимаем ее.
10. И вот она! Долгожданная подошва утюга. Чистим очень аккуратно все детали, резинки и т.п.
11. Потом начинаем кропотливый процесс сборки обтано….

У меня сборка получилась с третьего раза. Зато утюг после этого заработал! Удачи вам!

Определение и починка неисправностей

В основном, проблемы с утюгом возникают из-за неисправной проводки, что выявляется при разборе задней крышки. Также из строя могут выйти предохранитель, ТЭН, термозащита или механизм разбрызгивания пара.

Сетевой шнур

В случае если техника перестает работать, то необходимо проверить состояние сетевого шнура. Для этого потребуется мультиметр. Используя этот прибор, необходимо «прозвонить» (прикоснуться) разные части электрошнура, включенного в розетку. Если загорается светодиод, то неисправность кроется в другом месте. Но когда мигает лампочка, то это указывает на проблему со шнуром. Данная неисправность может быть двух типов: нарушена целостность проводов либо последние неплотно прилегают к контактам. Для устранения первой проблемы нужно найти место перегиба и заизолировать.

ТЭН

Если на первых этапах неисправность не выявлена, следует обратиться к ТЭНу, который скрывается под подошвой. Разобрав прибор, нужно проверить уровень сопротивления нагревательного элемента. В норме этот показатель не превышает 250 Ом (точное значение нужно уточнять в паспорте). Если измерительный прибор показывает бесконечность, то это означает, что ТЭН вышел из строя. В подобных случаях рекомендуют покупать новый утюг, так как замена нагревательного элемента производится вместе с подошвой, что сопоставимо со стоимостью устройства.

Терморегулятор

Проблемы с терморегулятором носят разный характер. Перед разбором утюга необходимо прокрутить деталь до упора. В этот момент должен возникнуть щелчок, свидетельствующий о замыкании контактов. Терморегулятор нужно оставить в таком положении и приступить к дальнейшей проверке компонента.

От данной детали в сторону ТЭНа отходят два контакта, которые необходимо «прозвонить». Эту процедуру нужно повторить, предварительно выкрутив терморегулятор до упора в другую сторону. В первом случае мультиметр должен показать наличие напряжения, во втором — отсутствие.

Терморегуляторы выходят из строя из-за закисления либо загрязнения контактов. Провода нужно зачистить наждачной бумагой и повторно провести проверку мультиметром. Во время процедуры нельзя сильно отгибать пластины. В случае если терморегулятор проворачивается с трудом, то деталь нужно несколько раз провернуть в одну и другую сторону (могут потребоваться плоские пассатижи), а затем натереть узел карандашом.

Предохранитель

В 50 % случаев поломка утюга обусловлена перегоранием предохранителя. Данная деталь размещена под корпусом. Разобрав утюг, нужно проверить состояние предохранителя мультиметром. Если прибор не реагирует, то данную деталь нужно снять и припаять новую.

Система разбрызгивания пара

Неисправность данной системы обусловлена скоплением накипи на деталях утюга. В этом случае потребуется разобрать прибор и зачистить внутренние компоненты.

Западание или отказ работы кнопки подачи пара

Данная неисправность возникает из-за накипи в камере насоса. Последний встроен в ручку утюга, сверху которой размещена кнопка подачи пара. Для устранения неисправности нужно разобрать данную деталь, извлечь насос (компактная коробка) и протолкнуть шарик, который опустился вниз, обратно в камеру.

Забитые отверстия выхода пара

Отсутствие пара обусловлено накоплением накипи в резервуаре утюга. Чтобы исправить это, необходимо размешать столовую ложку лимонной кислоты в стакане воды. Далее полученным раствором нужно заполнить отдельную емкость так, чтобы жидкость покрывала подошву на 1-1,5 сантиметра. Затем данный резервуар с утюгом ставятся на плиту. Дождавшись закипания смеси, нужно выключить огонь, выждать 20 минут и повторить процедуру.

Окисления

Если на первом этапе осмотра утюга неисправность не выявлена, то нужно проверить состояние ТЭНа. Для этого нужно снять заднюю крышку, под которой скрываются клеммы, соединяющие между собой электрошнур и нагревательный элемент.

Устройство

Для того чтобы отремонтировать утюг самостоятельно, следует разобраться в его устройстве. Разберем внутренние детали прибора на примере модели от фирмы Витек. Следует отметить, что конструкция всех утюгов примерно одинакова. Это:

• Подошва, изготовленная из алюминиевого или чугунного материала, в которую запрессован трубчатый электронагреватель (ТЭН).
• Корпус из жаростойкой пластмассы, отделенный от подошвы теплоизолирующей прокладкой.
• Ручка, составляющая единое целое с резервуаром для воды.
• Шнур питания.

Устройство утюга

Вот из каких деталей состоят все современные утюги.

Ремонт гладильных систем

Ремонт гладильных систем намного сложнее и хлопотнее. Основные производители гладильных систем LauraStar, Miele, Karcher и Philips отличаются оригинальностью конструкцией и множеством особенностей. Помимо утюга такие аппараты снабжены отдельными котлами для подготовки пара, системами самоочистки, магнитными клапанами, терморегуляторами и платами управления. Многие такие системы имеют уникальную компоновку. А это значит, что разобрать и потом собрать такой аппарат неопытному человеку просто невозможно.

Периодическая чистка или использование специальной воды существенно увеличит ресурс любой гладильной системы. Но все же при ежедневном использовании гладильных систем возникают различные ситуации, которые могут привести к повреждению оборудования:

— При поломке кронштейна на гладильной доске предназначенного для удержания кабеля утюга, последний изнашивается;

— Чистка утюга в бытовых условиях может привести к замыканию и повреждению платы управления на самой паровой станции;

— Падение утюга с гладильной доски может повредить термореле и плату управления, которые установлены внутри корпуса гладильной системы;

— повреждение подошвы приводит к неконтролируемому выходу пара из ручки утюга.

Инструмент

Чтобы успешно отремонтировать утюг, давайте подготовим сначала кой-какой самодельный инструмент; много времени это не займет и существенных расходов не потребует:

• 2-4 отжимника для крышек;
• отжимник для скрытых защелок;
• дешевый светодиодный фонарик (именно светодиодный) и лупу;
• полоску замши, пилку для ногтей, спирт;
• или, взамен п. 4 – ластик карандашный, ластик чернильный, кусочек чистой тряпочки, спирт.

Отжимники

Вскрытие верхней крышки утюга столовым ножом

Отжимник для крышек делается из верхнего, самого прочного слоя бамбука размерами и толщиной с палочку от мороженого; один его конец срезается на клин. Крышки на корпусе утюгов часто ставят на защелки без фиксации. В сервисном центре такую крышку сжимают специальными клещами и вынимают. Чтобы снять ее кустарным способом, крышку нужно поддеть: зубья защелок без фиксации скошены с обеих сторон и выходят из пазов неповрежденными. Но вскрывать крышки на тугих защелках столовым ножом или широкой отверткой, как на рис. справа, не надо: сталь оставит на пластике следы. Прочность поверхностного слоя бамбука на изгиб выше, чем у пластиков, а на сдвиг ниже. Поэтому бамбуковый отжимник правильно поддетую крышку снимет, но, возможно, с поверхности помнется сам, не повредив пластик. Если же крышка не поддета неправильно и не поддается, бамбуковый отжимник сломается, не испортив утюга. Действуют бамбуковыми отжимниками попарно, поддевая деталь с 2-х сторон.

Хороший тонкий отжимник для фиксируемых защелок получается из срезанной на клин пластиковой мешалки для кофе, которые выдают кофейные автоматы. Отжимник из мешалки проходит в любую щель и аккуратно отводит усы защелок с фиксацией, не царапая и не ломая ни их, ни детали корпуса.

Фонарик и лупа

Дешевые мини-фонарики на светодиодах дают очень жесткий свет с резкими тенями. В данном случае это достоинство: такой свет глубоко проникает в тонкие щели, и под лупой можно разглядеть, что там держит деталь. Для этого сначала поддевают крышку, которую непонятно как снимать, бамбуковыми отжимниками, подсвечивают и разглядывают, что там держит.

Как управляться с защелками

Лучше всего, конечно, найти схему разборки утюга данной модели, но попробуйте-ка! И типовых схем расположения секретных запоров тоже не ищите: они могут быть разными у одной и той же модели одного и того же изготовителя. Читали в инструкциях: «Производитель оставляет за собой право вносить в конструкцию изменения, не влияющие на работоспособность изделия»? Т.е., при разборке утюга скрытые соединения скорее всего придется искать самому.

Надо сказать, западные фирмы постепенно отходят от принципа: «Сам чинить хочешь? Что ж, ломай и новый покупай!» Но азиаты упорно за него держатся. Напр., если ваш утюг китайский, то носовой крепежный винт (см. далее) скорее всего окажется не под крышкой заливочной горловины, а… под кнопками подачи воды и пара!

Скрытые защелки в кнопках утюга

Подсветим, посмотрим. Видите обведенное зеленым на рис? Так вот, это не защелка, а скользящий шип в пазу. Защелки с другой стороны кнопок. Чтобы кнопки снять и разобрать утюг, нужно:

• Подать кнопку вперед.
• Вставить сзади нее отжимник из мешалки.
• Отжать защелку.
• Не вынимая отжимника, поднять кнопку вверх до упора. Должен быть слышен слабый щелчок зуба защелки, вышедшего из паза.
• Придерживая кнопку, чтобы не упала, вынуть отжимник.
• Продолжая придерживать кнопку, подать ее вперед с наклоном, чтобы скользящий шип вывернулся из паза.
• Проделать то же самое с другой кнопкой.

Фасонный крепеж

Винты в утюгах западных производителей чаще всего или обычные с крестовым шлицем или под шестигранник. Покупать для последних спецотвертку с набором бит для разового ремонта нет смысла: винт с шестигранным шлицем элементарно отворачивается плоской отверткой с тонким жалом подходящей ширины. Ею же можно отворачивать винты со шлицом трилистник, которые очень любят китайцы, (справа на рис.), но без сильного нажима: боковое усилие при этом создается значительное и винт в резьбе может просто заклинить. Если винт сидит туго, его срывают серией мелких рывков, переставляя отвертку в другие пары пазов.

Фасонные винты

Сложнее всего будет отвернуть винт со шлицом TORXX (справа на рис.): ножницы или пинцет его возьмут, только если винт болтается в резьбе. Удобнее всего винты TORXX отворачивать без спецключа малыми плоскогубцами-утконосами; можно и бокорезами, но тогда на перемычке шлица останутся вмятинки. Винту от них ничего не будет, но опытный мастер, вдруг к нему попадет этот утюг, накинет на ремонт за предыдущий неквалифицированный доступ.

Что у кого не так

Тефаль

Своеобразием отличается ремонт утюга Тефаль. Первое, корпус у него снимается вместе с верхней крышкой. Второе, носовой винт спрятан под крышкой дозатора воды (слева и в центре на рис.); он виден сквозь полупрозрачный пластик. Третье, чтобы добраться до помп, нужно снять верхнюю крышку уже при снятом корпусе. Ее винт спрятан под кнопками (справа на рис.), и его нужно вывернуть, чтобы можно было снять крышку.

Крепление крышки утюга Тефаль

Наконец, Тефаль – лидер производства беспроводных утюгов. Они бывают нескольких типов: с контактами на площадке, с термоаккумулирующей подошвой, с отбрасываемым (отстреливающимся) шнуром. Первые два для любительского ремонта непригодны, а последний вроде бы неисправный может оказаться вполне рабочим.

Шнур от утюга отбрасывает толкатель, действующий от отдельного триггерного механизма со своей биметаллической пластиной. Т.е., если вы, к примеру, прогладили обшлага и хотите еще подогреть утюг, вставив шнур, а он не лезет, то утюг еще недостаточно остыл. Нужно дать ему еще остыть, вставить шнур, повернуть регулятор на больший нагрев и ждать, пока шнур не отскочит. Неудобно, конечно, поэтому утюги с отстреливаемым шнуром особым спросом не пользуются.

Филипс

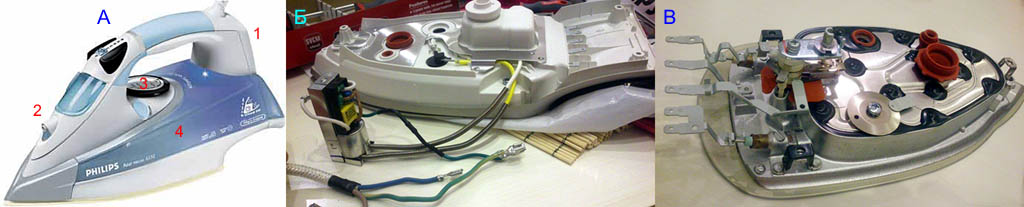

Особенность утюгов Филипс – двойной корпус. Напр., популярный Азур сначала разбирается в обычной последовательности, поз. А на рис., но крепление задней крышки – 2 винта снизу. Под декоративным корпусом с помпами оказывается внутренний с защитой (поз. Б), а уже под ним – массивная подошва (фактически, третий корпус) с терморегулятором и термичкой, поз. В.

Разборка утюга Филипс Азур

Бош

Крепление задней крышки утюга Бош

Конструкцию утюгов Бош можно считать типичной, а разборка Бошей даже легче прочих: задняя крышка на одном винте и без хитрых креплений. Чтобы ее снять, нужно, вывернув винт, потянуть назад за вводный шланг сетевого шнура (см. рис. справа), крышка откинется вместе с шарниром, после чего дальнейшая разборка особенностей не имеет.

Браун

Проржавевший парогенератор утюга

Врожденный порок недорогих утюгов Браун – тонкостенный бак парогенератора из оцинкованной стали и крепление кожуха терморегулятора отгибаемыми лапками из нее же. То и другое отлично ржавеет, см. рис. справа, после чего ремонт утюга теряет смысл.

Как сделать пар

Неправильная чистка утюга от накипи

Такой же врожденный порок всех без исключения утюгов с паром – накипь. Удалить ее из неразборного резервуара парогенератора трудно, и ни в коем случае не следует для этого кипятить утюг в сковороде с уксусом, как на рис. Пары уксусной кислоты сделают хрупким пластики, разъедят до шероховатости никель на подошве, а если она с тефлоновым покрытием, то оно начнет отслаиваться. Во-первых, утюг для чистки нужно разобрать до подошвы, см. напр. видео, как чистить Philips 3240:

Видео: пример разборки и чистки утюга Philips 3240

Во-вторых, как уже сказано, пользоваться лучше не уксусом, а раствором лимонной кислоты. В-третьих, контакты ТЭНа вместе в керамическими втулками перед чисткой нужно плотно обмотать хорошей мягкой изолентой в 3-4 слоя или, лучше, термоусаживаемой лентой. В-четвертых, если форсунки забиты накипью, также перед чисткой проткнуть из зубочисткой. И в-пятых, после чистки обильно промыть гидросистему подошвы чистой водой сверху вниз, наливая ее в бак парогенератора. Тогда можете быть спокойны: утюг послужит после чистки так же исправно, как до нее.

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

Электрическая схема и устройство утюгов обычных и с функцией подачи пара

Электроутюги бывают разными. Кроме обычных нагревательных приборов, есть те, что имеют функцию отпаривания, а также паровые станции. Соответственно, чтобы осуществить дома ремонт утюга своими руками, нам нужна электрическая схема утюга именно нашей версии агрегата. Посмотрим, что из себя представляют схемы различных типов электроутюгов.

Обычный утюг

Самая простая версия, без излишеств. Разглаживает складки за счет давления раскалённой подошвой. Такие вы видели в фильмах, когда хозяйки, чтобы сделать ткань более податливой, набирали воду в рот и фыркали на материю. Этот утюг стоит недорого, устройство у него очень простое. Сейчас вы встретите подобные утюжки маленьких размеров. Их удобно брать с собой в командировку, чтобы разглаживать бельё, смятое в чемодане.

Электросхема этой версии выглядит так:

• ручка терморегулятора;
• контактная пластина регулятора;
• термостойкий штифт;
• биметаллическая пластинка;
• нагревательный элемент (ТЭН).

С отпаривателем

Это самая распространённая на сегодняшний день модель утюга. Имеет в своём арсенале разбрызгиватель, чтобы смачивать складки, и отверстия для выхода пара. Жидкость заливается в специальный резервуар, который находится на передней части прибора. Схема немного сложнее, чем была у первого варианта, но принцип работы остаётся таким же:

• ТЭН;
• блок контактов;
• резистор (термопредохранитель);
• основной ввод;
• вывод;
• провод с вилкой;
• держатель;
• контакт;
• сетевой ввод;
• ввод терморегулятора;
• сигнальная лампочка.

Паровые станции

Это новейшая разработка в технологии глажения. Само тело утюга соединяется с отдельно стоящим парогенератором двумя проводами, собранными в общий переплёт: электрическим шнуром и паропроводом. Вода закипает в бойлере, а потом пар подаётся в утюг. Благодаря вместительному резервуару, в который можно залить 1-1,2 литра воды, такие аппараты способны выпускать пар под давлением в 4-5 атмосфер.

Складки разглаживаются без усилий с вашей стороны. Рука не устаёт, потому что утюг весит меньше, чем более простой прибор. Но годятся паровые станции только для дома: они имеют большой вес и размер. Вот примерная схема строения паровой станции:

•  кнопка блокировки постоянной подачи пара;
•  регулятор подачи пара;
•  терморегулятор;
•  подставка утюга;
•  клапан бойлера;
•  индикатор уровня воды;
•  включатель подачи пара;
•  переключатель системы;
•  регулятор силы парового удара;
•  паровой бойлер;
• лампочка регулятора температуры;
• сдвоенный шланг: подача пара/электрический кабель.

Узнали среди представленных свой тип? Тогда пошли дальше.

Итак, мы видим, что электросхемы утюгов разных типов примерно одинаковые и содержат 4 основных элемента, без которых ни один утюг не будет работать:

• вилка,
• термопредохранитель,
• нагревательный элемент,
• регулятор температуры.

Все остальные индикаторы и регуляторы являются лишь дополнительными «фишками» того или иного производителя. По этой причине мы будем рассматривать, как ремонтируются неисправности, на примере утюга с отпаривателем. Такой есть практически у всех, разве нет?

Предохранитель и система разбрызгивания

На случай перегрева утюга в нем имеется предохранитель. Он находится возле терморегулятора и в большинстве моделей закрыт белой трубкой. Если утюг нагревается до опасной температуры, то предохранитель перегорает.

Для проверки предохранителя прозванивают его контакты мультиметром. Если он исправен, мультиметр издает звук, если нет, то молчит. Чтобы заменить термопредохранитель для утюга, нужно снять перегоревший элемент и установить вместо него новый. Не следует оставлять прибор незащищенным, так как при сильном перегреве он может стать причиной пожара.

Если в емкости имеется вода, а пара нет, то причиной неисправности могут быть засоренные отверстия в подошве. Чтобы их почистить, нужно приготовить один из следующих составов:

1. 1 л воды смешивают с 200 граммами уксуса;
2. на 1 стакан кипятка добавляют 2 чайные ложки лимонной кислоты.

Жидкость наливают в сковороду и помещают туда отключенный утюг. Состав должен покрывать подошву. Сковородку ставят на огонь, доводят до кипения и выключают. Ждут, когда жидкость остынет, а потом опять ставят на огонь до кипения. Такую операцию проделывают 3−4 раза. Соли при этом должны раствориться.

Очистить забившиеся отверстия подошвы можно, полностью разобрав прибор. Затем его подошву заклеивают скотчем. В нее несколько раз наливают горячую воду с добавлением уксуса или лимонной кислоты, выдерживают до остывания и сливают.

Утюг, который перестал работать, не стоит сразу нести на помойку. Не слишком серьезную поломку можно устранить своими руками. Если соблюдать аккуратность и последовательность действий, то эта работа не отнимет много сил и времени.

голоса

Рейтинг статьи
