Как подключить дверной звонок 2 провода схему

Необходимые инструменты

Прежде чем начинать рассмотрение подключения проводных звонков, следует уточнить, какие вещи и инструменты потребуются для этого, чтобы весь процесс был реализован правильно. Итак, для этого потребуется иметь под рукой:

  • непосредственно звонок, который обычно состоит из внутреннего и внешнего блоков;
  • дюбеля и шурупы, что потребуются для закрепления прибора на стене;
  • кнопка;
  • трансформатор;
  • кабель – потребуется для подключений низковольтного типа;
  • дрель и шуруповерт;
  • стриппер для зачистки провода;
  • изолента, хомуты из пластика и рулетка;
  • отвертки;
  • плоскогубцы с длинным носом и обычные;
  • бокорезы;
  • сверла;
  • уровень.

Кроме того, следует сказать, что еще одним подготовительным моментом будет то, что если раньше звонок не устанавливался, то следует подобрать максимально подходящую для монтажа область.

Как подключить звонок к питанию

В этой главе речь пойдет об электрическом подключении. Рассматривать будем отдельно проводные и беспроводные модели, так как питание и способы его подводки/подачи разные.

Проводные модели

Подавляющая часть дверных звонков проводного типа питается от 220 В и лишь около 10-15% от 12 или 24 В. При установке на улице, во дворе частного дома, второй вариант более безопасен, так как пониженное напряжение не представляет опасности для человека. Но в этом случае обязательно наличие инвертора, преобразующего 220 В в более безопасное низковольтное электропитание 24 или 12 В.

При подключении звонка к сети 220 В питание можно взять от ближайшей распаечной коробки. Внутренний блок дверного звонка обычно устанавливается рядом с дверью. Тут же обычно есть распределительная коробка, от которой питание идет на освещение. Вот тут и можно подключить звонок.

Схема подключения дверного звонка проста: фаза заводится на кнопку, от нее идет на один из выходов внутреннего блока. Ко второму контакту блока подается нулевой провод. Схема этого подключения на рисунке ниже.

Какие провода использовать

Кроме того, как подключить звонок, надо подумать, чем его можно подключить. Токи в этих устройствах совсем маленькие, и при подключении в квартире (трасса между звонком и внутренним блоком) подойдет буквально любой провод в изоляции. Это может быть даже телефонная лапша, интернет-кабель, витая пара.

Подключить звонок в квартире можно «лапшой» с солидным диаметром жил

При необходимости тянуть питание на улице, требуется уже силовой кабель — или NYM самого малого сечения. Можно также использовать провода в резиновой или ПВХ оболочке, но прокладывать их лучше в защитном гофрошланге.

Две кнопки

Иногда к одному звонку надо подключить две кнопки — например, от калитки и уже от входной двери. В этом случае их подключают параллельно.

С распредкоробки выходит два провода, подключенных к фазе. Один тянут на одну кнопку, второй — на другую. От второго контакта каждой из них приходит провод. Оба этих проводника заводятся на один из контактов внутреннего блока. На второй свободный контакт подключается провод от «нейтрали» с распределительной коробки. При такой схеме подключения звонок будет работать при нажатии любой из кнопок.

Два звонка

В проводном исполнении можно поставить не только две кнопки, но и два звонка. Можно даже три, если надо. Эта ситуация встречается чаще. Например, один звонок поставить в доме, второй — в постройке, в которой проводится не меньше времени, чем в доме. На летней кухне, в гараже и т.п.

Как подключить звонок в таком случае? К питанию параллельно подключаются два звонка. Для этого на кнопку подаем фазу из распределительной коробки. Со второго вывода кнопки уходит два проводника: по одному на оба звонка. На свободные выводы звонков подаем «нейтраль» — снова-таки два провода.

Беспроводные дверные звонки

Беспроводные модели чаще всего питаются от батареек, но есть модели, внутренние блоки которых питаются от 220 В. Но во втором варианте все что необходимо — просто воткнуть их в розетку — на тыльной стороне есть стандартная вилка. Так что вопроса как подключить звонок в этом случае не возникает.

Беспроводные модели — разный вид, разные стили

В регионах с холодными зимами с кнопками, которые работают от батареек, надо быть аккуратнее: не все из них могут работать при -20°C, не говоря уже о более низких температурах. Хорошо себя чувствуют в морозы литиевые батарейки. Но они бывают не во всех форматах, а только в АА и ААА. Так что лучше всего найти звонок, у которого кнопка работает от источников питания такого типа. Если у вас уже есть звонок и батарейки там регулярно «садятся» можно попытаться найти другой выход:

Возможно, есть и другие способы того как подключить звонок в беспроводном варианте чтобы он работал в морозы.

Установка и замена дверного звонка — на самая сложная задача. Если вы умеете хоть немного работать с электрикой, у вас получится. Далее речь пойдет о том, как подключить звонок в квартире, доме — проводной и беспроводной.

Принцип работы устройства

Дверной звонок беспроводной состоит из 2 узлов: корпуса, оснащенного кнопкой вызова и передатчиком, динамика с приемником. Эти элементы располагаются на удалении друг от друга, что позволяет исключить необходимость применения проводов. Принцип работы беспроводного звонка основан на передаче радиоволн. В главных узлах устройства находятся мини-антенны. При нажатии кнопки сигнал передается динамику. В этом процессе участвует приемник и передатчик.

В качестве источника питания выступает аккумулятор или батарейка. Существуют и комбинированные модели звонков, которые частично функционируют от сети. В данном случае к напряжению питания подключается лишь 1 узел прибора. Следует помнить о том, что подобные устройства должны быть надежно закреплены, иначе период их эксплуатации существенно сократится, причиной тому часто становятся неподходящие погодные условия или вандализм.

Звонок может работать на разном удалении от источника питания: от 25 до 150 м, что зависит от конструкции и характеристик. Расстояние между узлами определяется не только пожеланиями владельца, но и качеством материалов, из которых возведена постройка. Для примера, металл, бетон и кирпич способствуют ухудшению качества сигнала, т. к. плохо пропускают радиоволны. Устройства могут функционировать на основе излучения, характеризующегося индивидуальными параметрами. Это позволяет отличать сигнал звонка от соседского.

Появилась возможность использования сложных комплектов, например, с несколькими динамиками или кнопками. Дополнительно некоторые беспроводные модели оснащаются камерой и датчиком движения. Можно загружать мелодии на встроенный информационный носитель. Для этого используется флеш-карта, смартфон или компьютер.

Преимущества и недостатки

Главным плюсом применения беспроводных моделей звонков является отсутствие необходимости в штроблении стен и монтаже проводки. Подобные конструкции устанавливаются без дополнительных комплектующих. Другие положительные качества:

  • автономное питание, благодаря чему даже при отключении электроэнергии устройство будет продолжать функционировать;
  • монтаж выполняется быстро, сам процесс несложен, поэтому не требуется особых знаний и умений;
  • комфорт при эксплуатации: беспроводным звонком удобно пользоваться как владельцу жилья, так и посетителям, т. к. в большинстве случаев внешне прибор мало чем отличается от проводного аналога;
  • есть возможность усовершенствовать конструкцию, установив дополнительный комплект коробов с кнопкой или динамики, тогда можно будет услышать раздающийся звонок, находясь в самой удаленной комнате дома;
  • благодаря отсутствию необходимости в монтаже проводки устройство можно переносить в любое удобное место, для этого не нужно выполнять сложные работы по демонтажу, а целостность поверхности стен не нарушается;
  • привлекательный внешний вид.

Несмотря на большое количество преимуществ, выбрать модель такого устройства достаточно сложно. Это обусловлено рядом недостатков:

  1. Слабое крепление короба с кнопкой, располагающегося за пределами жилья. Большинство производителей оснащают их двусторонней клейкой лентой, поэтому при необходимости лучше усовершенствовать конструкцию самостоятельно, добавив пару саморезов.
  2. Учитывая, что подобные устройства работают от батареек, придется регулярно производить замену элементов питания.
  3. Ухудшение качества сигнала по мере эксплуатации, что обусловлено попаданием капель влаги, пыли под корпус. Звонок может срабатывать самопроизвольно.
  4. Конструкция внешнего блока достаточно хлипкая. При частой эксплуатации может произойти смещение элементов корпуса, что в большинстве случаев приводит к ухудшению качества работы устройства.
  5. Иногда отмечается отсутствие сигнала.
  6. Возможен демонтаж внешних деталей злоумышленниками, чему способствует слабое крепление корпуса.

Установка беспроводного звонка

Вне зависимости от того, планируете вы установить беспроводной звонок для квартиры или для частного дома, алгоритм действий при его установке представляет следующую последовательность мероприятий:

  • выбор и подготовка мест для установки;
  • монтаж внешнего модуля;
  • монтаж внутренних модулей.

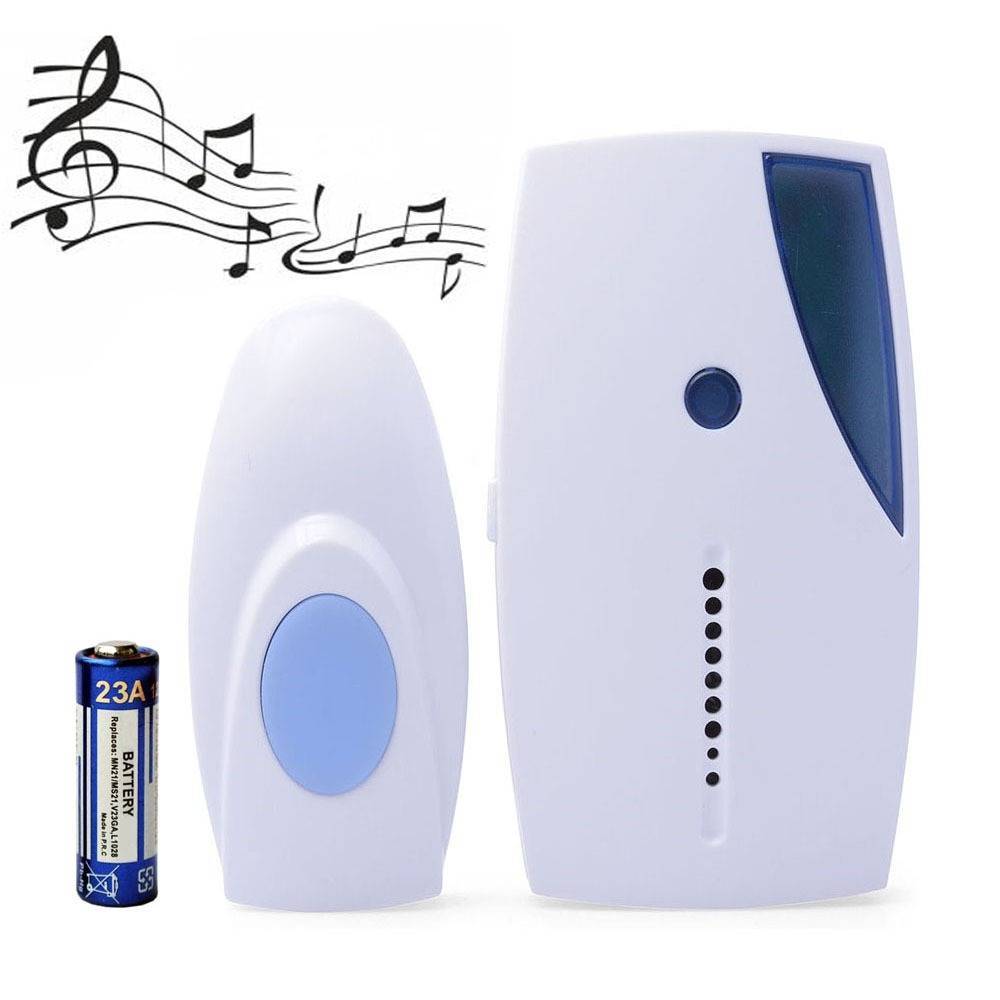

Беспроводной звонок

Более подробно каждый этап подготовительных и основных работ описан ниже.

Выбор места для установки рабочих элементов

Владельцы квартир могут разместить кнопку звонка на наружной стороне входной двери, либо на стене рядом с ней. В зависимости от конструкции и комплектации может быть предусмотрен монтаж кнопочного модуля посредством шурупов, при помощи двухстороннего строительного скотча (липучки) либо оба этих способа.

От наклеивания устройства целесообразно отказаться, если для места его монтажа вы избрали поверхность двери, так как в данном случае такое соединение не будет достаточно надежным ввиду систематических вибраций и колебаний, связанных с открыванием и закрыванием входной двери. В частных домах самым логичным местом для установки уличного звонка будет являться калитка.

Выбирая место для монтажа динамика (либо динамиков) следует, в первую очередь, убедиться в качественном взаимодействии обоих модулей при планируемом их взаиморасположении. В квартирах динамиковые элементы обычно установлены в прихожей, недалеко от входной двери.

Для частных домов, как упоминалось выше, можно предусмотреть расположение нескольких динамиков в различных помещениях дома или даже на придомовой территории с той лишь целью, чтобы сигнал входного звонка смог оповестить хозяев о посетителях, где бы они в данный момент не находились

Монтаж кнопочного модуля

После выбора будущего месторасположения кнопки звонка можно переходить непосредственно к ее установке.

Важно! Если беспроводная конструкция приходит на смену проводной, то предварительно следует аккуратно демонтировать старую звонковую кнопку: обесточиваем систему оповещения хозяев квартиры о визите гостей, удаляем со стены кнопку и провода, заделываем шпаклевкой отверстие на месте ее установки. Кнопка звонка. Кнопка звонка

Кнопка звонка

Если вы решили закрепить новую кнопку при помощи липучки, которая имеется на ее обратной стороне, то следует предварительно обезжирить поверхность, планируемую к монтажу, посредством растворителя или любого другого ацетонсодержащего вещества (например, одолжите у супруги жидкость для снятия лака). Далее следует отделить от липкого слоя защитную пленку и одним четким и твердым движением прижать модуль к очищенной поверхности.

Если же вы предусмотрительно приняли решение повесить кнопку на стену при помощи саморезов, то начать следует с того, чтобы перфоратором сделать в месте будущего крепления подходящие по размеру отверстия, в которые затем вмонтировать дюбели, а в них ввинтить саморезы. На данные крепежные элементы впоследствии производится навешивание кнопочного устройства.

Некоторые конструкции кнопок для звонка подлежат разборке перед креплением по такому принципу. Для их монтажа потребуется сначала посредством самореза закрепить на стене заднюю стенку модуля, а затем навесить на нее остальную часть конструкции.

Монтаж внутренних модулей

В случае, когда внутренние модули работают от автономного источника электрической энергии, они могут вообще не закрепляться на стене, а быть мобильными. Крепление же их на предусмотренной для этого поверхности ничем не отличается от монтажа внешней кнопки.

Если необходимо подключить внутренний модуль к системе электроснабжения, то следует воспользоваться прилагаемой к звонковой системе инструкции. Обычно данный процесс аналогичен подключению розетки к электрической сети и представляется собой соединение контактов динамикового модуля с жилами токоведущего кабеля – нулевым и фазным проводниками, а также заземлением.

Важно! Не забудьте перед подключением обесточить цепь, в которой будут производиться электромонтажные работы. Все проводники перед осуществлением их коммутаций зачищаются от изоляции. По завершении вышеописанных работ остается только проверить работоспособность смонтированной системы оповещения и на этом ее установку можно считать успешно выполненной

По завершении вышеописанных работ остается только проверить работоспособность смонтированной системы оповещения и на этом ее установку можно считать успешно выполненной.

Виды существующих видеозвонков

Современный рынок предлагает большое количество моделей как отечественных, так и иностранных производителей. Различия в них заключаются в технических характеристиках и стоимости. Можно купить видеозвонок в недорогом бюджетном решении, в конструкции которого используется черно-белая видеокамера и монитор соответствующего типа. Сопряжение между этими элементами осуществляется специальным кабелем.

Основные типы видеозвонков:

  • беспроводной. В таких моделях передача данных происходит благодаря использованию Wi-Fi, GSM связи или радиоканала. Это оборудование отличается комфортностью использования и удобством монтажа;
  • видеоглазки. Данное оборудование устанавливается на дверное полотно вместо стандартного глазка. При этом оно может фотографировать посетителя и передавать сообщения. При необходимости, к нему можно подключить дополнительные устройства;

Более современные видеоглазки используют Wi-Fi и GSM для передачи данных

сложные системы. В таком оборудовании производители сочетают функции домофона и видеозвонка. Эти модели оснащены датчиками движения, специальной ИК подсветкой для темного времени суток, автоматическим режимом включения видео. Они могут отправлять сообщения владельцу, устанавливать с ним телефонную связь и т.д. Довольно часто такие системы используют на больших складских помещения и на промышленных объектах.

Беспроводной

Легче всего подключить беспроводной звонок, т.к. для этого не потребуется иметь дело с электропроводкой. Чаще всего кнопка и основной блок работают от батареек, поэтому все что нужно – закрепить все элементы на стене. Кнопку можно посадить на двухсторонний скотч либо пробурить небольшое отверстие в стене и вбить дюбель-гвозди. Сам дверной звонок можно также закрепить на стене либо просто поставить на шкаф в подходящей комнате. В некоторых моделях беспроводных устройств кнопки работают от батареек, а основной блок нужно подключить в розетку, как показано на фото ниже. В этом случае сложностей в подключении также не должно быть.

Кстати, рекомендуется устанавливать кнопку на высоте 1,5 метра от пола. Такая высота считается наиболее комфортной для включения/выключения сигнала. Что касается оптимальной высоты установки розеток от пола, об этом мы говорили в соответствующей статье.

Гораздо больше вопросов возникает, если нужно подключить электрический дверной звонок к сети 220 Вольт. В этом случае действия аналогичны подключению выключателя света – на разрыв к кнопке пускается фаза, а ноль идет напрямую к основному блоку. Наглядно увидеть разводку жил Вы можете на данной схеме:

Итак, если Вы поселились в новостройку либо хотите установить дверной звонок в доме, тогда действовать нужно следующим образом:

  • Выберите наиболее подходящие места для установки кнопки и основного блока.
  • Отключите вводные автоматы на распределительном щитке.
  • Сделайте отверстие в стене для прокладки кабеля, который соединит элементы цепи. Чтобы не наткнуться на другие провода при штроблении, рекомендуем узнать, как найти провод в стене.
  • От готового отверстия проведите штробы к месту установки кнопки и дверного звонка. Можно обойтись и без этого этапа, если провести открытую проводку в кабель-каналах.
  • Зафиксируйте все элементы на стенах, сразу же снимите переднюю крышку, чтобы был доступ к клеммам для подключения проводов.
  • Подключите ноль напрямую к основному блоку.
  • Соедините фазу кнопки с фазой дверного звонка.
  • Подключите фазу от звонка к соответствующей клемме в распределительной коробке.
  • Если в квартире есть заземление и такая же клемма присутствует в основном блоке, обязательно заземлите звонок.
  • Проверьте правильность подключения и включите автоматы на щитке. Проверьте, работает ли устройство.

Вот таким образом можно подключить дверной звонок в квартире своими руками. Иногда нужно выполнить замену устройства и при этом технология подключения будет немного другой. В случае замены Вы увидите, что со стены выходят в квартиру 4 провода. Для начала нужно определиться, какой провод за что отвечает. Для этого рекомендуем использовать индикатор. О том, как пользоваться индикаторной отверткой мы рассказывали в соответствующей статье

Итак, прозвонив все жилы, скорее всего, картина будет следующей – на одной из жил Вы найдете напряжение 220 В, другие звониться не будут. Это означает, что со стены выходят:

  1. фаза от сети 220 (на нее и сработал индикатор);
  2. ноль от сети 220;
  3. провод, идущий на кнопку;
  4. провод, идущий от нее.

Для подключения звонка своими руками Вам нужно сначала отключить свет в квартире, после чего соединить 1-й и 3-й провода. Соответственно второй и четвертый провод Вы должны подключить к основному блоку, после чего включить автоматы на щитке и проверить, работает ли схема.

Кстати, иногда возникает необходимость подключить несколько кнопок к одному дверному звонку. В этом случае рекомендуется параллельно их подсоединить, как показано на схеме ниже:

Вот и все, что хотелось рассказать Вам о том, как подключить дверной звонок в квартире и доме своими руками. Надеемся, что предоставленные фото, схемы и видео были для Вас понятными и полезными!

Будет полезно прочитать:

Как подключить звонок в квартире: проводной, беспроводной

Обычно звонок подключают к сети 220 В. При этом выполняются операции схожие с подключением осветительных приборов. Перед установкой следует определиться с местами расположения приборов. Также не следует выполнять работы при включенном щитке. Существуют два типа звонков для двери — беспроводные и проводные.

Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать.

Рассмотрим, как подключить дверной звонок всеми возможными способами.

Какие инструменты понадобятся для проведения работ

Для установки звонка вам понадобится:

  • Сам звонок (внешний и внутренний блоки);
  • Дюбеля с шурупами, для установки;
  • Трансформатор.
  • Кнопка.
  • Провод — специальный для низковольтных подключений.
  • Отвертки, плоскогубцы обыкновенные, длинноносые плоскогубцы, бокорезы, уровень, набор сверел.
  • Дрель-шуруповерт, стриппер для зачистки проводников.
  • Изоляционная лента, рулетка, пластиковые хомуты.

Если в доме ранее не был установлен звонок, то нужно выбрать подходящее место для его установки. Обычно звонок состоит из двух элементов — кнопки и самого звонка (динамика).

На вашем звонке должна быть схема, указывающая, в каком положении он должен быть зафиксирован.

Установка динамика

Это первый шаг на пути к подключению звонка в квартире. Динамик обычно имеет технологические отверстия для крепления и для входа электропровода. Сначала нужно поместить его на стене и просверлить отверстие для проводников. Для ровной фиксации используйте уровень. После того, как отверстие будет готово, нужно вставить в него провод и протянуть его к месту, где будет установлена кнопка.

Установка кнопки

Нужно просверлить отверстие для проводника в стене в месте установки кнопки. После этого нужно продеть кабель в отверстие так, чтобы он торчал с внешней стороны на 15 см. Зачистите кабель с помощью стриппера или других доступных инструментов. Оголяйте не более 2 см.

Совет: рекомендуемая высота установки кнопки — 1.5 метра. Считается наиболее универсальной и комфортной.

Стриппер для зачистки кабелей

Подключение электропровода к кнопке

Разведите оба зачищенных проводника в стороны друг от друга. Вставьте концы в специальные зажимы, которые расположены с тыльной стороны кнопки. Предварительно провода сгибаются, чтобы они обвивали основание зажима.

Затем зажим плотно притягивается с помощью отвертки. Таким образом электропровод будет надежно держаться и не выпадет в процессе эксплуатации. После того, как оба провода будут зафиксированы, можно крепить кнопку к стене с помощью дрели, шурупов и дюбелей.

Желательно выставлять ее по уровню.

Маскировка и крепление проводки

Провод нужно крепить с помощью пластиковых хомутов. Хомутики обвивают кабель и крепятся к стене с помощью дрели и шурупов. Затем проводку можно маскировать с помощью плинтусов или всевозможных декоративных вставок.

Подключение главного блока звонка

К главному блоку идет кабель, состоящий из двух проводов — питающего и передающего сигнал, когда кто-то звонит. Рекомендуется отметить электропровода разными цветами (если они одного цвета), например, покрасить их маркером.

Главный блок, вид изнутри

Проводник от кнопки нужно сложить вдвое и завести через отверстие в стене, затем продеть через отверстие в главном блоке, вывести наружу и оставить около 25 см запаса.

Нужно учесть: один конец сложенного вдвое провода идет на кнопку, а второй будет подсоединен к питанию. Поэтому следует рассчитывать его длину.

После этого можно прикрепить главный блок к стене с помощью дрели. Таким образом, мы получаем открытую, прикрепленную к стене коробку главного блока, с торчащим из нее кабелем, сложенным вдвое. Оба конца кабеля уходят в отверстие, и находятся за стеной.

Теперь внутри главного блока отделяем оба провода этого кабеля друг от друга и один из них разрезаем (желательно, чтобы он был белого цвета, а другой провод — черного). В результате вы получите два конца электропровода, которые нужно распределить по зажимам внутри главного блока звонка.

Принцип работы и комплектация

Обычный звонок работает по простой схеме. При нажатии кнопки на входной двери замыкается контакт на проводах, которые ведут к динамику, расположенному в помещении. В свою очередь последний подключен к розетке. Если в электросети есть напряжение, то звучит банальный зуммер.

Сама кнопка подпружинена. Поэтому, когда палец гостя покидает ее, она возвращается в исходное положение и контакт прерывается. Сигнал перестает звучать.

У беспроводного устройства все по-другому. Нажимая кнопку звонка, гость подает сигнал, который с помощью радиоволн посылается на приемную станцию, которой комплектуется динамик. Его располагают в глубине дома. Но для передачи нужна энергия и она подается не от сети, а от аккумулятора. Обычно в корпусе кнопки устанавливается простая батарейка.

Приемник с динамиком могут быть подключены к электросети. Или работать от встроенного аккумулятора. Трансляторов даже может быть несколько. Их устанавливают в разных частях жилища, если звук от основного плохо слышен в дальних комнатах. Если такой звонок монтируется в частном доме, то возможно размещение дополнительных динамиков на территории участка.

Дальность передачи сигнала зависит от преград, встречающихся на пути. Обычно приемник ловит его на расстоянии до 200 метров. Но бетонные или кирпичные стены большой толщины способны заглушить передачу, а в некоторых случаях и даже прервать. Правда такое может случится только в настоящем бункере. На практике, в обычном доме или квартире все беспроводные устройства работают без перебоев.

Особенности моделей и специфика монтажа

Звонки беспроводные

В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.

Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.

Крепление составных частей делается по-разному. Если исполнительный блок питается от сети 220 В, то его штекера вставляются в розетку. Место выбирается произвольно, где удобно пользователю. Главное, чтобы с учетом планировки помещения, его обстановки и ряда других нюансов электрический звонок всегда был хорошо слышен.

Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.

Проводные звонки

С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.

  • Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
  • Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?

https://youtube.com/watch?v=JJqOfjh3ERQ

Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.

Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.

Лучшие модели

АСТОР ММС, имеется датчик движения, фото, видеосъемка, данные можно сбрасывать на CD – носитель.

R – 20 имеет доступ к WI-FI, камера высокого качества, ночной режим работы, двусторонняя связь.

Rаdio DVR не имеет провода, монитор может перемещаться и отключаться самостоятельно.

Home Voice, девайс простой, ограничивается только видеоизображением на мониторе, но качественный, стоит всего 1500 руб., прослужит долго.

Sititek Simple со встроенной видеокамерой, есть подсветка, цветной экран в 3 дюйма. Включение видеозаписи производится вручную на CD карту.

Sititek GSM, комплектация обширна, много функций, можно посетителю отправить сообщение на телефон, автономно связаться с ним. Заряжается от двух аккумуляторов, один из них включается автоматически в том случае если второй сел или находится на зарядке. Цена – 10000 руб.

SkyBell Technologies, модель американского производства оснащена датчиком движения, видеокамерой, ИК подсветкой. Все фото, видеозаписи можно сохранить.
