Как сделать прицеп к мотоблоку своими руками?

Описание прицепа

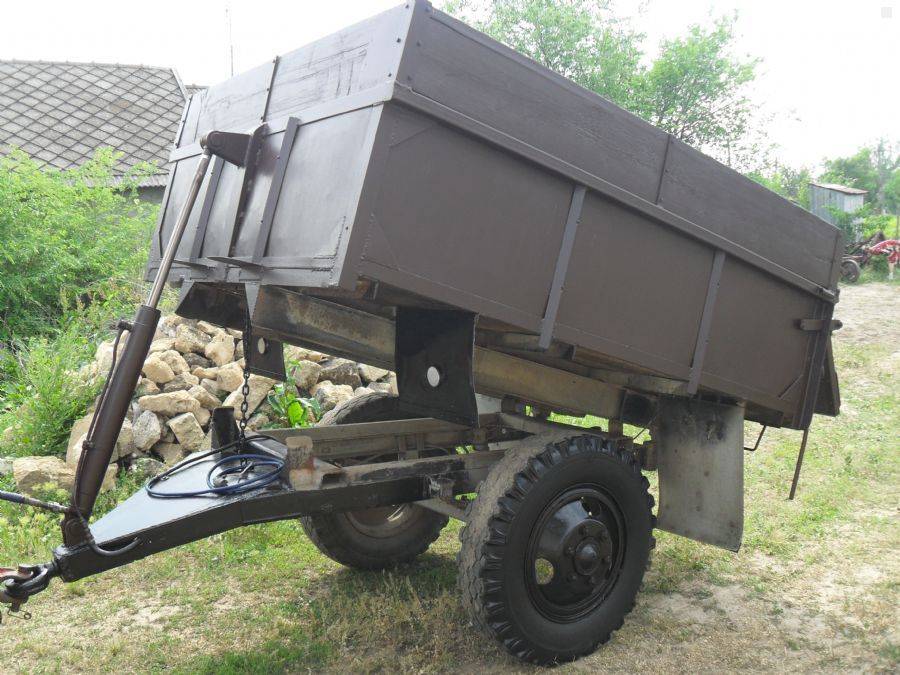

Уже на фото самодельного прицепа для мотоблока можно рассмотреть его основные элементы, но некоторые все менее заметны, поэтому их стоит выделить отдельно.

К основным и самым заметным деталям относятся непосредственно сам кузов, также колеса и крылья. Но также необходимы и тормоза на прицеп к мотоблоку.

Приоритетная задача такого дополнения к технике- это все-таки перевозка, а, значит, кузов должен быть выполнен из максимально прочных материалов.

Так помимо того, что он должен справляться с транспортировкой разных грузок, должен еще и выдерживать нагрузку неблагоприятных климатических условий.

При сборке стоит учитывать факт того, что габариты грузов могут отличаться, поэтому прицеп должен иметь такие борта, которые смогут при необходимости открываться.

• Размеры приспособления должны быть рациональны в сравнении с мощностью самого мотоблока.
• Колеса допускается использовать разные. Подойдут и автомобильные, и от мотоцикла. Не стоит устанавливать слишком маленькие, так как они могут не справиться с перевозимым грузом.
• Отдавать предпочтение в установке стоит более широким колесам.
• Что касается крыльев, то их установкой пренебрегать не желательно, так как без них колеса становятся открыты к механическим повреждениям.

Ни один современный прицеп не представляется уже без сидения. Можно его сделать еще более полезным, добавив емкость в виде ящика, которая будет располагаться снизу.

Также обязательно должно присутствовать в данном приспособлении дышло, так как благодаря ему устройство прицепа мотоблока соединяется с ним.

Как сделать прицеп для мотоблока своими руками?

Теоретически телегу для мотоблока можно разделить на такие основные узлы – колеса, кузов, рама, сцепка. Перед началом работ сперва нужно продумать конструкцию до мелочей, просчитать размеры и создать чертежи

Также обратите внимание на такие моменты, как соединение сплошных узлов и деталей (сварка, свинчивание, клепка), соединение подвижных узлов (втулки, подшипники, шарниры, ось), конструкция сидения (простое или регулируемое), функционал кузова (самосвал или статический), подставки для ног (платформа или подножки) и т. д

После того, как Вы определились с проектом будущего прицепа и подобрали нужные материалы, нужно очистить заготовки от ржавчины и грязи, при необходимости обрезать их и подогнать под чертежи, скрепить. По завершению работ прицеп желательно покрасить.

Поэтапная работа над самодельной телегой на мотоблок выглядит следующим образом.

Сборка рамы для прицепа к мотоблоку

Простейший вариант изготовления рамы – соединить кусок трубы или металлопрофиля с колесной осью. Такой вариант подойдет для небольшого прицепа, к раме которого будет крепиться уже готовый кузов. Для более надежной и мощной конструкции нужно варить раму из труб круглого и прямоугольного сечения и уголков.

Установка оси

Колесная ось может быть также изготовлена самостоятельно. Для этого берется стальной стержень не менее 1,07 см в длину и 30 мм в диаметре. Длину следует учитывать и корректировать, исходя из размеров кузова прицепа. Колеса можно подобрать от старой садовой техники, от ручной тележки, мотоцикла, мопеда или автомобиля – все зависит от габаритов будущего изделия. Схемы 2 вариантов крепления колесного шасси приведены на рисунках ниже.

Одноосный прицеп имеет существенный недостаток – смещенный центр тяжести. Из-за этого может перевернуться кузов, груз в нем, или это вовсе приведет к поломке техники. Для большой тачки, предназначенной для перевозки немалых грузов, следует проектировать двухосную конструкцию. Основные крепления и детали останутся такими же, как и для проекта одноосной тележки.

Кузов прицепа

Кузов выполняется из деревянных досок или из листа металла. Для дополнительной прочности следует по бокам и снизу предусмотреть ребра жесткости. В деревянных кузовах углы укрепляются металлическими уголками. Задний борт рекомендуется делать на петлях, для возможности открывания (особенно полезным откидной борт будет для самосвальных агрегатов).

Сцепка и сиденье

По завершении основных работ, после скрепления всех основных узлов конструкции можно приступать к сборке остальных деталей прицепа. Наиболее важными является сцепка и сиденье. Сцепку можно сделать из 3 кусков трубы и прицепного механизма (в нашем случае это тройник, разработанный специально под узел сцепки мотоблока). Такая сцепка крепится к раме болтами. Подробнее устройство сцепки представлено на схеме ниже.

Сиденье можно приварить обычное, например, от старого автомобиля, или оборудовать спереди прицепа сиденье-ящик для инструмента. Его размеры будут зависеть от общей конструкции прицепа. Главное – не использовать слишком тонкие доски и надежно закрепить ящик.

Категория в водительском удостоверении

Подавляющее большинство автовладельцев в нашей стране имеют водительское удостоверение категории В, разрешающее управлять автомобилями полной массой, не превышающей 3,5 т. Федеральный закон «О безопасности дорожного движения» (ст. 25) разрешает водителю с категорией B управлять автомобилями категории В с прицепом в двух случаях:

Масса автомобиля без нагрузки, а также разрешенная максимальная масса обычно указана в свидетельстве о регистрации ТС. Если посчитать, увезти можно не так уж и мало. К примеру, пикап, внедорожник или кроссовер с массой 1700 кг может увезти на 600-килограммовом прицепе небольшую легковушку массой около 1100 кг.

Масса квадроцикла, как и снегохода, редко превышает полтонны. Мотоциклы и мотоблоки еще легче, лодка небольших размеров редко бывает тяжелее 450 кг

Для таких условий важно подобрать прицеп с достаточной грузоподъемностью, а тягачом может быть почти любой автомобиль крупнее Матиза

Если же собираетесь везти что-то побольше, то нужно задуматься о получении категории ВE или СЕ в водительских правах.

Изготовление самодельного прицепа для мотоблока своими руками

Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.

ФОТО: a.d-cd.netРама корпуса

Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:

Иллюстрация Порядок действий

Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова

Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется

Особое внимание уделяется углам, под которыми располагаются соседние элементы

Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции

Ходовая часть

Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:

Иллюстрация	Порядок действий
	При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама
	Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны
	Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки
	Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом
	Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно
	Приваривается дышло, если это не было сделано ранее

Кузов, обшивка каркаса

Формирование кузова выполняется в следующей последовательности:

Иллюстрация	Порядок действий
	К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см
	Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе
	Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали
	Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру
	Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль
	К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место
	Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения

Тормоза на прицеп к мотоблоку своими руками: порядок изготовления

Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:

• крепим барабан на ступице одного из колёс;
• к тормозному диску привариваем отрезок трубы;
• надеваем механизм на ось;
• на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.

Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:

Watch this video on YouTube

Прочие детали

Кроме перечисленных элементов возможна установка дополнительных деталей, которые расширят функциональные возможности прицепа для мотоблока. При изготовлении прицепного устройства своими руками можно предусмотреть установку:

• откидной лавки. Её крепят к переднему бортику кузова, используя в качестве опоры боковые части;
• запасного колеса, которое может потребоваться при выполнении работ за пределами дома. Чаще всего для его размещения выбирают боковой борт либо нижнюю часть поддона. Для исключения его смещения используется специальный крепёж;
• небольших ящичков либо специальных сумок, располагающихся вблизи сиденья водителя. Их используют для хранения мелкого инструмента, который может потребоваться при выполнении ремонтных работ.

ФОТО: a.d-cd.netФиксация запасного колеса может производиться по-разному

Как сделать самодельное прицепное устройство для мотоблока

Если вы решили сделать самодельное прицепное устройство для мотоблока, то давайте возьмемся за реализацию. Чтобы изготовить данный прицеп, придется потратить несколько дней работы работы. Грузоподъемность прицепа рассчитывалась на вес перевозимого груза в 400-450 кг. Когда проводилось испытание, прицеп с легкостью вмещал 6-7 мешков с картошкой.

Проблем с перегрузкой не было. Прицеп проектировался для перевозки грузов мешками, поэтому откидные борта не предусмотрены.

Заранее продумываем конструктивную часть проекта. Состоять прицеп будет из достаточно прочного водила, кузова, рамы из стальных уголков и надежных колес.

1. Кронштейн навесных орудий мотоблока;
2. Консоль;
3. Прицепное устройство;
4. Подножка, используем доску s20;
5. Сиденье для водителя, используем доску s20;
6. Рама;
7. Кузов, используем доску s20;
8. Опорная балка, используем три бруса 50х50;
9. Болт М8;
10. Кольцо упорное, используем трубу 58х4;
11. Два колеса, сняты с мотоколяски СЗД.

Состоит прицепное устройство для мотоблока прицепа из нескольких деталей. Разные части соединяем между собой сваркой. Место соединения дышла и поворотной части наиболее нагружено, поэтому усиливаем это место дополнительными ребрами жесткости.

Для изготовления рамы используем обрезки труб круглого и прямоугольного сечения, и стальные уголки. Конструкция получится слегка замысловатой, но с дополнительным запасом прочности. Причиной послужил сложный рельеф и сложные эксплуатационные условия прицепа.

1. Для раскоса используем уголок 21х21х3; 2. Рамку для сиденья также делаем из уголка 21х21х3; 3. Стояк делаем из трубы50х25х4; 4. Стойки сиденья делаем из уголка 40х40х4; 5 и 14. Для передних подкосов используем трубу 50х25; 6 и 15. Для лонжеронов продольных используем уголок 40х40х4; 7 и 8. Правые опоры колесной оси изготавливаем из уголка 32х32х4; 9 и 16. Задние подкосы делаем из трубы 50х25; 10. Для изготовления усиливающей поперечины используем уголок 40х40х4; 11. Корпус продольного шарнира изготавливаем из трубы 58х4; 12. Для изготовления колесной оси используем пруток, диаметром 30 мм; 13 и 17. Для лонжеронов поперечных используем уголок 40х40х4; 18. Для изготовления косынки, используем металл s4.

Если большие нагрузки на прицеп не планируются, можно сделать более простой вариант.

1. Корпус поворотного узла;
2. Для дышло используем трубу 49х3, L1820;
3. Для рамки подножки используем уголок 25х25х4;
4. Для упора используем трубу 58х4;
5. Для ребра жесткости используем сталь s4;
6. Для накладки используем полосу 25Х4.

Колесная ось для прицепа к мотоблоку

Для изготовления колесной оси используем стальной стержень, диаметром 30 мм. Сваркой соединяем его с лонжеронами и корпусом продольного шарнира, используя уголковые косынки и опоры. Колеса не должны выступать за габариты кузова, поэтому правильно выбираем размер оси. Сколачивается кузов 20 мм досками и усиливается стальным уголком. Далее он крепится к раме тремя прочными, опорными балками уз бруса 50х50.

https://youtube.com/watch?v=tD8pjrbcRtQ

Центр тяжести перевозимого груза обязан находиться ближе к передней части, как принято для одноосевых прицепов. Колеса взяты от мотоколяски СЗД. Использованы они в сборе со ступицей, и обточены концы осевого стержня в соответствии с диаметром подшипников ступицы.

Прицепное устройство для прицепа

Чтобы соединить прицеп с мотоблоком изготавливается прицепное устройство. Форма верхней части консоли взята из держака окучника, поскольку для крепления будет использован штатный кронштейн навесного оборудования. Вокруг оси в нижней части закреплен поворотный узел прицепного устройства. Между радиально-упорными подшипниками оставшееся пространство нужно забить смазкой и прикрыть пыльниками.

Соединение прицепного устройства и прицепа делаем шарнирным, в зависимости от сложности в эксплуатации прицепа. Дышло должно быть вставлено в трубчатый корпус продольного шарнира и зафиксировано. Это решение позволит прицепу быть независимыми от колес мотоблока, что очень упрощает управление прицепом на сильных неровностях.

Составными частями поворотного узла водила являются:

• прицепное устройство (1),
• пыльники (2),
• подшипники 36206 (3,6),
• корпус (4),
• втулка распорная (5)
• дистанционная (7),
• шайба (8),
• гайка м20х2,5 (9),
• масленка (10)
• дышло (11).

Для водителя сделано сиденье в передней части кузова. Делается оно с очень мягким основанием. Чтобы водитель мог упереться, на дышле делается подножка. Другими словами, руками водитель использует рычаги управления, а ноги опирает на специальную подножку.

Самостоятельная сборка

Планируя своими руками собрать подобного рода изделие, потребуется найти чертеж подходящей модели и, при необходимости, внести в него свои коррективы, что позволит создать оптимальное устройство с учетом личных предпочтений. Далее потребуется убедиться в наличии всех необходимых материалов и инструментов, после чего мастер сможет приступить непосредственно к сборке конструкции.

Инструменты и материалы

Для того чтобы в процессе изготовления не возникло каких-либо проблем, следует заблаговременно убедиться в наличии всех необходимых материалов и инструментов. Их перечень может варьироваться, напрямую зависит от выбранной модели прицепа. Среди материалов, которые потребуются для самостоятельного изготовления устройства, следует упомянуть:

• швеллер;
• стальные уголки, размером 2,5х2,5 см;
• стальные листы, толщина которых не менее 2-3 мм. При использовании оцинкованных аналогов, допускается применение листов с толщиной 0,6-1 мм;
• профилированная труба из стали 6х6 см;
• крепежные элементы — саморезы, болты, гайки;
• колеса, ступицы или другие элементы от автомобиля, прочей колесной техники.

Перечень необходимых инструментов включает в себя шуруповерт, УШМ, мощную дрель с набором сверл, а также слесарные инструменты. Для того чтобы все соединения конструкции были прочными и выдерживали даже внушительные нагрузки, потребуется воспользоваться сварочным аппаратом.

Порядок изготовления

Желая узнать, как сделать прицепное устройство к мотоблоку для тележки, видео инструкция представляется оптимальным решением, позволяющим не допустить ошибок при изготовлении подобного рода изделия. Прежде всего, потребуется изготовить раму будущего прицепа, после чего приступать к сборке ходовой части и обшивке кузова.

Самостоятельное изготовление прицепа предусматривает выполнение следующего алгоритма действий:

1. Сварить основу каркаса, используя металлическую профилированную трубу, не забывая о поперечных планках, упрочняющих конструкцию.
2. Убедиться в правильной геометрии конструкции, после чего обработать металл при необходимости, что позволит защитить его от коррозии, продлить срок службы.
3. Скрепить части швеллера, которые будут основой ходовой системы, используя сварочный аппарат.
4. Закрепить по краям балки ступицы для колес, проверить параллельность элементов.
5. Приварить кронштейны и соединить с их помощью балку и рессоры.
6. Для того чтобы снизить вибрации при движении по неровной местности, можно воспользоваться кронштейнами, оборудованными сайлентблоками.
7. Установить дно прицепа, после чего выполнить монтаж бортиков. Если не планируется делать их откидными, потребуется выполнить сварку для большей прочности.

В тех случаях, когда требуется изготовить устройство с откидным бортом, можно воспользоваться дверными петлями или аналогичной фурнитурой, что позволит без лишних затруднений реализовать механизм. Заключительным этапом изготовления представляется монтаж тормозной системы, позаимствованной от старого мотоцикла или авто, на одно из колес изделия.

Чертежи прицепа для мотоблока

Условно, прицеп можно разделить на несколько основных узлов: водило, рама, кузов, колеса.

Водило, включает в себя несколько деталей, соединенных сваркой. Основную нагрузку здесь, на себя берет стык дышла с корпусом поворотного узла, поэтому это место усиленно 4-мя ребрами жесткости.

Водило

1 — корпус поворотного узла, 2 — дышло (труба 49×3, L1850), 3 — рамка подножки (уголок 25x25x4), 4 — упор (труба 58×4), 5 — ребро жесткости (s4), 6 — накладка (полоса 25×4).

Рама изготовлена из стальных элементов: труб, прямоугольного и круглого сечения, уголков и прутка. Они сварены между собой, и образуют конструкцию (раму), конструктивные особенности рамы обусловлены сельской местностью, где при езде дорога изобилует неровностями, ямами и т.д.

Для колесной оси, используется стальной стержень диаметром 30мм, который соединен при помощи сварки, косынками с лонжеронами и корпусом продольного шарнира, и угловыми опорами. Длина стержня 1070мм, длина выбрана такой, чтобы колеса не выступали за обводы кузова.

Рама прицепа

1 — раскос (уголок 21 х21 хЗ), 2 — рамка сиденья (уголок 21x21x3), 3 — стояк (труба 50x25x4), 4 — стойки сиденья (уголок 40x40x4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40x40x4), 7, 8 — опоры колесной оси правые (уголок 32x32x4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40x40x4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40x40x4), 18 — косынки (s4).

Кузов прицепа – выбираем материал изготовления

Кузов прицепа, сделан из досок, толщиной 20мм, для большей прочности, на углах он усилен металлическими накладками. К раме, кузов крепится при помощи трех опорных рамок из бруса 50*50мм и болтов.

Данная телега, в основном предназначена для перевозки грузов в мешках, поэтому её борта не откидываются.

Также, кузов прицепа можно сделать из разных подручным материалов, листового металла, толщиной не менее 1-1,2 мм, профнастила, досок и даже пластика. Для кузова подойдет любой материал, если он отвечает вашим задачам и требованиям. Здесь надо рассчитать нагрузку, тип перевозимых грузов и т.д.

– Наиболее универсальным вариантом, будет изготовление кузова и листа металла, а чтобы продлить срок службы прицепа, металл следует загрунтовать и покрасить.

– Для кузова из дерева, на углы устанавливают металлические накладки, это придает жесткости и прочности самодельному прицепу. Крепление к раме выполняют болтами и трех опорными рамками.

– При изготовлении кузова из профнастила, не лишним будет установка дополнительных ребер жесткости.

Ось и колеса для прицепа мотоблока

Колеса в данном прицепе позаимствованы от мотоколяски СЗД, колеса идут со ступицами в сборе, а ось обточена под посадочный диаметр.

Для изготовления колесной оси, понадобится стальной стержень длиной 1-1,05 метра. Такая длина стержня обусловлена размера нашего самодельного кузова прицепа. Сделайте уголки и косынки стальными опорами. Использую сварочный аппарат приварите продольный шарнир и лонжероны к стальном стержню используя косынки и уголки. Ось кронштейна и серьги одеваются на лонжероны.

Колеса для самодельного прицепа, подойдут от любой техники, лишь бы они подходили по размеру. Так, довольно просто приладить колеса от Жигулей или мотоколяски, в последнем варианте уже имеются ступицы с нужным нам диаметром оси.

Те, кто силен в технике, утверждают, что можно использовать колеса от садовой тележки, радиус которых составляет 16-18 дюймов, и замечательно подходит под прицеп.

Прицеп, соединяется с мотоблоком при помощи консоли, консоль, сделана таким образом, чтобы подходить под штатную сцепку мотоблока, для навесного оборудования. Верхняя часть консоли представляет из себя ось, вокруг которой вращается поворотный узел водила, в двух подшипниках. Подшипники прикрыты пыльниками, а пространство между ними, заполнено смазкой. Возможно, будет полезна тема “Тележка для мотоблока своими руками”.

Водило соединено с рамой прицепа, шарнирно, т.е. дышло вставлено в трубчатый корпус продольного шарнира, все это зафиксировано болтом М8 и упорным кольцом. На не ровной дороге, это позволяет колесам прицепа, быть независимыми от положения колес мотоблока.

Поворотный узел водила

1 – консоль, 2 — пыльники, 3,6 — подшипники 36206, 4 — корпус, 5 — втулка распорная, 7 — втулка дистанционная, 8 — шайба, 9 — гайка М20х2,5, 10 — масленка, 11 — дышло.

Рама, ось и колеса для прицепа

Кроме всего прочего, стоит продумать дополнительные элементы, которые могут пригодиться в процессе эксплуатации тележки и сильно упростить её разгрузку и загрузку. В первую очередь, это откидной механизм, который поможет быстро разгружать грузовую платформу. Гидравлическую систему никто ставить сюда не будет, а вот простейшую механическую схему, как на фото, вполне можно реализовать самостоятельно. Также будут не лишними упоры, которые позволят тележке оставаться в рабочем положении даже после отсоединения от мотоблока.

Рама может иметь как простейшую конструкцию, так и более сложную, рассчитанную на высокие нагрузки, но основная масса будет нагружать не только ось, ступицы и колеса, но и водило, схема которого показана ниже.

Тягово-сцепное устройство может быть как самым простым, так и с более подвижными шарнирами, но во многом его конструкция будет зависеть от штатного фаркопа на мотоблоке. Ходовая часть найдется, пожалуй, у каждого. Это может быть колёсная база от мотороллера, мотоколяски, тачки, но не стоит устанавливать слишком тяжёлые колеса со ступицами от автомобильных прицепов, лишний вес тут ни к чему, стоит исходить из принципа разумной достаточности.

Устройство прицепа на трактор

Перед началом создания собственного прицепа важно знать его устройство и конструктивные особенности. Состоит из следующих деталей:

• бортовой кузов;
• несколько колес и ходовая часть;
• основа — металлическая рама;
• механизм для подъема кузова;
• прицепное для соединения с трактором.

Также в зависимости от сферы использования и требуемых характеристик, выделяют два вида прицепов:

1. С одной осью — самая простая и популярная модель, особенно актуальна для транспортировки сыпучих или иных материалов;
2. С двумя осями — имеют мощную конструкцию и поэтому позволяют перевозить тяжелые грузы и материалы.

Функции трактора

Любой трактор должен иметь возможность выполнять несколько функциональных обязанностей, ведь работа его направлена на фермерские и приусадебные хозяйства. Если использовать навесное оборудование, трактор способен:

• собирать снег зимой;
• собирать урожай в садах, полях, фермерских участках;
• перевозить различные грузы;
• пахать и обрабатывать землю.

И без прицепа выполнить такие задачи бывает невозможно, а значит каждый кто покупает трактор, должен позаботиться о таком оборудовании как прицеп. Используя прицеп-самосвал, вы с легкостью выполните такие задачи как сбор и выгрузка урожая, перевозка рассады, транспортировка урожая, строительных материалов и многое другое.

Как сделать на трактор прицеп

Мы рекомендуем изготавливать одноосные прицепы своими руками, они простые и не требуют особых затрат и навыков. К основным этапам создания можно отнести:

1. Создание чертежа будущего, который создается на основе таких показателей как будущее применение, грузоподъемность, размеры каждой детали и т. д.;
2. Заготовка необходимых материалов — швеллеры, стальные листы, трубы, колеса, фанерная доска, ходовой блок. Старайтесь выбирать металлические материалы хорошего качества.
3. Изготавливается рама, в которой обязательно нужно сделать переднюю траверсу, присоединить сваркой крепления для центральной оси и создать прочную заднюю балку.
4. При помощи шарниров и лонжеронов (боковые) создается основа колес. При этом закрепляется ось к раме.
5. Создание кузова. Основным материалом послужит листовая сталь, которая подбирается достаточной толщины и качества.
6. Изготовление прицепного оборудования, в процессе работы вам нужно создать баланс между креплением дышла и рамы прицепа.
7. Создание и монтаж механизма для опрокидывания. Создать его самому крайне сложно, поэтому берется готовый гидроцилиндр и крепиться к кузову. Его задача — опрокинуть кузов и высыпать груз. При желании можно обойтись без такого механизма.
8. Обкатка прицепа, проводиться посредством недолгого движения без нагрузки на прицеп.

Важным этапом является установка колес, отличным преимуществом будет то, что на самодельный прицеп можно устанавливать колеса и даже рессоры с различных автомобилей. Но учитывайте тот момент, что устанавливать колеса нужно по центру прицепа для равномерной нагрузки.

Видео

Конструктивные составляющие

Конструкция агрегата включает в себя несколько основных составных частей. Рассмотрим каждое из них.

1. Рама. Ее производят преимущественно из уголка, выполненного из стали, применяют круглые и прямоугольные обрезки трубы. Эта основная часть изделия должна быть особо прочной и выдерживать значительные нагрузки. Тележка эксплуатируется на неровных участках земли, следовательно, рама подвергается серьезному воздействию.
2. Водило. Это заготовка для оси колес, выполненная из стального круга, имеющего диаметр 3 сантиметра. Длина оси составляет около 100 мм, и она крепится угловыми опорами при помощи сварки к лонжеронам и корпусу шарнира.
3. Кузов агрегата делают из досок шириной 2 см, скрепляют дополнительно уголками из стали. Далее укрепляют на раме при помощи прочных балок, изготовленных из деревянных брусков со сторонами 5 см.
4. Колеса для тележки могут использоваться от самого мотоблока, причем лучше применять их сразу вместе со ступицей, чтобы не разбирать. Ось с обеих сторон подтачивают до совпадения диаметра подшипников. Перед установкой нужно заняться монтированием ступицы. Основным способом при этом действии является напрессовка. Задняя сторона ступицы растачивается и надевается на ось. Главное при этом не допустить перекоса. Следом необходимо установить колесные диски на штифт и крепко затянуть гайки надеть колпаки.

Телегу для мотоблока можно сделать своими руками

1. Консоль используется для сцепления мотоблока с тележкой. Вверху она крепится кронштейнами с навесными устройствами, а внизу при помощи подшипников закрепляется поворотный узел. Все соединения необходимо хорошо смазать и прикрыть специальными пыльниками, чтобы грязь и влага не повредили технику.
   Если изделие используется очень часто и с тяжелыми нагрузками, консоль делают, используя шарниры. В продольный шарнир вставляется дышло, и крепится при помощи упорного кольца. При этом способе колеса мотоблока и телеги образуют, так называемую, независимую подвеску, при этом агрегат станет управляться значительно легче, передвигаясь по неровной земле.
2. При помощи поворотного узла водитель получает возможность сидеть на деревянном кресле между кузовом и мототехникой. Руками он держит рычаги управления, а ноги ставятся на подножку, выполненную из уголков и предназначенную для удобства и позволяющую не уставать конечностям при длительной работе.

Как своими усилиями сделать тележку для мотоблока

Для большинства людей в хозяйственных целях мотоблок является одним из самых главных и полезных инструментов. Благодаря нему, можно не только заниматься обработкой почвы, но также производить перевозку различных вещей: всевозможное удобрения, либо сено, топливо или собранный урожай. Но как же можно это осуществить, если данный инструмент не имеет никаких специальных приспособлений? Выход из этой ситуации довольно простой и это может быть тележка для мотоблока.

Изготовить ее самостоятельно вполне возможно, и, кстати, вы сможете сэкономить свои деньги. И все потому, что для изготовления такой тележки вам потребуются вполне обычные материалы, которые имеют небольшую стоимость. А чтобы, тележка для мотоблока получилось прочной. Ее стоит сделать своими руками, используя современные чертежи и размеры других подобных изделий.

Основные конструктивные элементы тележки

Теперь постараемся рассмотреть самый простой проект тележки, который будет без труда перевозить до 450 кг, а также такая тележка будет снабжена комфортным водительским местом.

Любой прицеп условно можно разделить на вот такие конструктивные элементы:

• тележка с кузовом,
• колеса,
• центральная рама,
• водительское место.

Поскольку большие нагрузки будут приходиться в основном на некоторую площадь, всю тележку следует усилить специальными ребрами жесткости.

Из каких материалов изготавливается рама для тележки?

Ни одна тележка не может обойтись без жесткой сварной рамы. Для того чтобы произвести эту работу самостоятельно, необходимо при помощи сварки изготовить уголки из швеллера. Последний можно отыскать в любой строительном магазине.

Приварить раму необходимо очень аккуратно, поскольку она будет выдерживать плохие сельские дороги.

Из чего можно изготовить оси для колес?

Для того чтобы изготовить ось для колес будущей тележки, нужно взять металлический прут, имеющий диаметр 30 мм и соединенный сварочным швом с продольным шарниром и с угловыми опорами. Длина этого прута должна составлять приблизительно 1050 мм (не меньше). Производить его выбор необходимо таким образом, чтобы колеса телеги не могли выходить за ее пределы.

Советуем прочесть статью сайта: Купить электрический гриль для дома – любимые блюда каждый день

Изготавливаем корпус для телеги.

Если вы желаете знать о том, из каких материалов изготавливается телега для мотоблока, то вы должны знать о том, что для этого случая могут быть использованы недорогие, но очень прочные материалы. Что касается монтажа этого изделия, то помните о том, что самостоятельно можно довольно просто произвести монтаж кузова из деревянных досок, по толщине в 20-25мм. Кстати, на они будут закрепляться на углам специальными уголками из стали. Эти доски монтируются к раме при помощи болтовых соединений.

Поскольку вам придется заниматься перевозкой больших грузов, лучше всего изготавливать борта откидными: за счет этого, вам будет легче производить выгрузку вещей, большого объема. В качестве колес можно использовать старые колеса из какой-нибудь старой сельхоз техники. Но в том случае, если заниматься их поиском вам некогда, то возможно могут подойти и колеса от обычной мотоциклетной коляски.

Ось должна быть отточена под нужный диаметр. Данная тележка для мотоблока будет иметь отличную проходимость. В ней можно будет перевозить любой груз по самым непроходимым дорогам.

Изготовление сцепки для прицепа производим из любого металлического куска. Для этого в нем нужно будет проделать такое отверстие, в которое без труда будет проходить наша сцепка.

Изготавливать поворотный узел, лучше всего из подшипника, имеющего нужный вам диаметр. Он должен быть хорошо закреплен при помощи сварки. Данные подшипники следует закрывать специальными пыльниками, заполнив при этом все их пространство смазкой. Если же вы не защитите должным образом подшипники, то от внешних воздействий, тележка не сможет вам долго прослужить.

Теперь настало время изготовить дно телеги для мотоблока. А днище можно изготовить из обрезной доски. Но более надежным вариантом является листовой металл. Лучше всего выбирать лист по толщине в 2-3 мм.

В заключение

Теперь вы знаете о том, как сделать тележку для мотоблока своими руками. Помимо наших рекомендаций, вам стоит посмотреть видео на эту тему. А если вы сделаете все правильно, то эта тележка для мотоблока будет вам служить верой и правдой долгое время. В общем, мы желаем вам удачи в конструировании этого элемента.

Рекомендуем почитать:

• Капуста кольраби: когда собирать урожай и как…
• Как сделать почвосмесь для разных видов рассады…
• Как правильно собрать урожай тыквы
• 7 важных советов по выращиванию рассады огурцов в 2020 году
• Чем накормить птиц зимой?
• 11 практичных осенних советов для дачника
